무한한 기능, 완전한 지원, 추가 비용 없음

Optris의 IR 분석 소프트웨어 PIX Connect는 폭넓은 데이터 기록 및 실시간 분석 기능을 통해 열화상 분야의 새로운 기준을 제시합니다. 산업 공정, 자동화, 품질 관리 분야에서 뛰어난 성능을 발휘하며, 공정별 맞춤 알람 온도 설정을 통해 온도 변화를 신속하게 감지하고 공정을 최적화할 수 있습니다. 영상 데이터의 방사(라디오메트릭) 처리를 기반으로 한 정밀 분석 기능은 산업용 애플리케이션에서 PIX Connect를 매우 가치 있는 도구로 만들어 줍니다.

Optris PIX Connect의 가장 큰 장점 중 하나는 라이선스 제한이 없는 사용 정책으로, 기업과 연구 기관이 제약 없이 유연하게 활용할 수 있다는 점입니다. 사용자 친화적인 인터페이스를 통해 손쉬운 조작이 가능하며, Optris 적외선 카메라의 세부 설정을 정밀하게 구성할 수 있습니다. 여기에는 프레임 속도, 측정 범위, 외부 통신, USB 및 이더넷 설정이 포함되며, 펌웨어 업데이트와 설정 파일 다운로드도 간편하게 수행할 수 있습니다.

PIX Connect는 측정 영역, 방사율, 알람 값과 같은 적외선 온도 측정 설정을 구성하는 데 핵심적인 역할을 하며, 고급 온도 데이터 스트림 신호 처리를 지원합니다. 또한 적외선 영상과 트리거 기반 스냅샷을 기록하여 시간에 따른 온도 변화를 종합적으로 분석할 수 있도록 하며, 이는 품질 관리와 공정 최적화에 필수적입니다.

이 소프트웨어는 높은 수준의 사용자 맞춤 설정 기능을 제공하여 카메라를 특정 요구 사항에 맞게 구성할 수 있으므로, 다양한 산업 분야에서 폭넓게 활용할 수 있습니다. 또한 동적 물체 측정을 위한 라인 스캐너(Linescanner) 기능과 여러 대의 카메라 이미지를 결합하는 이미지 병합(Merger) 기능과 같은 고급 알고리즘과 기능을 제공함으로써, 고비용의 맞춤형 소프트웨어 개발 없이도 활용이 가능합니다.

독일 엔지니어들에 의해 지속적으로 유지·개선되는 Optris의 무료 PIX 소프트웨어는 열화상 애플리케이션에서 정밀성과 효율성을 동시에 충족하는 신뢰할 수 있는 최첨단 솔루션입니다.

Xi 및 PI 적외선 카메라용 산업용 열화상 소프트웨어 선도 솔루션

PIX Connect는 Optris 적외선 카메라를 활용한 산업용 온라인 적외선 온도 모니터링 분야를 선도하는 소프트웨어로, 풍부한 기능과 뛰어난 안정성을 제공합니다.

라이선스 제한이 없는 사용 정책과 사용자 친화적인 인터페이스를 통해 카메라를 정밀하게 설정하고 상세한 분석을 수행할 수 있습니다. 높은 유연성과 사용자 맞춤성을 바탕으로 품질 관리와 공정 최적화를 지원하며, 신뢰할 수 있는 온도 모니터링이 필요한 산업 사용자들에게 가장 신뢰받는 선택지입니다.

소프트웨어 엔지니어에 의해 지속적으로 유지·지원

독일 엔지니어들이 정기적인 업데이트를 통해 소프트웨어를 지속적으로 개선하는 한편, 애플리케이션 엔지니어의 전문 기술 지원을 통해 설정, 맞춤 구성, 문제 해결까지 폭넓은 지원을 제공합니다.

이러한 지원은 전화, 이메일, 원격 접속, 또는 현장 방문을 통해 받을 수 있습니다. 또한 풍부한 영상 가이드와 상세한 문서를 통해 사용자는 Optris 열화상 카메라의 모든 기능을 최대한 활용할 수 있습니다.

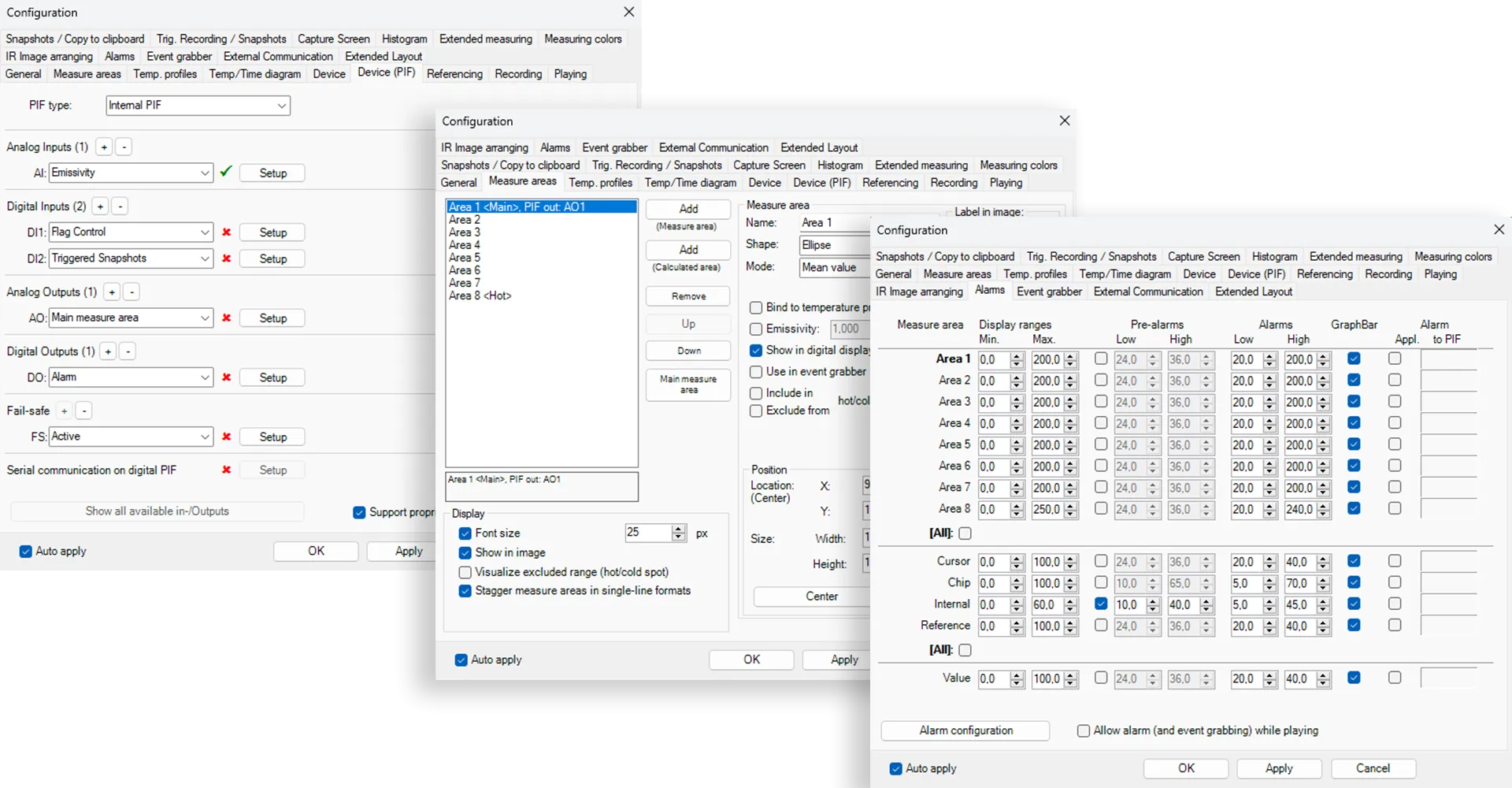

모든 Optris 적외선 카메라의 완전한 제어 및 설정

PIX Connect 소프트웨어는 모든 Optris 적외선 카메라에 대한 종합적인 설정 기능을 제공합니다. 컬러 팔레트, 온도 단위, 측정 범위는 물론 프레임 속도와 IP 주소와 같은 하드웨어 관련 설정까지 지원합니다.

또한 렌즈 방사율, 공정 인터페이스, 디지털 인터페이스 설정이 가능하며, 초점 조정과 자율 기능 설정을 손쉽게 수행할 수 있습니다. 이를 통해 사용자 친화적이면서도 적외선 카메라 성능을 완벽하게 제어할 수 있습니다.

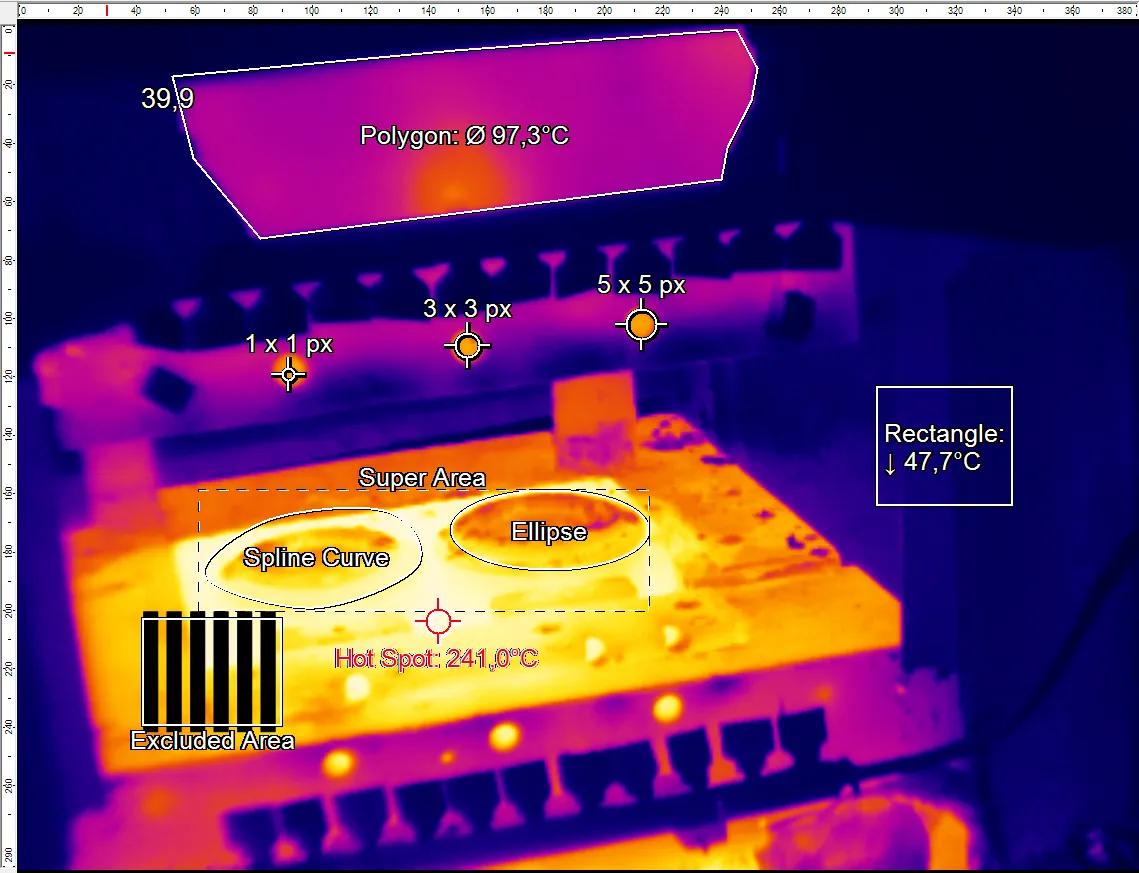

형태 제한 없는 무제한 측정 영역 지원

PIX Connect는 관심 영역(ROI, Region of Interest)이라 불리는 측정 영역을 형태 제한 없이 무제한으로 지원합니다. 사용자 정의 사각형을 비롯해 측정 포인트(1×1, 2×2, 3×3, 5×5), 타원, 다각형, 곡선(스플라인), 슈퍼 영역 등 다양한 형태를 설정할 수 있습니다.

표시되는 값은 최소값, 최대값, 평균값 또는 분포 비율로 확인할 수 있습니다. 이러한 값은 필드 모드나 툴바 아이콘을 통해 확인할 수 있으며, 분포 비율을 실제 면적 크기로 변환하여 보다 정밀한 분석이 가능합니다.

레이아웃, 템플릿, 오버레이, 수식을 통한 소프트웨어 맞춤 설정

PIX Connect는 완전히 사용자 정의가 가능한 템플릿, 오버레이, 수식을 제공하여 폭넓은 커스터마이징을 지원합니다. 사용자는 개인화된 대시보드를 통해 열화상 이미지를 실시간으로 모니터링하며, 기본 제공 레이아웃 또는 사용자 정의 이미지 레이아웃을 관리할 수 있습니다. 또한 개별 바(Bar)의 표시 여부를 선택하고 표시할 창을 지정할 수 있으며, 창의 위치를 손쉽게 변경할 수 있습니다. 각 창은 개별적으로 배치하거나 화면에 고정할 수 있어, 사용자의 작업 환경에 최적화된 인터페이스를 제공합니다.

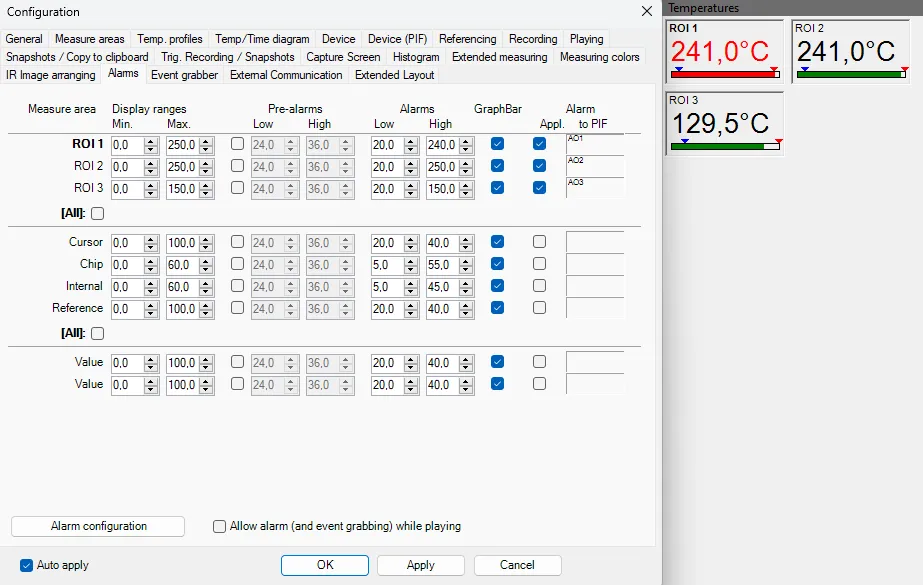

시각·청각 알림 및 출력이 가능한 다양한 알람·경고 기능

이 소프트웨어는 알람 및 경고 기능을 중심으로 설계되어, 알람 값을 디지털 숫자 표시 또는 막대 그래프 형태로 시각화하고 외부 인터페이스로 전달할 수 있습니다.

알람은 온도, 변화율, 표준편차, 설정된 임계값을 초과하는 픽셀의 비율, 또는 두 측정값 간의 차이 등 다양한 기준에 따라 트리거될 수 있습니다. 시각적 경고뿐만 아니라 청각 알람도 설정할 수 있어 모니터링 효과를 한층 강화합니다.

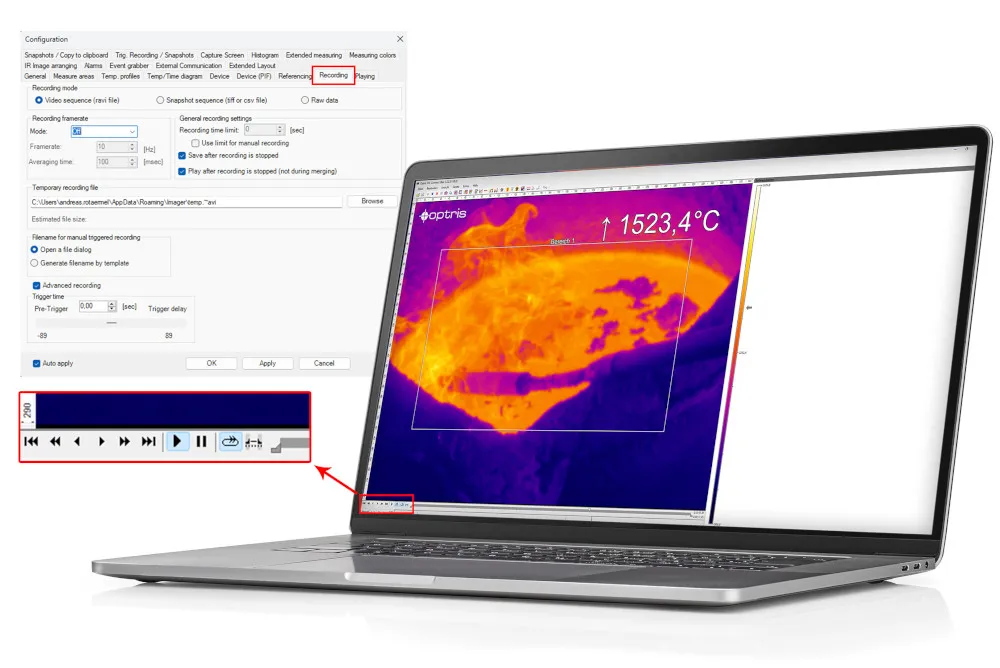

정밀 분석을 위한 열화상 파일 분석·기록·분할·편집 기능

PIX Connect는 강력한 기록 및 재생 기능을 제공합니다. 녹화, 스냅샷, 데이터 캡처, 재생 옵션, 그리고 방사(라디오메트릭) 비디오 시퀀스 편집 기능을 포함합니다. 원시(raw) 비압축 온도 데이터를 기록하며, 이를 CSV 또는 DAT 파일로 내보내 다른 소프트웨어에서 후처리할 수 있습니다. 또한 이미지와 스크린샷을 클립보드에 저장할 수 있어 손쉽게 활용할 수 있습니다.

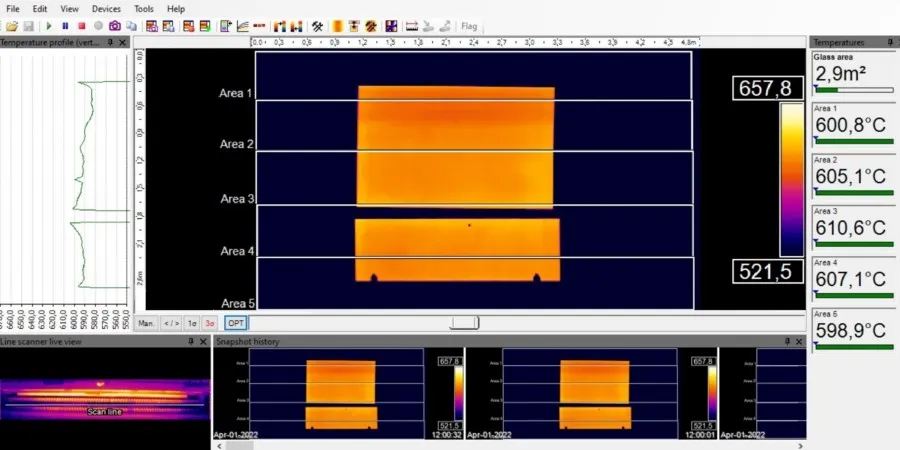

연속 공정 모니터링을 위한 고급 라인 스캐너 기능

널리 사용되는 라인 스캐너 기능이 기본 포함되어 있으며, 슬릿과 같이 광학적 접근이 제한된 환경에서 이동하는 물체를 대상으로 하는 연속 공정에 이상적입니다.

이 기능은 영상의 대각선을 활용해 픽셀 수를 확장하고, 무제한의 라인을 고속으로 기록하며, 어떤 해상도의 열화상 이미지도 생성할 수 있어 넓은 시야를 통한 정밀한 공정 분석이 가능합니다. 또한 소프트웨어의 자동 슬릿 감지 기능은 적외선 카메라의 초기 설정과 정렬 작업을 간소화합니다.

이벤트 그래버를 활용한 동적 배치 공정의 제품별 열 분석

Event Grabber는 알람 조건이 발생했을 때 고속으로 반복되는 제조 공정에서 각 개별 제품의 스냅샷을 캡처하여 배치 공정을 간소화합니다.

이를 통해 각 제품 단위로 중요한 자동화 열 검사 분석을 수행하고, 제품 간 비교가 가능해집니다. 사용자는 관심 영역 내 알람 발생 시 자동으로 작동하는 자체 트리거 모드와, 보다 유연한 운용을 위한 외부 트리거 모드 중에서 선택할 수 있습니다.

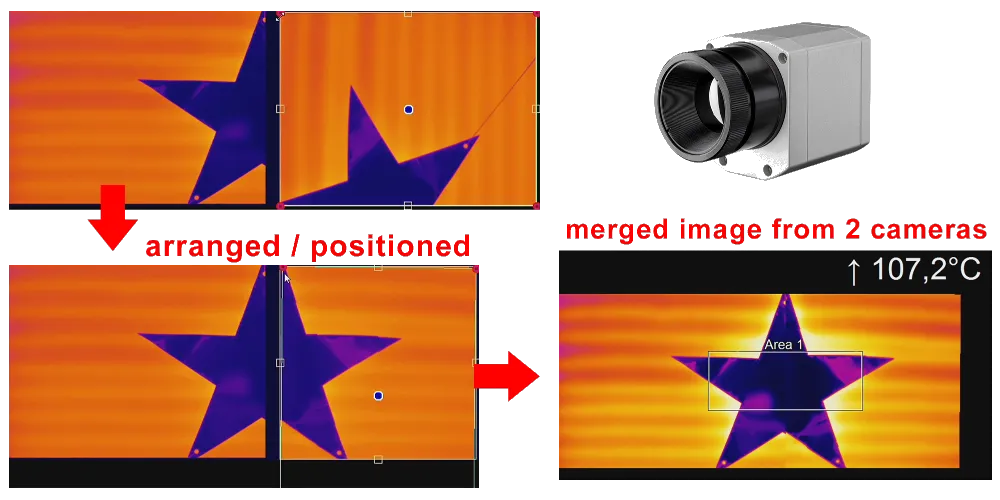

여러 대의 IR 이미저를 하나의 종합 화면으로 병합

PIX Connect의 이미지 병합 기능은 여러 장의 열화상 이미지를 결합하여 대형 물체나 다양한 시야각에서 촬영된 데이터를 정밀하게 분석할 수 있도록 합니다. 이 스티칭 과정은 중요한 데이터 누락을 방지하며, 서로 다른 해상도와 오프셋도 지원합니다.

소프트웨어의 직관적인 인터페이스를 통해 쉽게 접근할 수 있으며, 이미지가 기울어져 있거나 해상도가 서로 달라도 여러 대의 Optris 적외선 카메라 영상을 하나의 통합된 화면으로 결합할 수 있습니다.

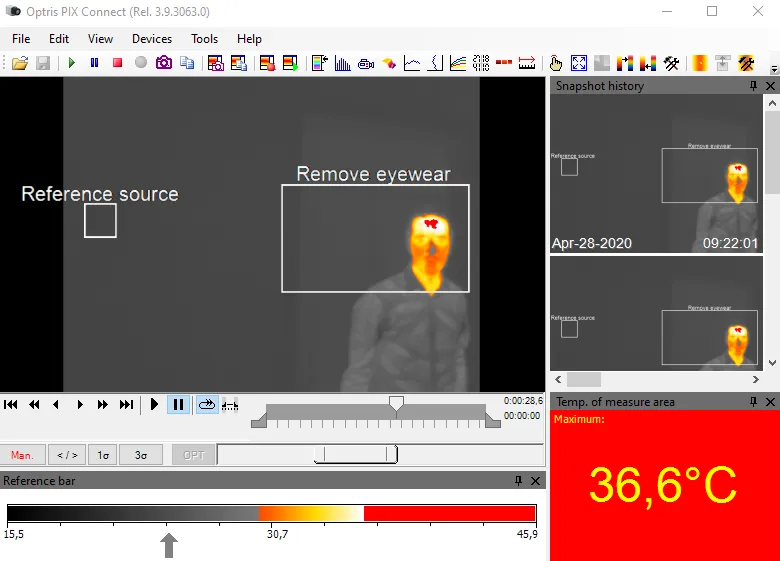

선택 사양 외부 기준 장치를 활용한 열화상 보정 및 자동 조정

Optris 파이로미터, 접촉식 온도 센서, 블랙바디, 또는 고정 기준값과 같은 외부 장치의 실시간 입력을 기준으로 삼아 적외선 데이터와 온도 측정값의 정확도를 향상시킬 수 있습니다.

기준(reference) 기능은 방사율과 같은 광학 파라미터를 온도 입력값에 맞춰 자동으로 조정하여 측정 정확도를 높여줍니다. 이는 적외선 카메라의 기본 사양을 넘어서는 정밀도가 요구되는 애플리케이션에 특히 유용하며, 까다로운 환경에서도 신뢰할 수 있고 정확한 온도 측정을 보장합니다.

고급 신호 처리 기능

이 적외선 소프트웨어 솔루션은 다양한 알고리즘과 기능을 통해 고급 데이터 처리 역량을 제공합니다. 사용자는 특정 영역을 포함하거나 제외하는 신호 처리 작업을 수행할 수 있으며, 개별 방사율 값을 설정할 수 있습니다.

또한 이미지 차감 기능과 고급 피크·밸리 홀드 신호 처리 기능을 지원하여, 기계 제어 애플리케이션에서 제어 루프용 피드백 입력을 조정하고 스케일링할 수 있습니다.

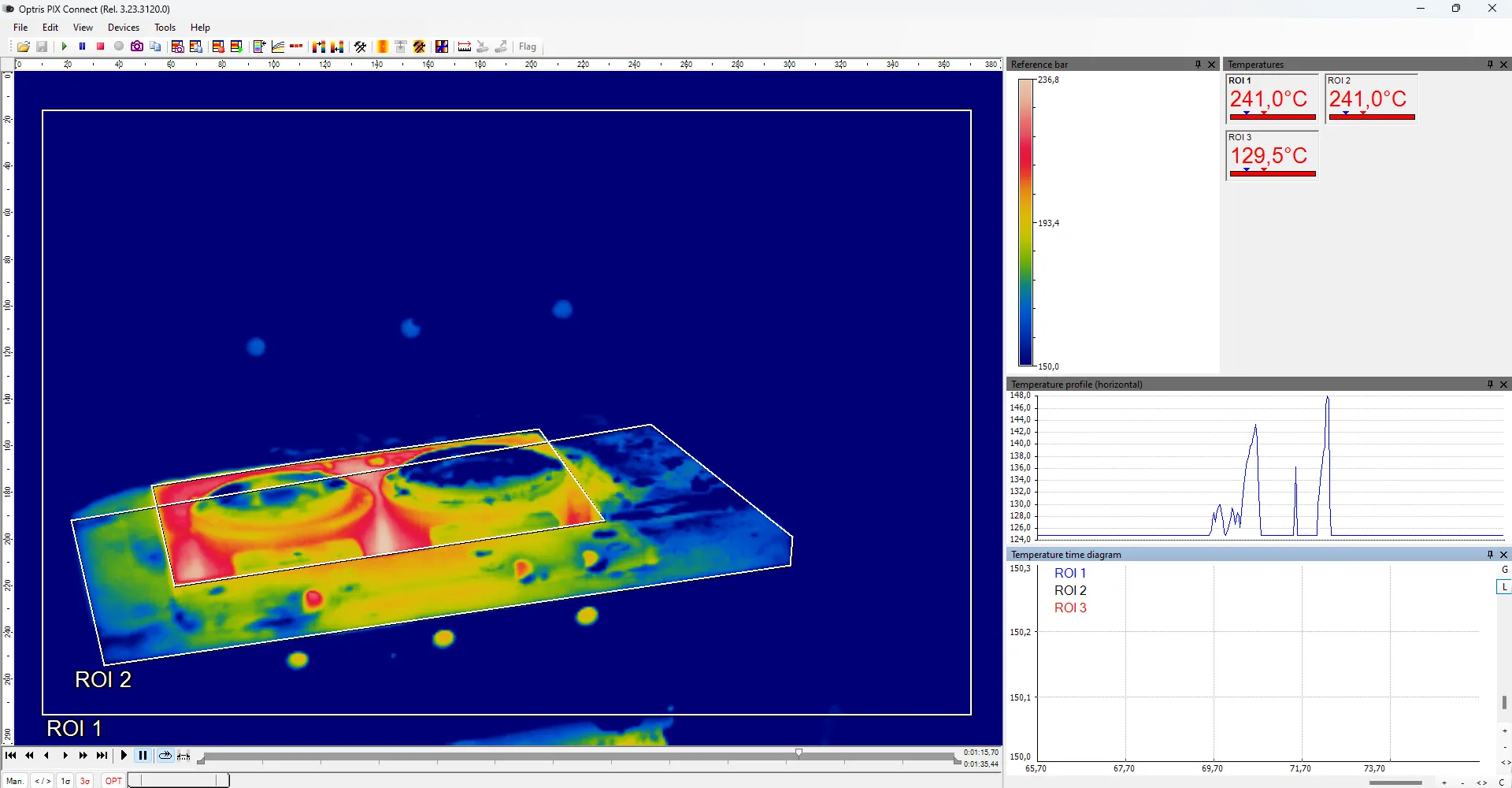

온도 트렌드, 히스토그램 및 온도 프로파일 시각화

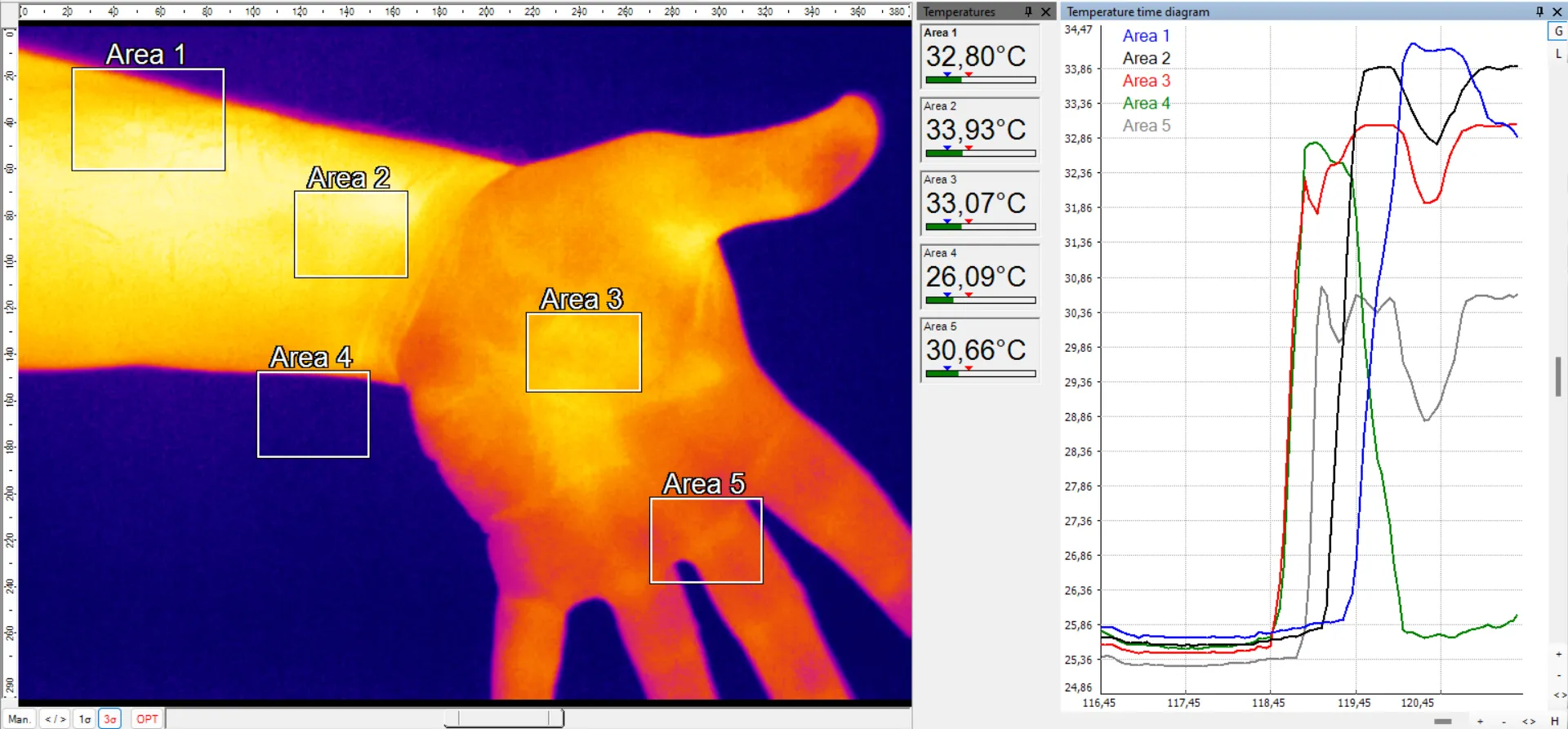

PIX Connect는 온도 시간 다이어그램, 온도 프로파일, 히스토그램, 3D 열화상 디스플레이 등 다양한 고급 시각화 도구를 제공합니다. 열화상 이미지는 3D 플롯을 통해 실시간으로 시각화할 수 있어, 모든 측정 영역의 온도 변화 추이와 이력 데이터를 하나의 다이어그램에서 확인할 수 있습니다.

또한 사용자 맞춤형 차트와 그래프를 지원하여, 서로 다른 관심 영역(ROI)과 여러 대의 카메라에서 수집된 데이터를 동일한 차트에 동시에 표시할 수 있습니다.

인터넷 연결 없이 사용 가능한 독립형 소프트웨어

PIX Connect 소프트웨어는 인터넷 연결 없이도 자율적이고 독립적으로 실행될 수 있어, 사이버 보안이 중요한 애플리케이션에 이상적입니다.

모든 데이터는 단일 컴퓨터에서 처리되며 외부와의 데이터 공유가 이루어지지 않아 보안성이 뛰어납니다. 또한 무단 로컬 변경을 방지하기 위해 소프트웨어를 잠글 수 있고, 사용자 방해를 최소화하기 위해 숨김 모드로 실행하는 것도 가능합니다. 이러한 독립형 운용 방식은 강력한 데이터 보안과 사용자 프라이버시를 보장합니다.

정기적인 소프트웨어·펌웨어 업데이트 및 교정 파일 다운로드

PIX Connect 소프트웨어는 Optris 적외선 카메라의 펌웨어를 최신 버전으로 업그레이드하기에 가장 편리한 도구입니다. 또한 인터넷을 통해 적외선 카메라의 교정 파일을 원격으로 다운로드할 수 있습니다.
