열화상 카메라 XI 시리즈 Xi 05M ETH

900 °C ~ 2450 °C

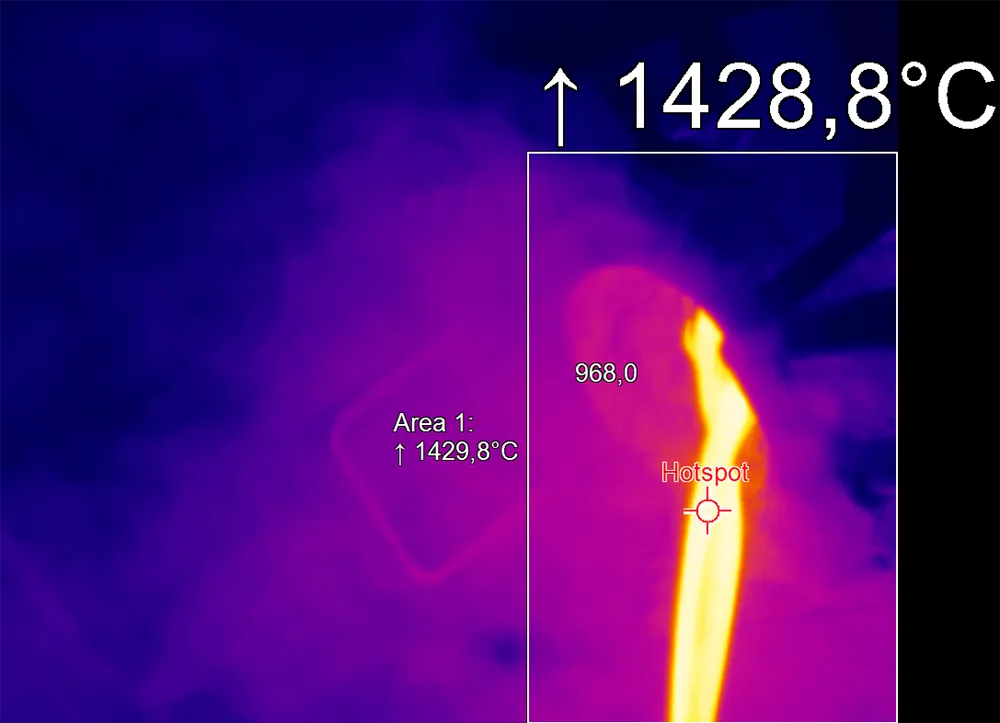

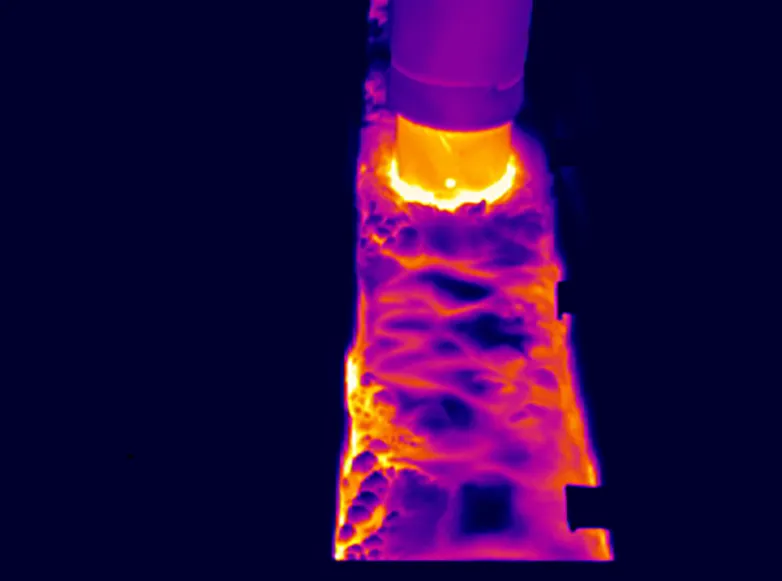

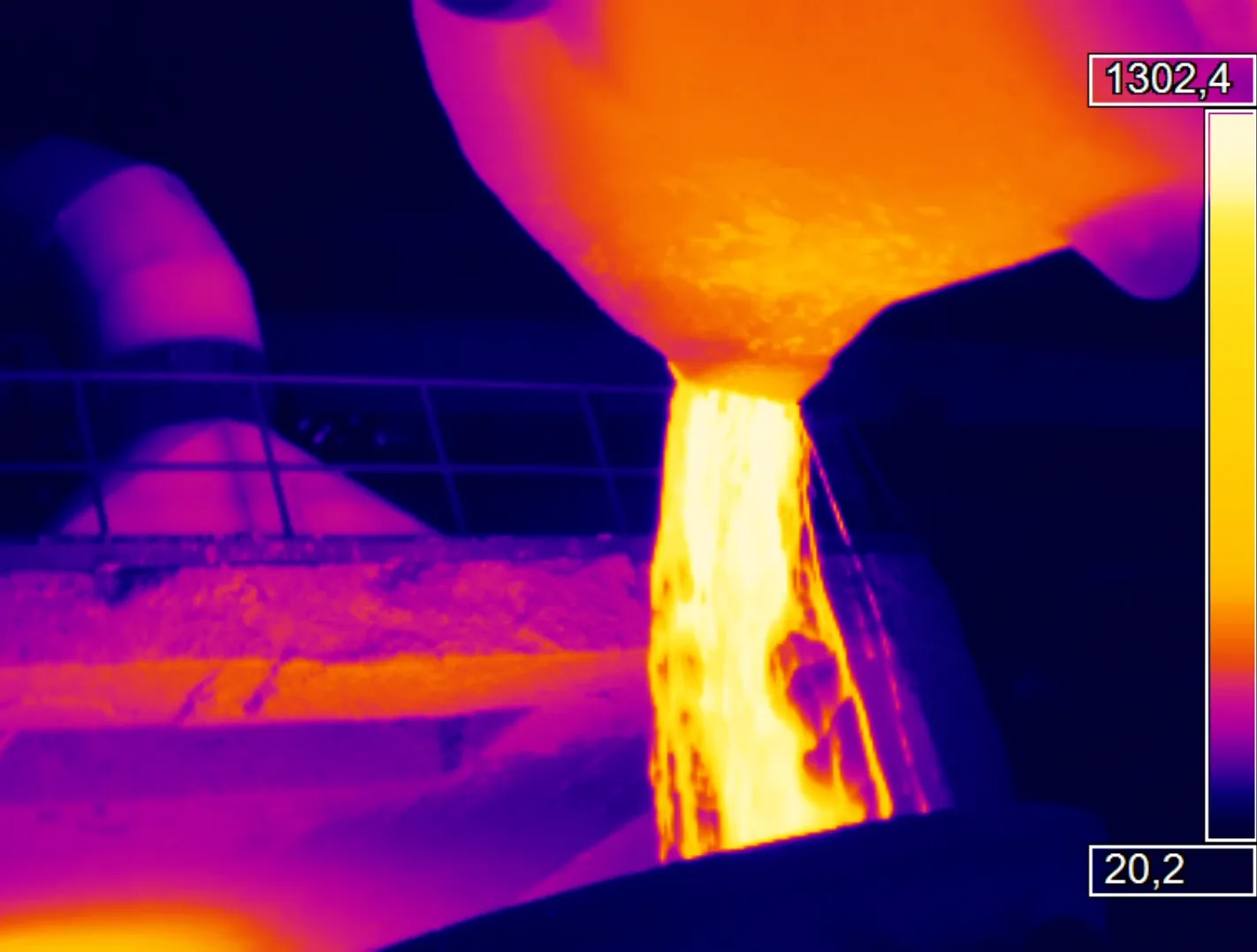

Optris Xi 05M MeltScope는 단파장 열화상 카메라로, 까다로운 대상의 비접촉 열화상 측정에 탁월한 성능을 제공합니다. 이 카메라는 용융 금속, 강철, 세라믹과 같은 고온 소재의 표면 온도를 정확하게 측정할 수 있습니다. 자율 열 측정 기능과 모터 구동 포커스를 갖추어 산업 환경에서 안정적이고 편리하게 사용할 수 있으며, 추가 하드웨어 없이도 운용이 가능합니다. Ethernet, USB 인터페이스뿐만 아니라 아날로그 및 디지털 공정 인터페이스를 지원하여, 용융 금속용 적외선 카메라를 제어 시스템과 산업 장비에 손쉽게 통합할 수 있습니다.

비반사 소재는 일반적으로 표면 질감과 관계없이 장파장 적외선 영역에서 높은 방사율을 나타내지만, 금속과 반사율이 높은 소재는 장파장에서 방사율이 낮아 온도 측정값이 불안정합니다. Xi 05M MeltScope의 단파장 스펙트럼은 대부분 금속 소재의 최대 방사율(Peak Emissivity)과 일치하여, 높은 온도에서도 정확한 비접촉 온도 측정이 가능합니다. 플랑크의 복사 법칙에 따르면, 단파장은 적외선 방사량이 많아 방사율 변화에 따른 오차를 줄이고 측정 반복성을 향상시킵니다. 따라서 고온의 반사 소재는 가능한 한 짧은 파장으로 측정하는 것이 권장됩니다.

Xi 05M은 자율 핫스폿 감지 기능을 제공하여 모니터링과 검사 작업의 효율성을 높입니다. 독일에서 설계 및 제조된 이 카메라는 장파장 카메라에 비해 정밀도와 안정성이 뛰어납니다. 396 × 300 픽셀의 중간 해상도 검출기를 사용하며, 950°C~2450°C의 온도를 서브 레인지 없이 측정할 수 있습니다. 높은 거리 대비 스폿 크기 비율(D:S)을 통해 장거리에서도 정확한 측정이 가능하며, 모터 구동 포커스를 통해 원격으로 초점을 조정할 수 있습니다.

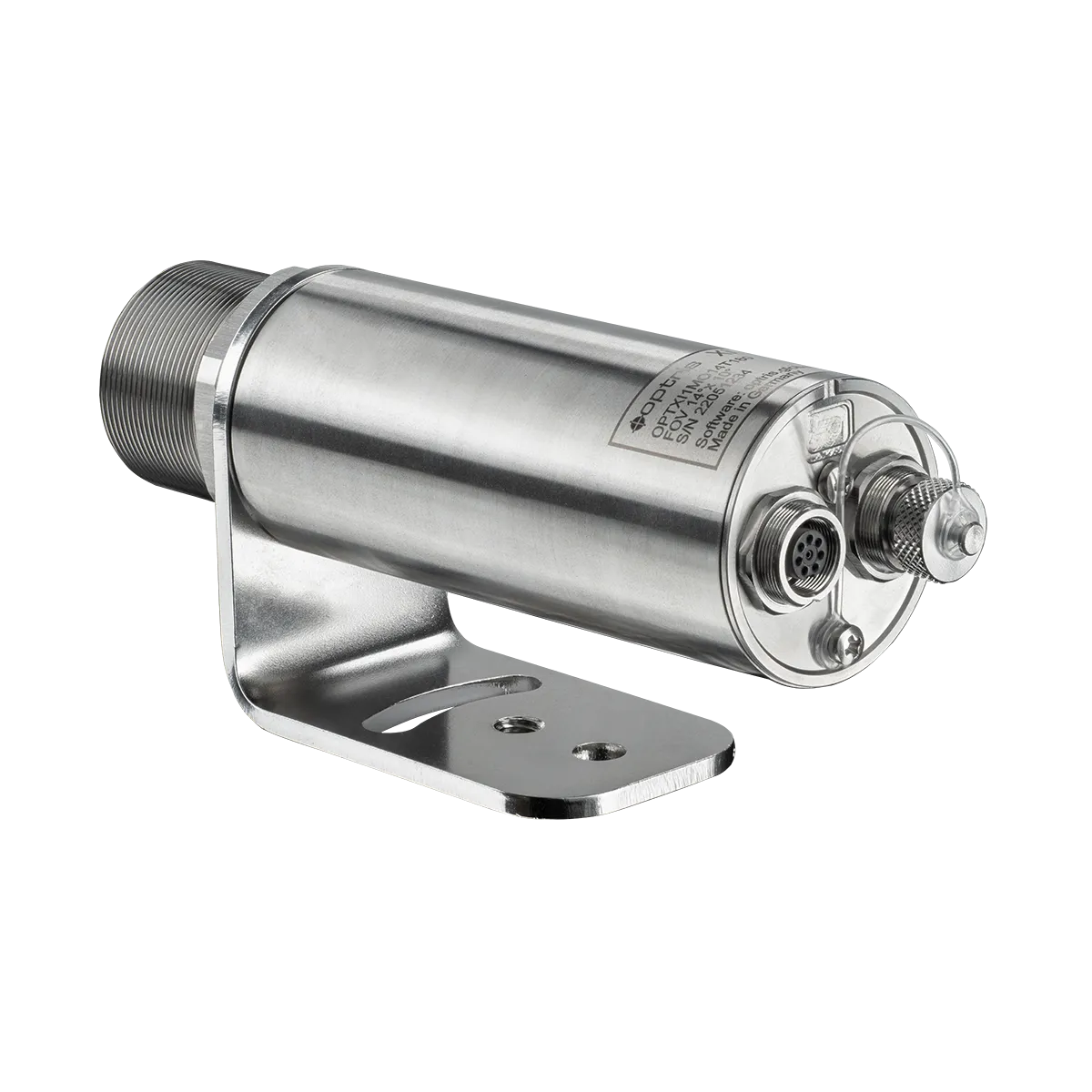

산업 환경에서 신뢰할 수 있도록 설계된 Xi 05M은 컴팩트하고 방수 설계로 고정 설치나 장착 설치 모두에 적합합니다. Ethernet과 USB 인터페이스를 통해 20 Hz 프레임 속도의 영상 전송이 가능하며, 제어 시스템과 손쉽게 통합할 수 있습니다. 추가 기능으로 자동 스폿 감지, 아날로그 출력(0/4–20 mA), Ethernet/IP, Modbus TCP/IP, RS485, Profinet 등 필드버스 호환성을 제공합니다. 또한 워터쿨링 하우징과 에어 퍼지(Air Purge) 같은 옵션 액세서리를 통해 가혹한 환경에서도 안정적인 사용이 가능합니다.

- 산업용 Ethernet 단파장 적외선 카메라

- 950°C~2450°C의 넓은 측정 범위, 서브 레인지 불필요

- 모터 구동 포커스를 갖춘 소형 · 고내구성 설계

- 고속 CMOS 검출기: 396 × 300 픽셀 해상도

- 자율 운영: 자동 핫스팟 감지, 아날로그/알람 출력, 다양한 필드버스 통신 지원

- Ethernet 또는 USB 인터페이스 지원

제품 카다로그(한) 제품 카다로그(영)

견적문의

목록으로

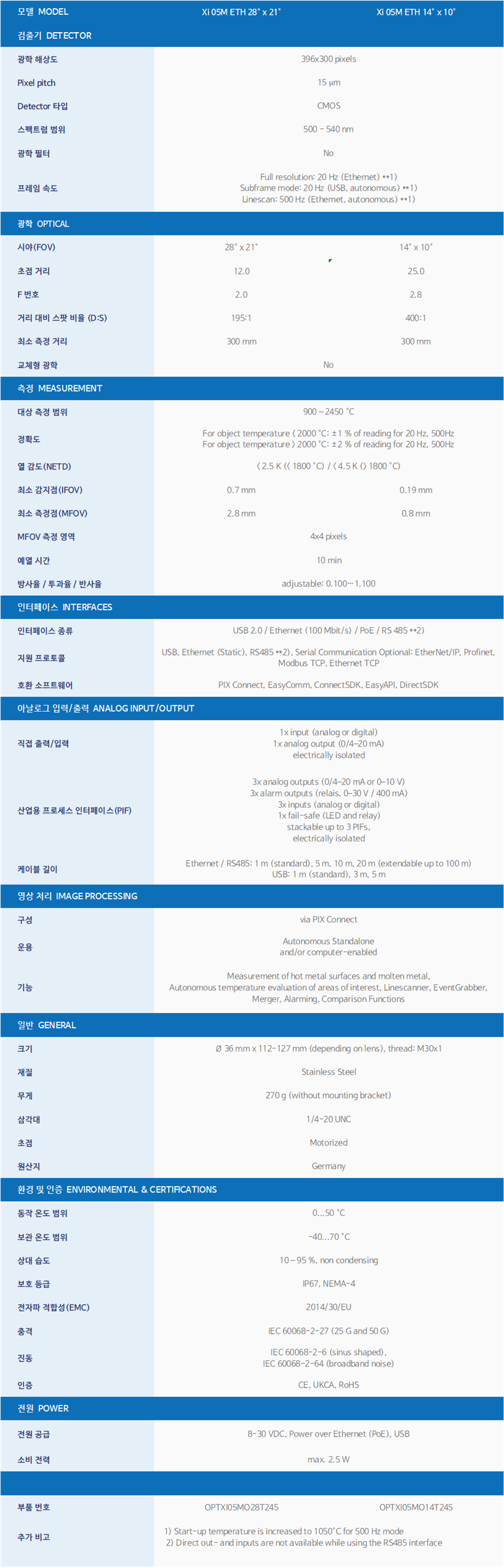

Specification
News
Product Description

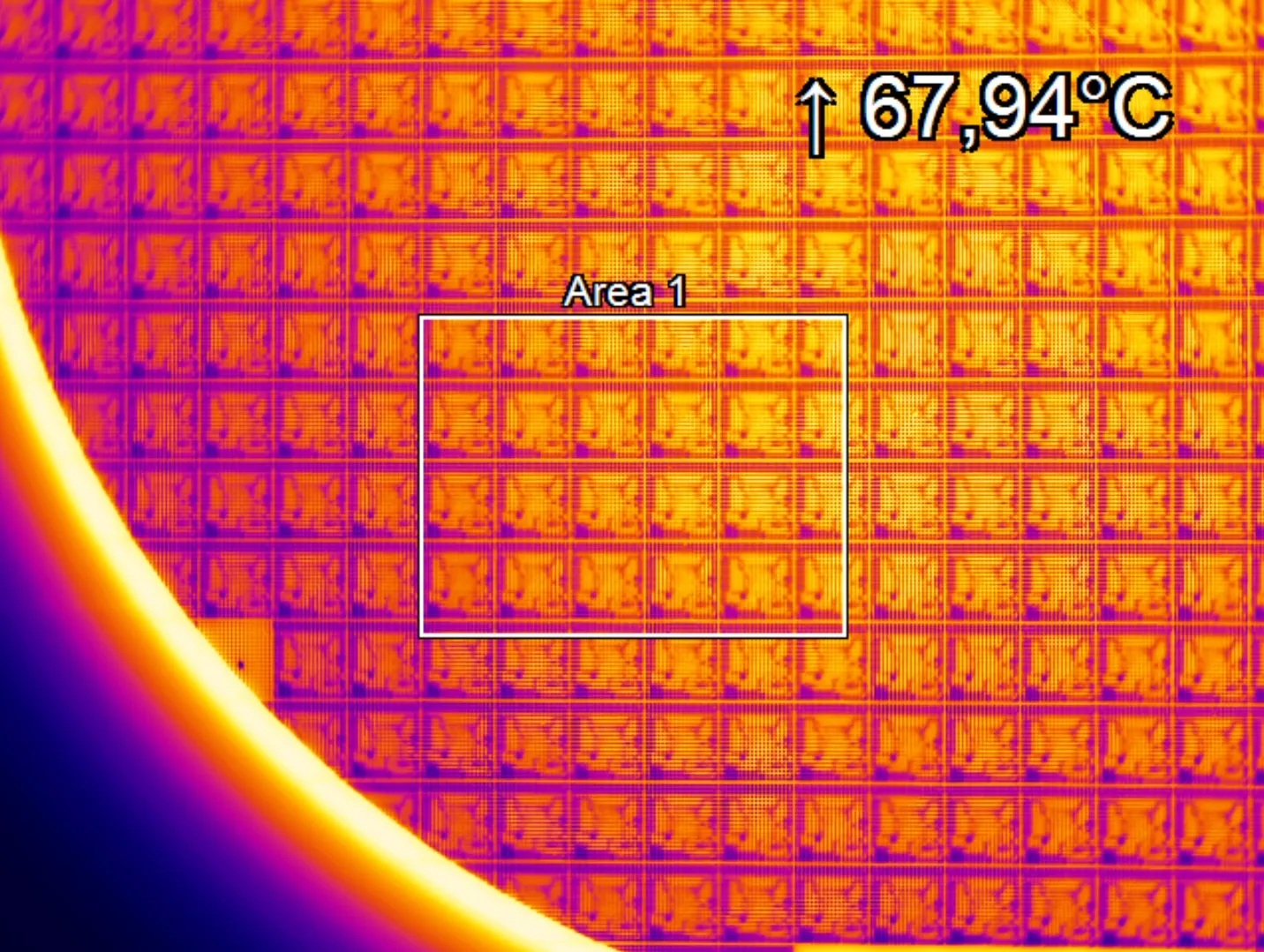

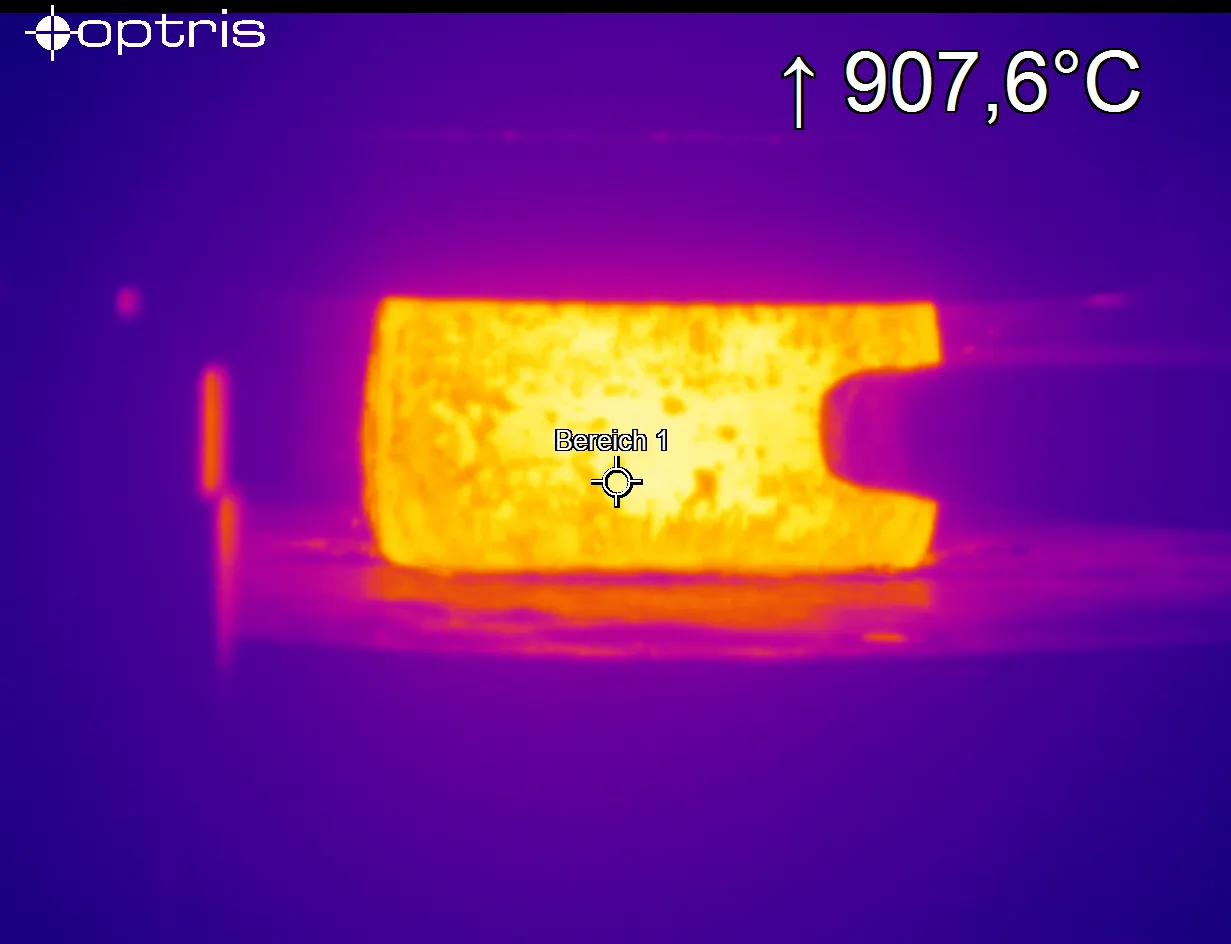

Optris Xi 05M은 단파장 열화상 카메라로, 까다로운 대상의 비접촉 열화상 측정에서 혁신, 경제성, 정밀성을 제공합니다. 500~540 nm 범위의 단파장 적외선 영역에서 동작하도록 설계된 이 카메라는 고온 강철, 철, 황동, 구리, 주석, 탄소, 세라믹, 반도체 등의 표면 온도를 정밀하게 측정할 수 있도록 제작되었습니다. 다양한 산업 환경의 엄격한 요구를 충족하기 위해 Xi 05M은 넓은 고온 측정 범위, 뛰어난 정확도, 조정 가능한 시야각(Field of View)을 제공합니다.
비반사 소재로 구성된 대상은 일반적으로 표면 질감과 관계없이 장파장 적외선 영역에서 높은 방사율을 나타냅니다. 그러나 금속이나 반사율이 높은 소재는 장파장 적외선 영역에서 방사율이 낮아, 측정값이 불안정하고 신뢰성이 떨어질 수 있습니다. Xi 05M MeltScope의 단파장 스펙트럼은 대부분 금속 소재의 방사율이 최대인 영역과 일치하여, 고온에서도 정확한 비접촉 온도 측정이 가능합니다. 플랑크 복사 법칙에 따르면, 단파장은 더 많은 적외선 방사량을 발생시키므로 방사율 변동에 따른 오차를 줄이고 측정 반복성을 향상시킵니다. 따라서 고온의 반사 소재 측정에는 가능한 한 짧은 파장을 사용하는 것이 적합합니다. Xi 05M은 또한 자율 핫스폿 감지 기능을 갖추어 모니터링과 검사 업무의 효율성을 높입니다. 독일에서 설계 및 제작된 이 카메라는 장파장 적외선 카메라에 비해 정밀도, 정확도, 반복성에서 우수성을 보장합니다.
Xi 05M 적외선 카메라는 396 × 300 픽셀의 중간 해상도 열화상 이미지를 제공하며, 950°C~2450°C의 온도를 서브 레인지 없이 측정할 수 있습니다. 높은 거리 대비 스폿 크기 비율(D:S)을 통해 장거리에서도 정확한 온도 데이터를 수집할 수 있으며, 모터 구동 포커스 기능을 통해 원격에서 초점을 정밀하게 조정할 수 있습니다. 산업용 등급으로 제작되어 컴팩트하고 내구성 있으며 방수 설계를 갖추고 있어 고정 설치나 장착 설치 모두에 적합하며, 다양한 제조 환경에서도 안정적인 측정 성능을 제공합니다.
이 카메라는 Ethernet을 기본 인터페이스로 사용하여 전체 이미지에서 20 Hz 프레임 속도를 지원하며, USB 인터페이스를 통해 132 × 100 픽셀의 서브 이미지를 같은 속도로 전송할 수 있습니다. 자율 운용 기능은 복잡한 소프트웨어 개발 부담을 줄여 제어 시스템 통합을 용이하게 합니다. 또한 자동 스폿 감지, 직접 아날로그 출력(0/4–20 mA), Ethernet/IP, Modbus TCP/IP, RS485, Profinet과 같은 산업용 필드버스 통신을 지원하여 OEM 환경에서도 산업 장비에 쉽게 통합할 수 있습니다. 연구 환경에서는 경제적이면서도 강력한 소프트웨어 플랫폼을 통해 열화상 처리와 온도 데이터 수집을 수행할 수 있으며, 개발자 키트를 활용하면 맞춤형 응용 소프트웨어 통합이 가능합니다.
이러한 기능들은 Xi 05M이 품질 관리, 상태 모니터링, 연구 개발과 같은 다양한 응용 분야에서 신뢰할 수 있는 표면 온도 측정을 수행할 수 있도록 합니다. 카메라의 유연성은 다양한 산업 시스템에 쉽게 통합될 수 있도록 하여 특정 운영 요구사항에 맞춘 활용도를 높입니다. 이처럼 Xi 05M은 고정 설치형 산업용 열화상 카메라로서 비용 효율적이면서도 강력한 솔루션을 제공합니다.

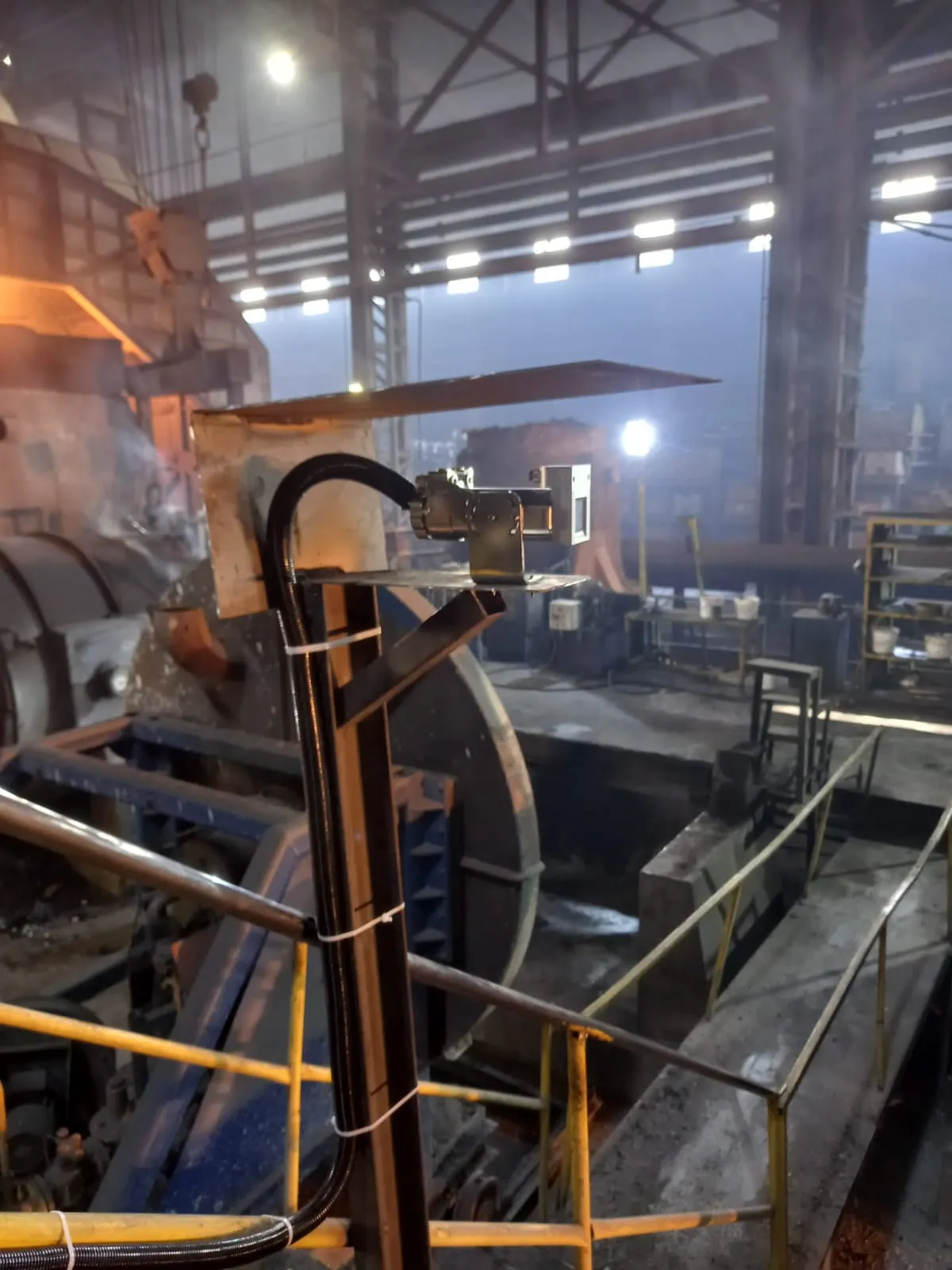

Xi 05M은 가혹한 환경에서도 안정적으로 운용할 수 있는 다양한 액세서리와 호환됩니다. 여기에는 작동 온도 범위를 250°C까지 확장하는 워터쿨링 하우징과 먼지가 많은 환경에서도 렌즈를 깨끗하게 유지하는 에어 퍼지(Air Purge)가 포함됩니다. 추가로 기계적 장착 옵션, 전기 인터페이스, 연결 케이블 등 다양한 액세서리를 지원하여, 산업 환경에서의 연속적이고 신뢰할 수 있는 열화상 측정을 보장합니다.
Areas of Application
Software
Downloads
FAQs
Scope of Supply

- 열화상 카메라 Xi 05M
- Ethernet / Poe 케이블 (1 m)
- USB 케이블 (1 m)
- 출력/입력용 케이블 (1 m) 및 터미널 블록 포함
- 장착 브래킷 및 너트

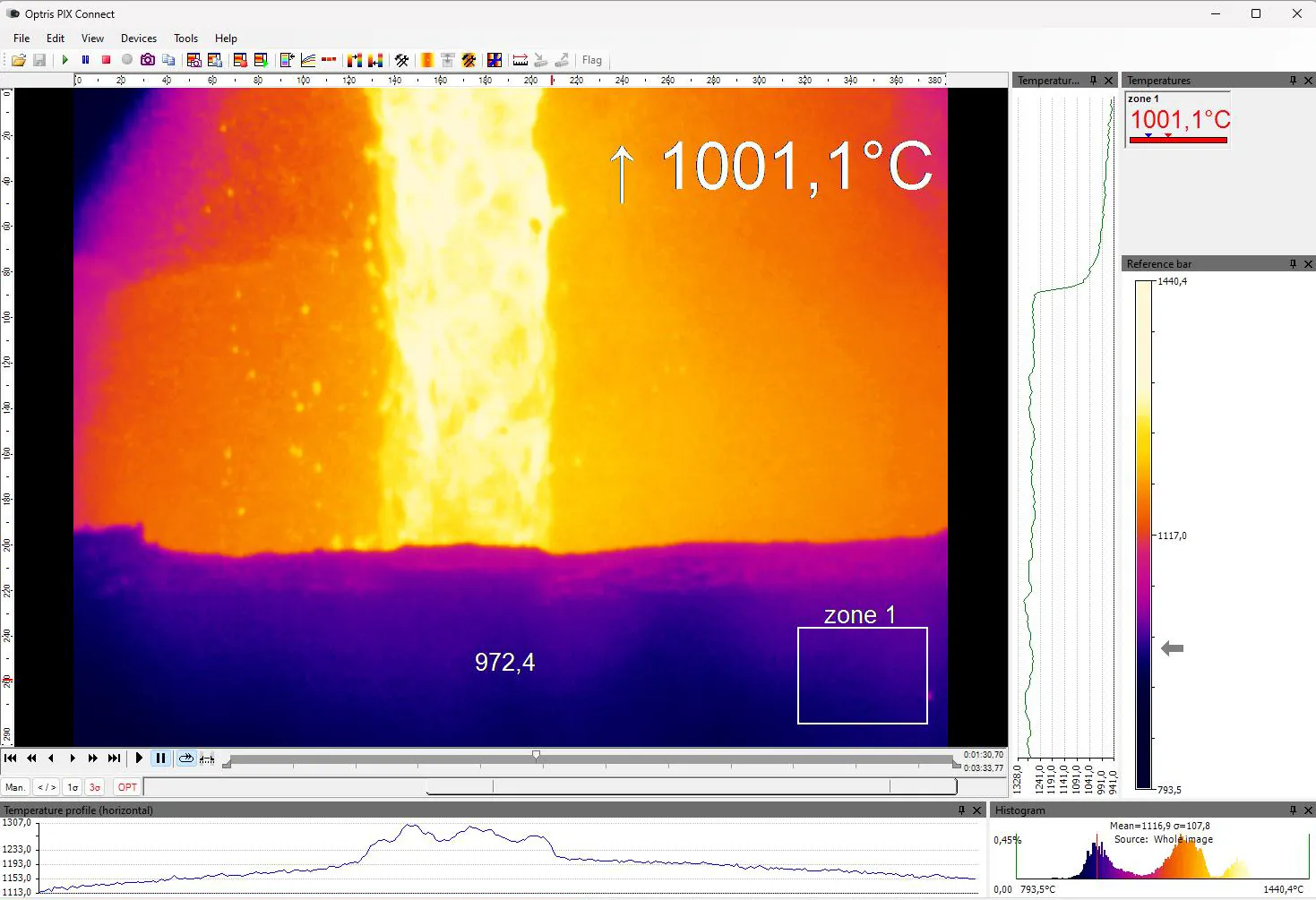

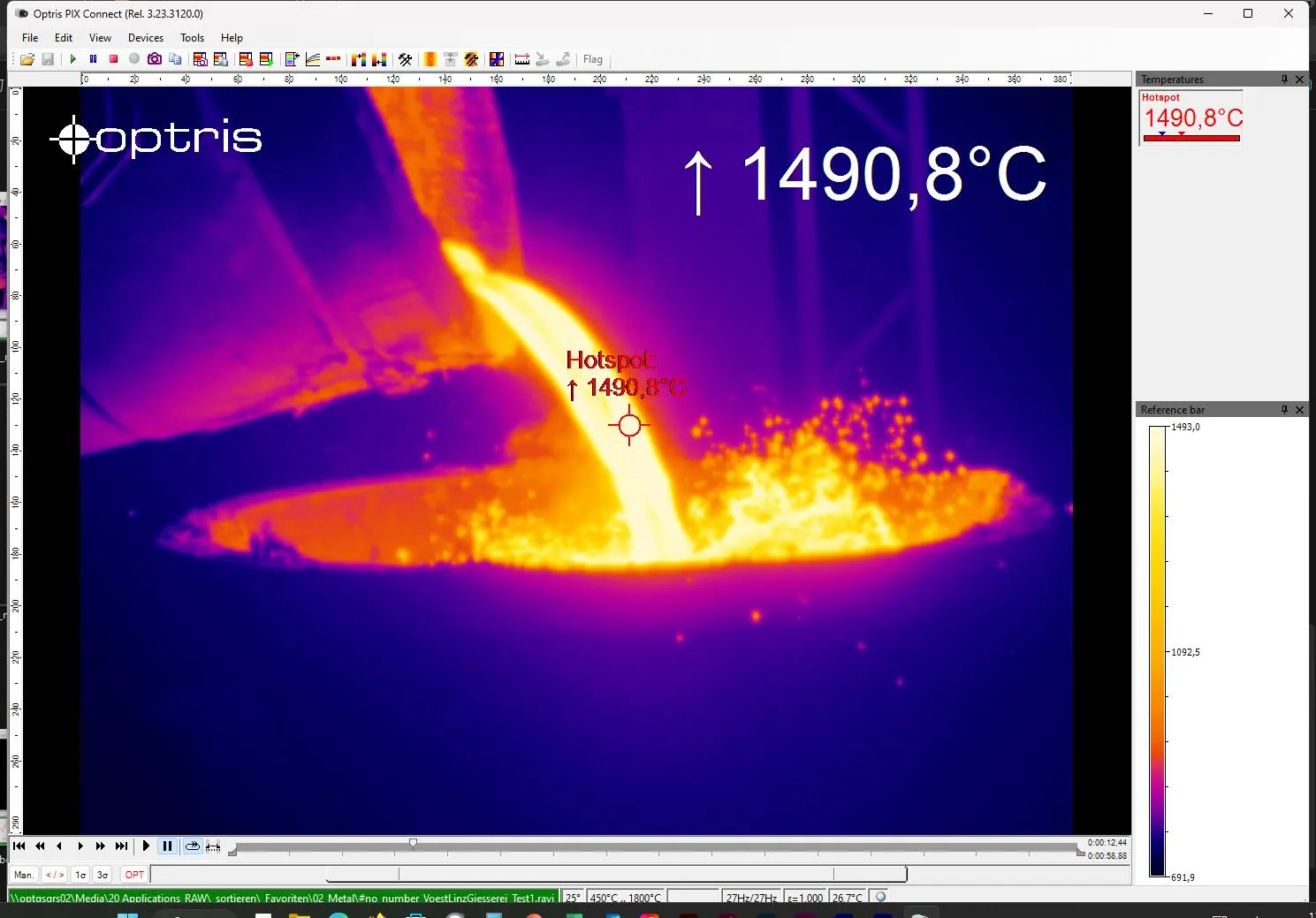

- Optris PIX Connect 소프트웨어 패키지
- 빠른 시작 가이드 (Quick Start Guide)
