제품소개

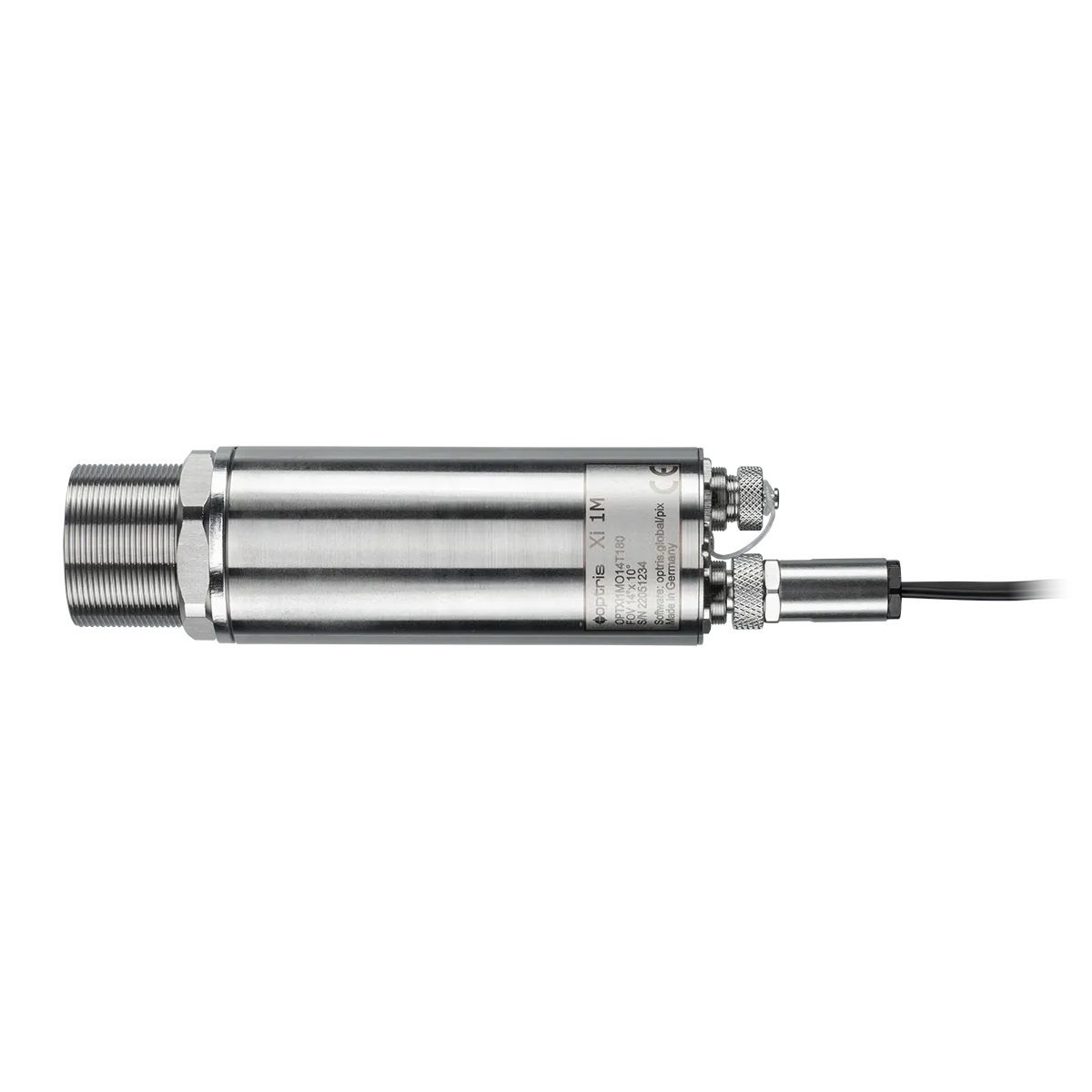

Optris Xi 1M은 복잡한 산업용 소재의 비접촉 열화상 측정을 위해 설계된 단파장 열화상 카메라입니다. 0.85~1.1 μm의 파장대역에서 동작하며, 강철, 철, 황동, 구리, 주석, 탄소, 세라믹, 반도체 등 다양한 금속 및 합금 소재의 표면 온도를 정밀하게 측정할 수 있습니다. Xi 1M은 넓은 온도 측정 범위, 높은 정확도, 그리고 조정 가능한 시야각(Field of View) 옵션을 제공하여 까다로운 산업 환경에서도 안정적인 성능을 발휘합니다.

비반사(non-reflective) 소재는 일반적으로 표면 질감과 관계없이 장파장 적외선 영역에서 높은 방사율을 나타내지만, 금속과 반사율이 높은 소재는 장파장 영역에서 방사율이 낮아 온도 측정값이 일관되지 않고 신뢰성이 떨어질 수 있습니다. Xi 1M의 단파장 파장대역은 대부분 금속 소재의 방사율이 최대인 영역과 일치하여, 높은 온도에서도 정확한 비접촉 온도 측정이 가능합니다. 플랑크의 복사 법칙에 따르면, 단파장은 더 큰 적외선 방사량을 발생시키므로 방사율 변동으로 인한 측정 반복성 영향이 줄어듭니다. 따라서 단파장 적외선 카메라는 고온 환경에서 반사성이 있는 금속 소재의 비접촉 온도 측정에 적합합니다. Xi 1M은 또한 자동 핫스팟 감지 기능을 갖추어 모니터링과 검사 작업의 효율성을 높입니다. 독일에서 제작된 Xi 1M은 장파장 적외선 카메라에 비해 산업 환경에서 뛰어난 정밀도, 정확도, 반복성을 제공합니다.

Xi 1M 열화상 카라는 396 × 300 픽셀의 중간 해상도 열화상 이미지를 제공하며, 450°C에서 1800°C까지 서브 레인지 없이 온도 측정을 지원합니다. 높은 거리 대비 스폿 크기 비율(D:S)을 통해 장거리에서도 정확한 온도 데이터를 수집할 수 있으며, 최신 파이로미터보다 광학 성능이 우수합니다. 모터 구동 포커스 기능을 통해 측정 대상의 초점을 원격에서 정밀하게 조정할 수 있습니다.

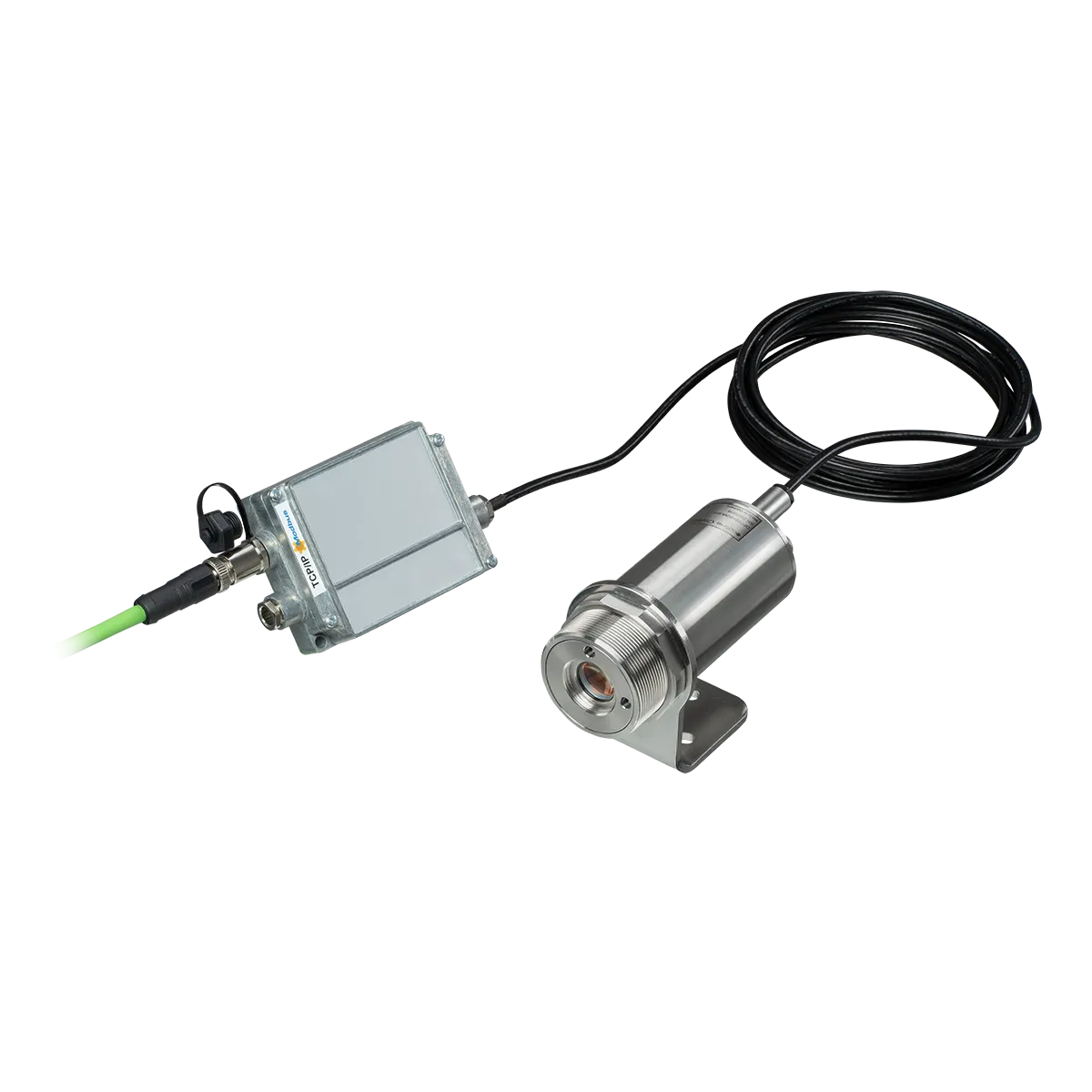

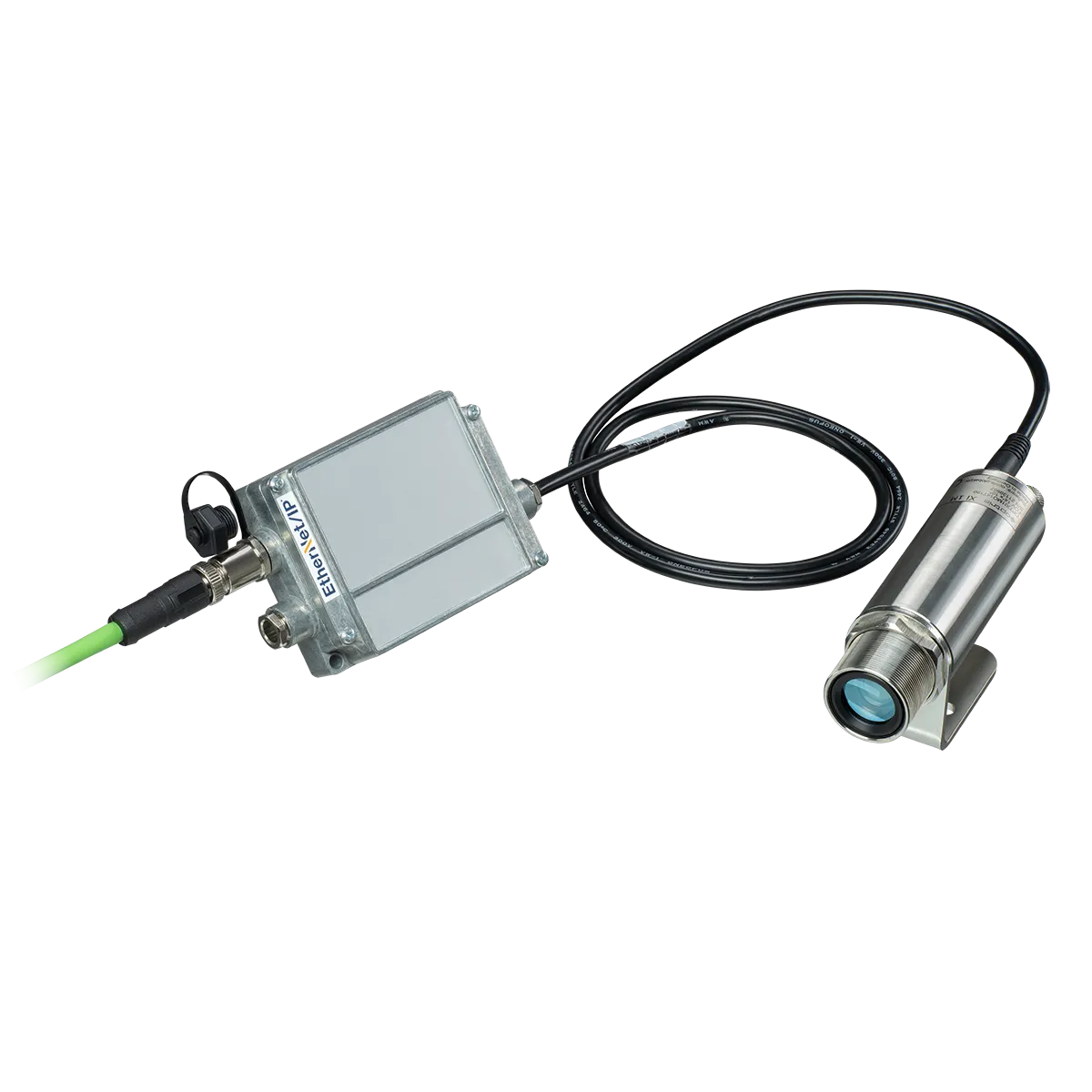

산업용 등급으로 설계된 Xi 1M은 까다로운 산업 환경에서도 안정적인 운용이 가능하며, 컴팩트하고 내구성 있는 방수 설계로 고정 설치와 장착 설치 모두에 적합합니다. Xi 1M은 Ethernet을 기본 인터페이스로 사용하며, 전체 이미지에서 20 Hz의 프레임 속도를 지원합니다. 또한 USB 인터페이스를 통해 132 × 100 픽셀의 서브 이미지를 같은 프레임 속도로 전송할 수 있습니다. 자율 운용 기능으로 소프트웨어 개발 부담을 줄여 제어 시스템 통합을 용이하게 하며, 자동 스폿 감지, 직접 아날로그 출력(0/4–20 mA), Ethernet/IP, Modbus TCP/IP, RS485, Profinet과 같은 산업용 필드버스(Fieldbus) 프로토콜을 지원합니다. 20 Hz 자율 모드에서의 서브 이미지는 산업 장비에 쉽게 통합할 수 있도록 도와줍니다.

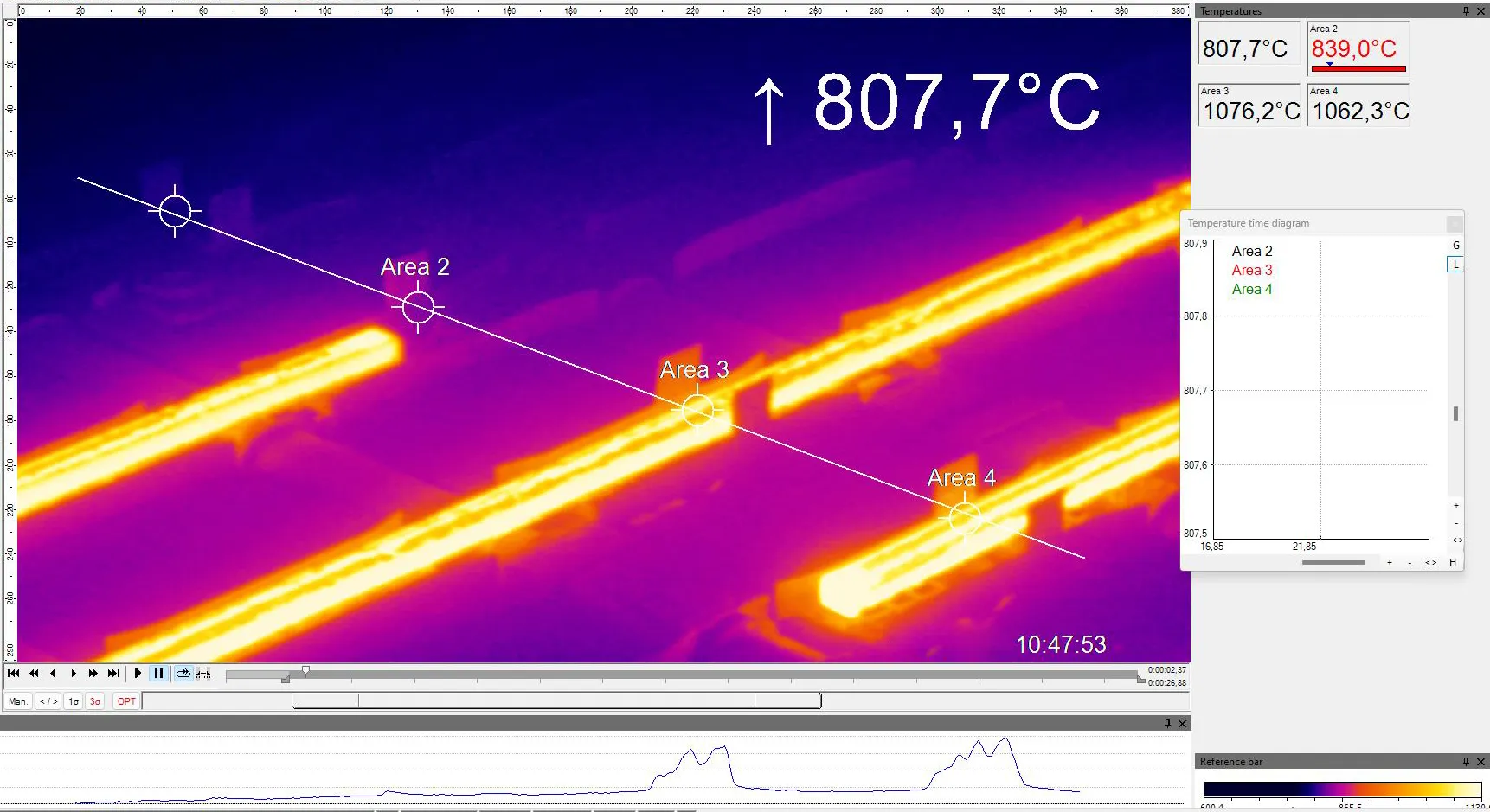

Xi 1M은 PIX Connect 소프트웨어 라이선스를 통해 라인 스캔, 이미지 병합, 온도 데이터 처리와 수집 같은 고급 기능에 접근할 수 있습니다. 또한 개발자 키트를 통해 제조 공정, 상태 모니터링, 연구 개발 등 응용 소프트웨어 통합이 가능하여 다양한 산업 환경에 맞춤형으로 적용할 수 있습니다.

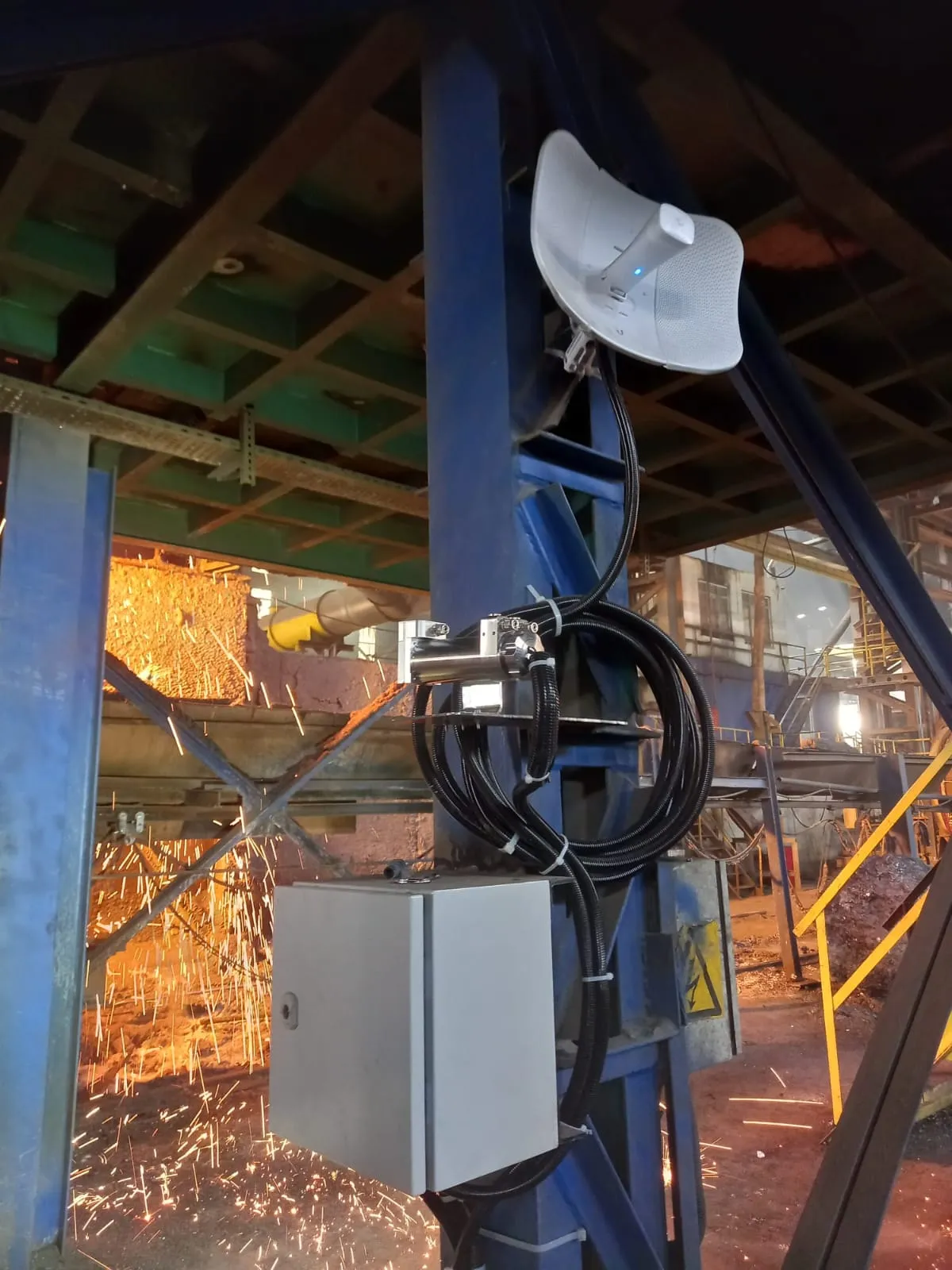

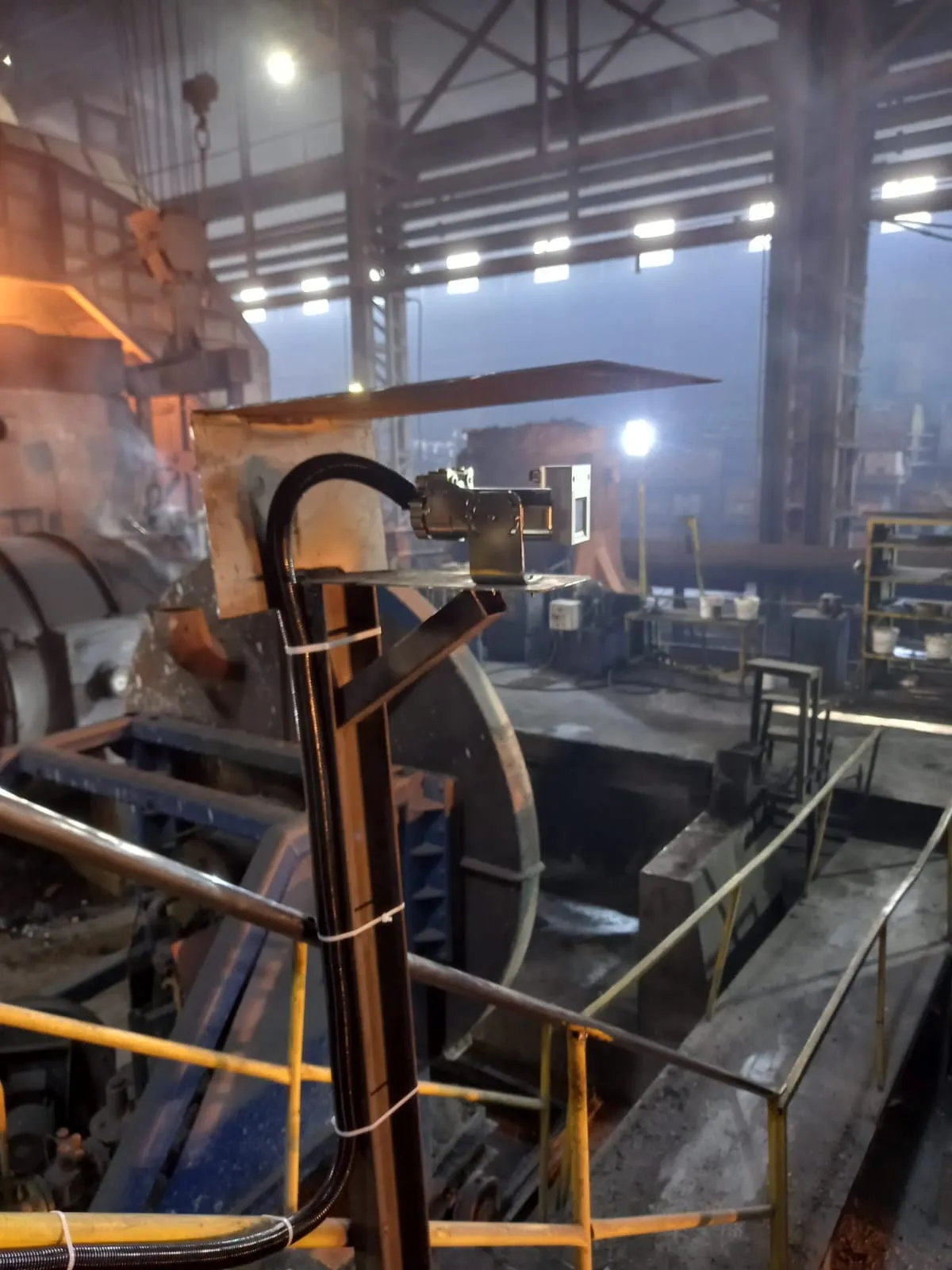

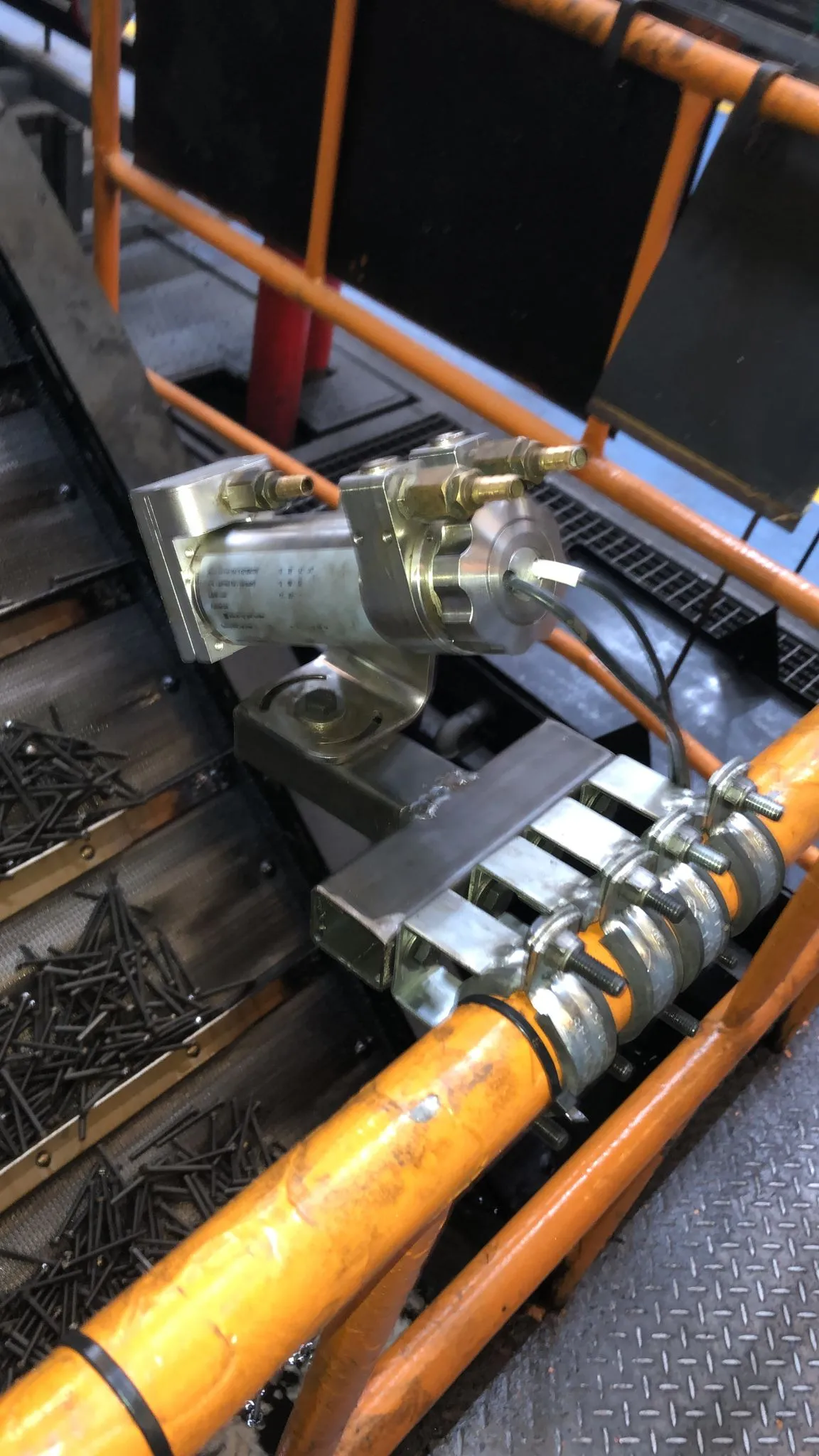

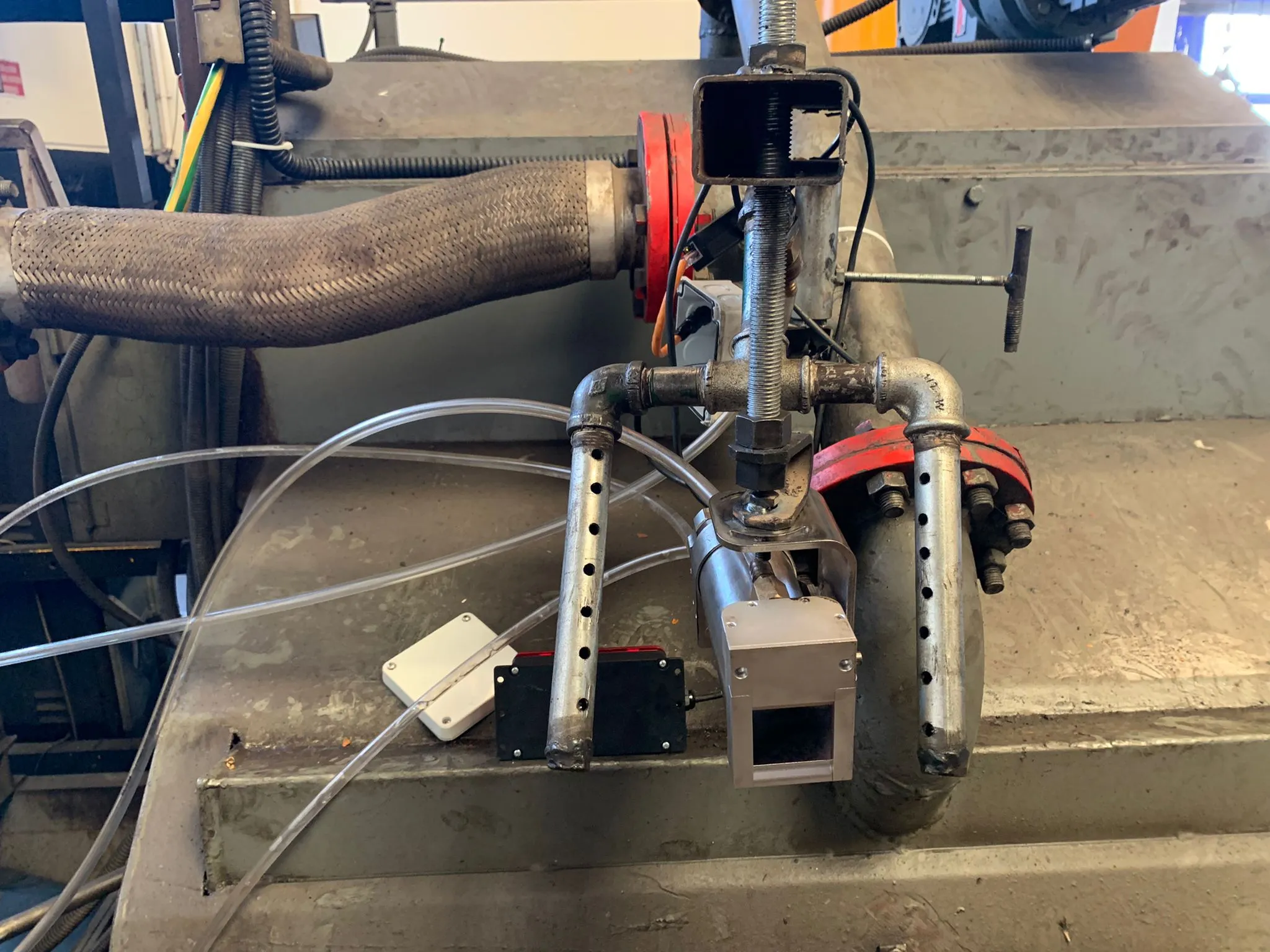

이 카메라는 가혹한 환경에서 사용 가능한 다양한 액세서리와 호환되며, 수냉 하우징을 통해 작동 온도 범위를 250°C까지 확장할 수 있고, 에어 블레이드(Air Blades)를 통해 먼지 환경에서도 렌즈를 청결하게 유지할 수 있습니다. 이외에도 기계적 장착 옵션, 전기 인터페이스, 연결 케이블 등 다양한 액세서리를 지원합니다.

Optris Xi 1M은 고정 설치형 적외선 열화상 카메라의 새로운 기준을 제시하며, 비용 효율적이면서도 강력한 성능으로 다양한 산업 환경에서 신뢰할 수 있는 솔루션을 제공합니다.

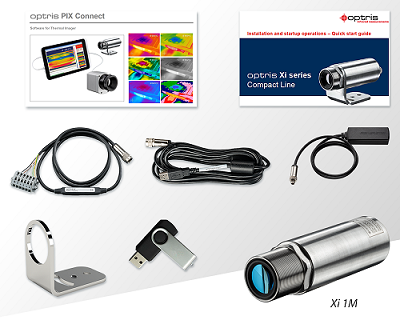

- 열화상 카메라 Xi 1M

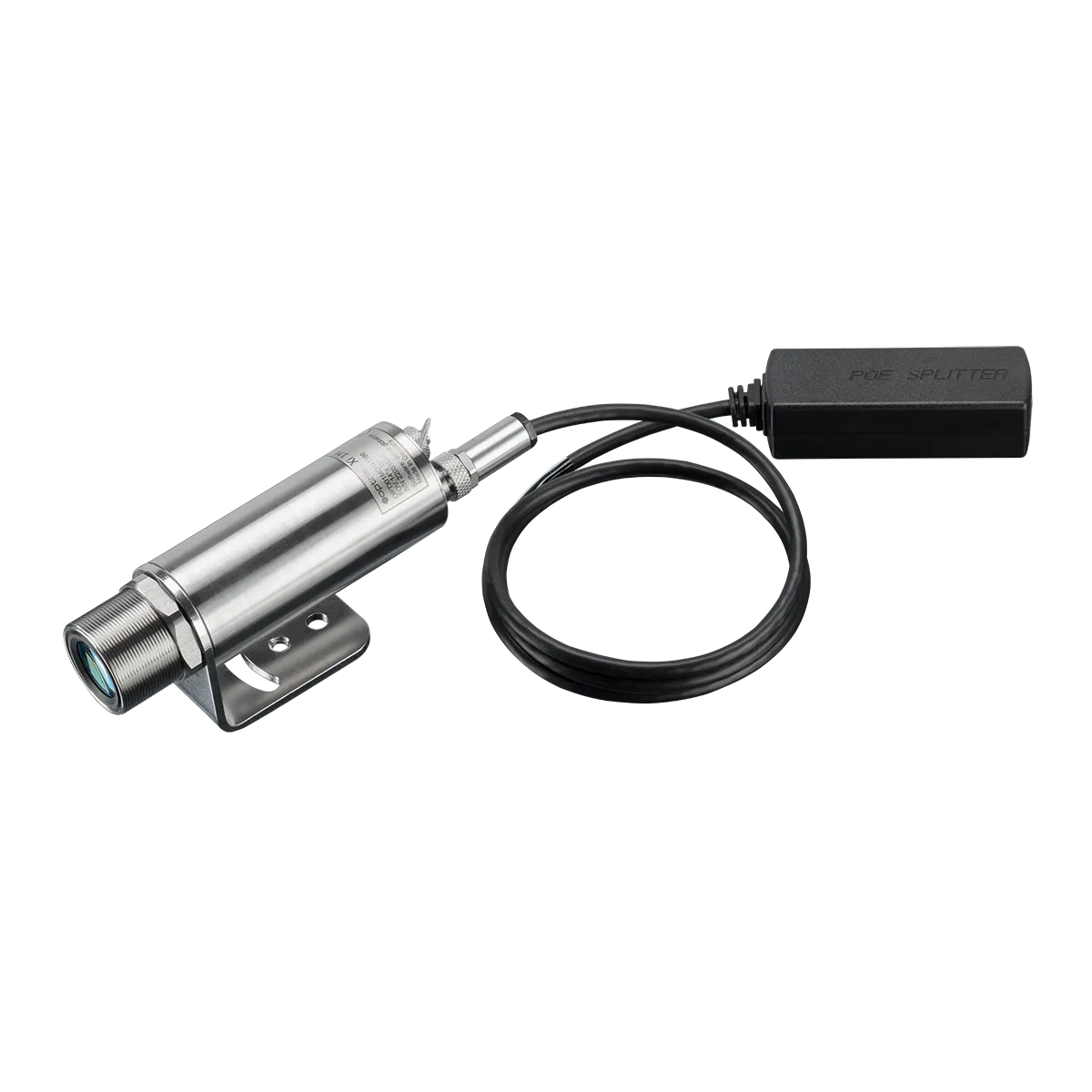

- Ethernet / Poe 케이블 (1 m)

- USB 케이블 (1 m)

- 출력/입력용 케이블 (1 m) 및 터미널 블록 포함

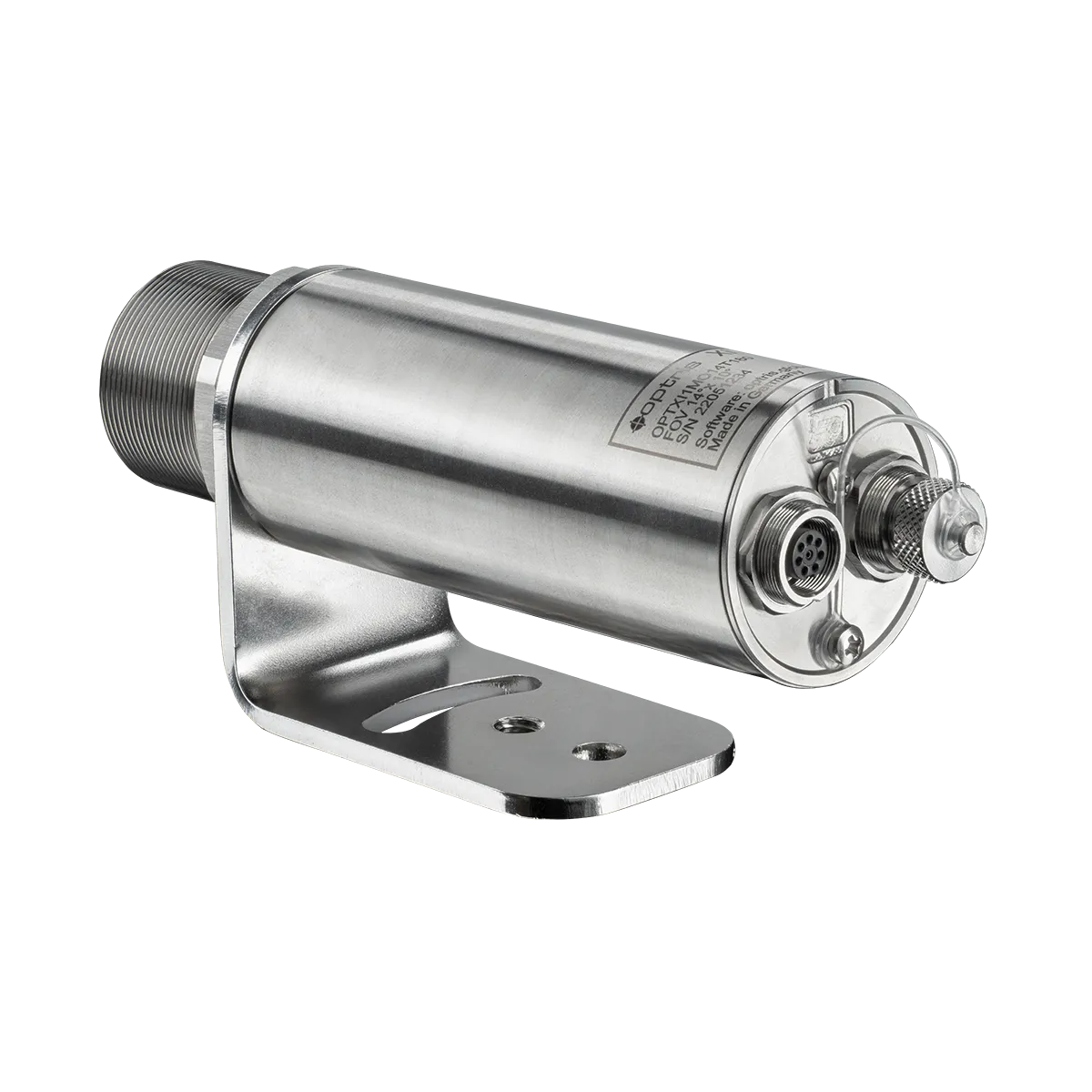

- 장착 브래킷 및 너트

- Optris PIX Connect 소프트웨어 패키지

- 빠른 시작 가이드 (Quick Start Guide)
