열화상 카메라 XI 시리즈 Xi 80 LT ETH

-20 °C ~ 900 °C

Xi 시리즈의 Xi80 LT ETH 스마트 열화상 카메라는 파이로미터의 기능과 열화상 카메라의 확장된 성능을 결합한 제품입니다. 본 열화상 카메라는 장파장 적외선 영역(8–14 µm)에서 동작하며, –20 °C부터 900 °C까지 비접촉식 표면 온도 측정을 지원합니다.
80 × 80 픽셀 검출기와 최대 190:1의 거리 대비 스폿 비율(D:S)을 통해 장거리에서도 정확한 측정 결과를 제공합니다. 단일 지점만 측정하는 기존 적외선 온도계와 달리, Xi80 핫스폿 파인더는 전체 열화상 이미지와 온도 분포를 동시에 기록합니다.

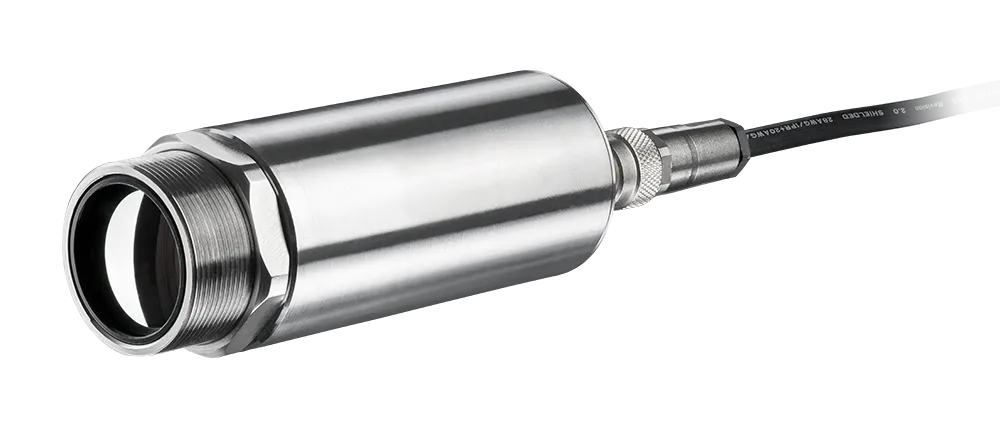

Xi80 LT ETH는 비냉각 볼로미터(Uncooled Bolometer) 기술을 적용하여, 이동식 광학 부품이 없는 경제적이고 견고한 설계를 제공합니다. 컴팩트한 하우징으로 고정 설치에 적합하며, 선택 사양인 수냉식 냉각, 에어 퍼지, 보호 하우징을 통해 가혹한 산업 환경에서도 안정적인 운용이 가능합니다. 또한, 표준화된 인터페이스와 다양한 마운팅 옵션으로 시스템 통합이 용이합니다.

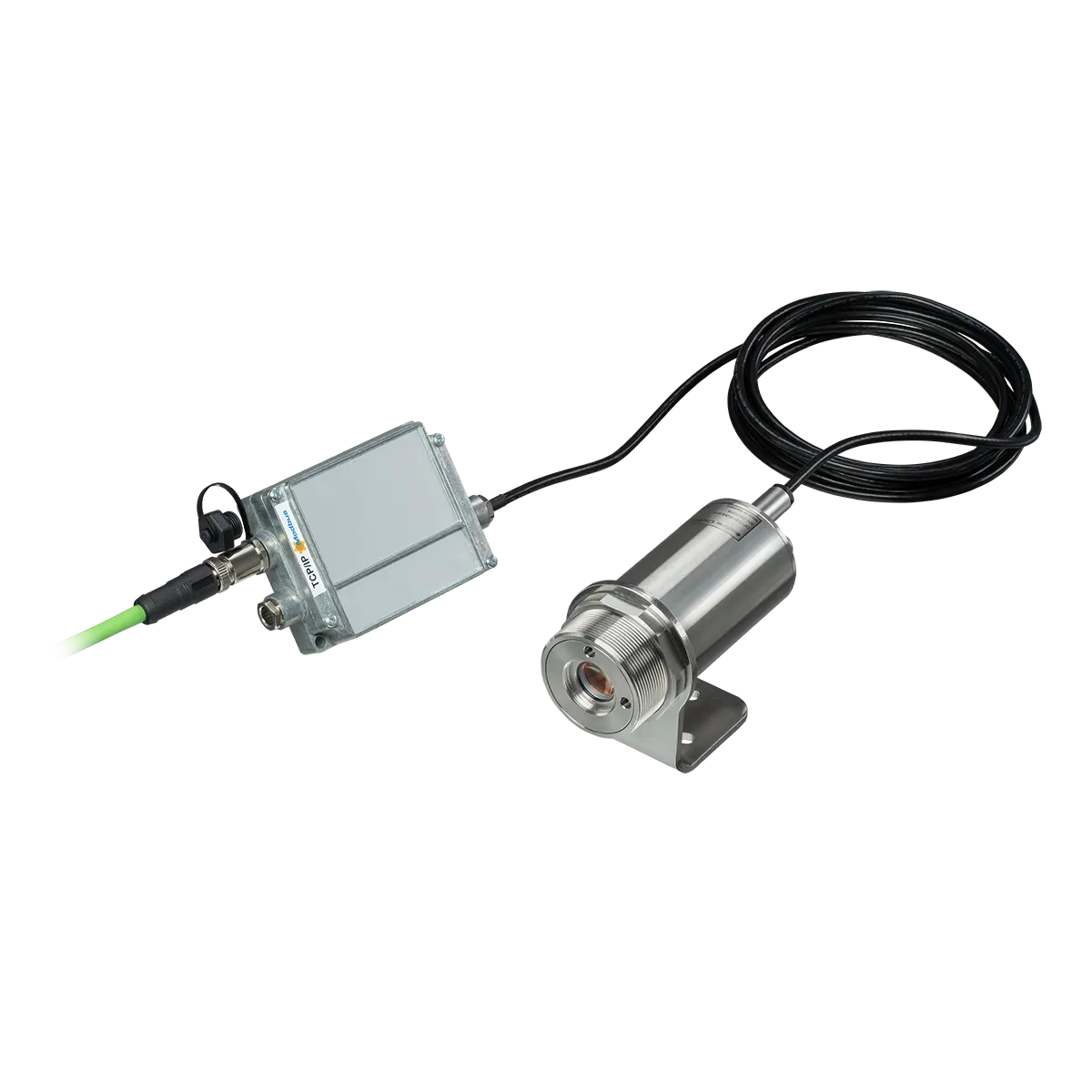

연결 방식은 USB 또는 Ethernet을 지원하며, 카메라는 완전 자율 운용도 가능합니다. 자동 핫스폿 감지, 직접 아날로그 출력(0–4–20 mA), 그리고 필드버스 프로토콜(Ethernet/IP, Modbus TCP/IP, RS-485, Profinet) 지원을 통해 제어 시스템에 직접 통합할 수 있습니다. 또한 모터 구동 포커스 기능으로 측정 대상의 원격 초점 조정이 가능합니다.

Xi80 LT ETH는 50 Hz의 프레임 속도로 동작하여 빠르게 변화하는 공정 모니터링에 적합합니다. PIX Connect 소프트웨어를 통해 라인 스캔, 이미지 병합 등 고급 열화상 기능을 사용할 수 있으며, 방사 측정 데이터 기록, 분석 및 데이터 내보내기를 지원합니다. 또한, 맞춤형 소프트웨어 통합이 필요한 OEM 고객을 위해 개발자 키트도 제공됩니다.

독일에서 설계 및 제조된 Optris Xi80은 산업용 모니터링을 위한 컴팩트하고 신뢰성 높은 솔루션입니다. 합리적인 가격, 견고한 구조, 그리고 열화상 기능의 결합을 통해 생산 공정, 품질 관리, 연구 분야의 고정 설치형 적외선 카메라에 새로운 기준을 제시합니다.

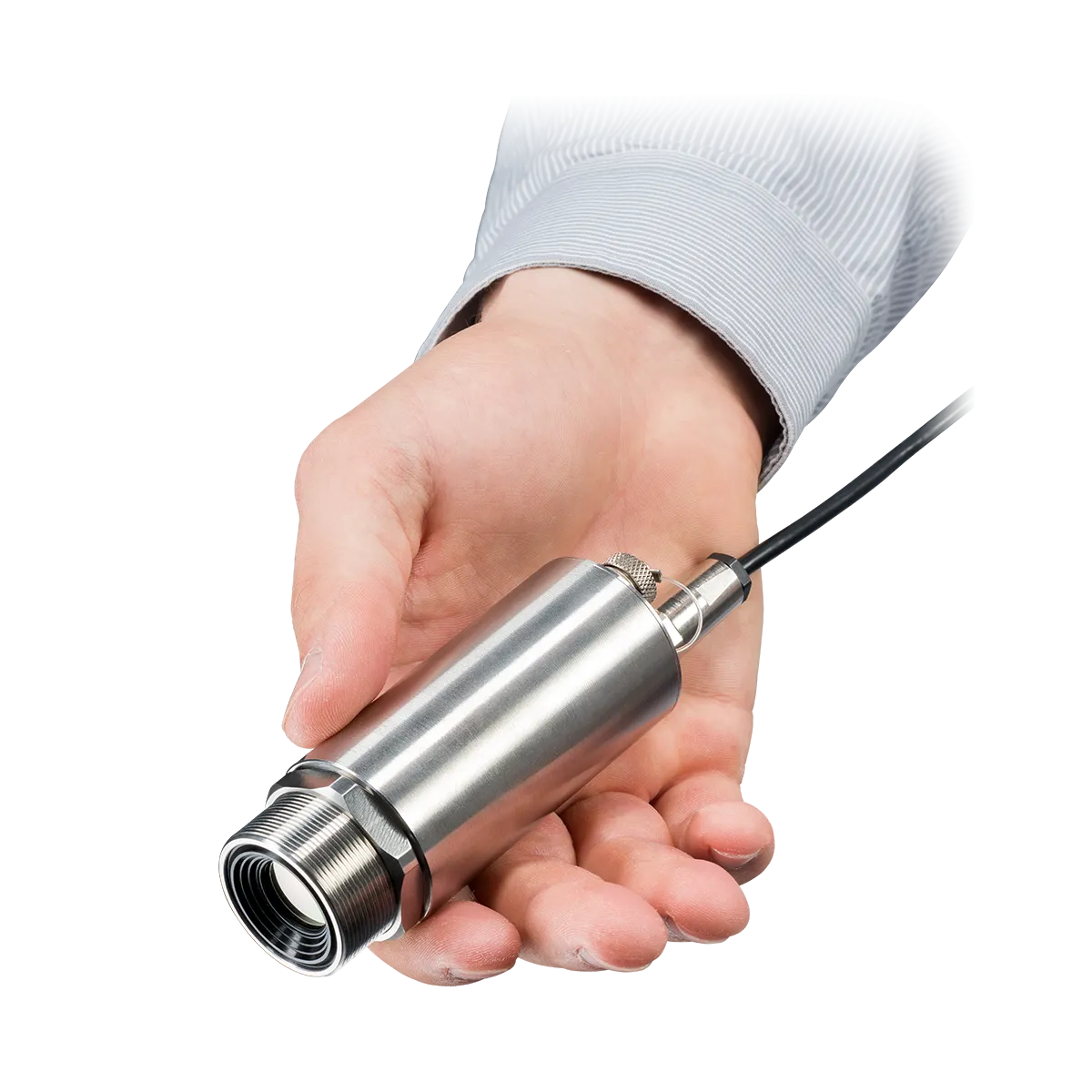

- 모터 구동 포커스를 갖춘 소형 · 고내구성 열화상 카메라

- 최대 190:1 거리 대비 스폿 비율(D:S) 및 조준 기능 제공

- 자동 스폿 파인더 기반 자율 운용

- 직접 아날로그 및 디지털 출력 지원

제품 카다로그(한) 제품 카다로그(영)

견적문의

목록으로

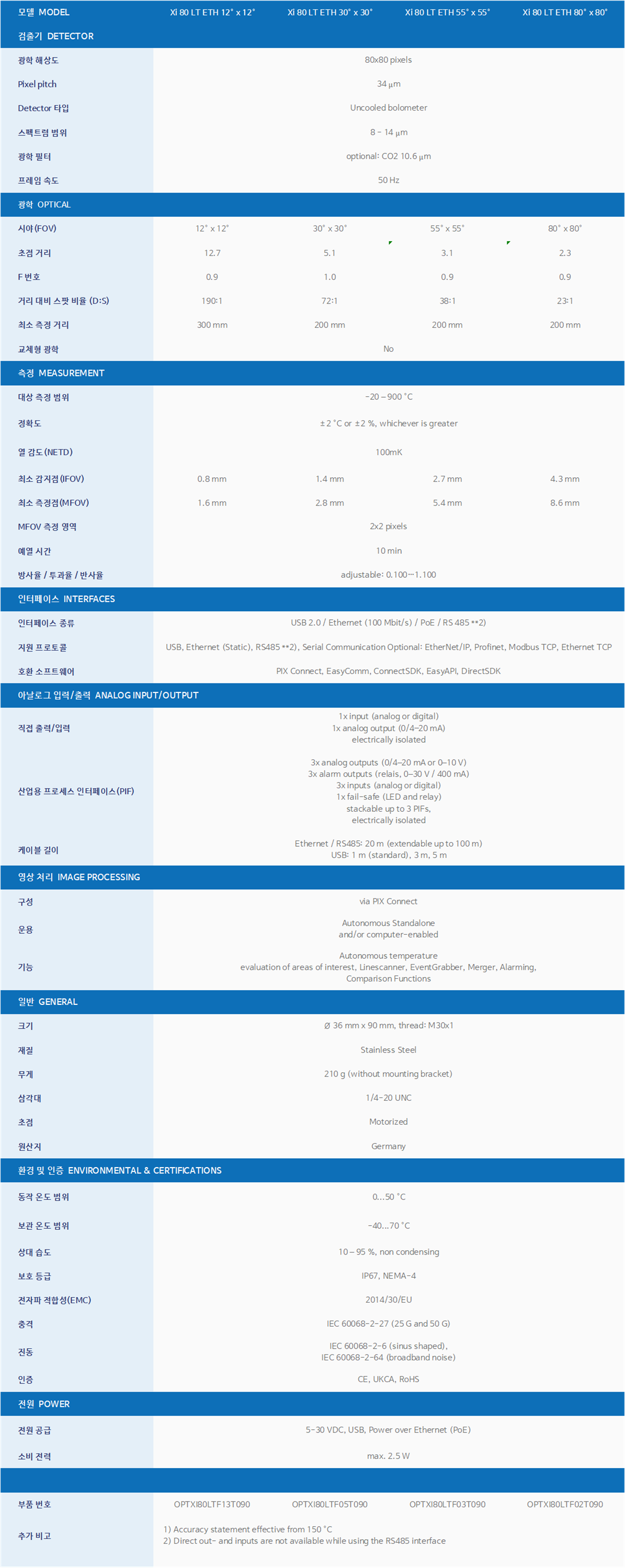

Specification
News
Product Description

Optris Xi 시리즈의 Xi 80 열화상 카메라는 혁신적이면서도 경제적이고, 높은 품질과 정밀도를 갖춘 비접촉식 적외선 열화상 카메라입니다. 장파 적외선(LT: 8–14 µm) 영역에서 작동하며, 데이터를 캡처해 표면 온도를 정확하게 측정할 수 있습니다. 넓은 온도 측정 범위와 높은 정확도, 사용자 정의가 가능한 시야 설정으로 산업 현장의 다양한 요구를 충족합니다.
Xi80 열화상 카메라는 저렴한 적외선 검출기와 독창적인 설계를 결합해 원격 산업 온도 측정 비용을 크게 절감할 수 있으며, 단일점 파이로미터보다 더 많은 정보를 제공합니다. 열화상 카메라는 열 패턴 전체를 기록하여, 운영자가 공정과 장비의 열 상태를 한눈에 파악할 수 있도록 도와줍니다.
산업용으로 설계된 Xi80은 80 × 80 픽셀의 저해상도 검출기를 탑재하고 있으며, –20 °C부터 900 °C까지 폭넓은 온도 범위를 측정할 수 있습니다. 최대 190:1의 거리-측정점 비율(Distance-to-Spot Ratio)을 제공하여 먼 거리에서도 정확한 측정이 가능하며, 이는 현대 파이로미터의 광학 성능을 뛰어넘습니다. 또한 모터식 초점 기능을 통해 원격에서 측정 대상의 초점을 조절할 수 있어 유연한 설치와 운용이 가능합니다. 견고한 산업용 설계와 방수 기능 덕분에 고정 설치 또는 장착 설치에도 적합하며, 열악한 산업 환경에서도 안정적으로 작동합니다.

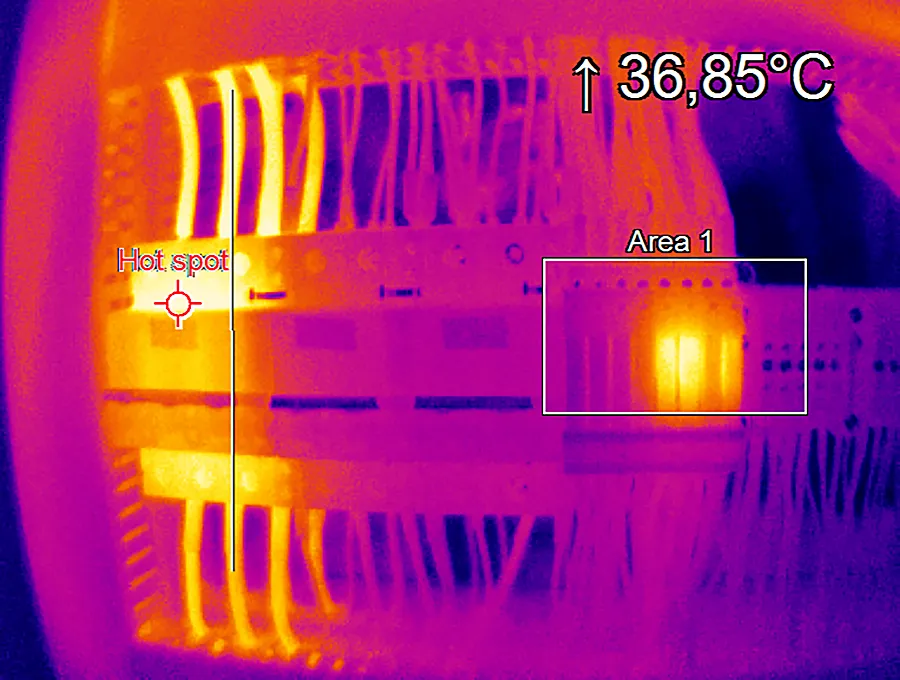

Optris Xi80은 비냉각 볼로미터 기술을 적용한 전방 향형(FLIR) 열화상 카메라로, 회전하거나 흔들리는 광학 부품 없이도 방사선 열화상을 생성합니다. 이 기술 덕분에 더 신뢰할 수 있고 경제적이며 견고한 설계를 실현할 수 있으며, 라인 스캐너 방식보다 유지보수와 운용이 용이합니다. 또한 카메라는 스스로 열 핫스팟을 탐지할 수 있어, 다양한 모니터링 및 검사 작업에서 효율성을 높입니다. 이 모든 기술은 독일에서 설계, 개발, 제작되었습니다.

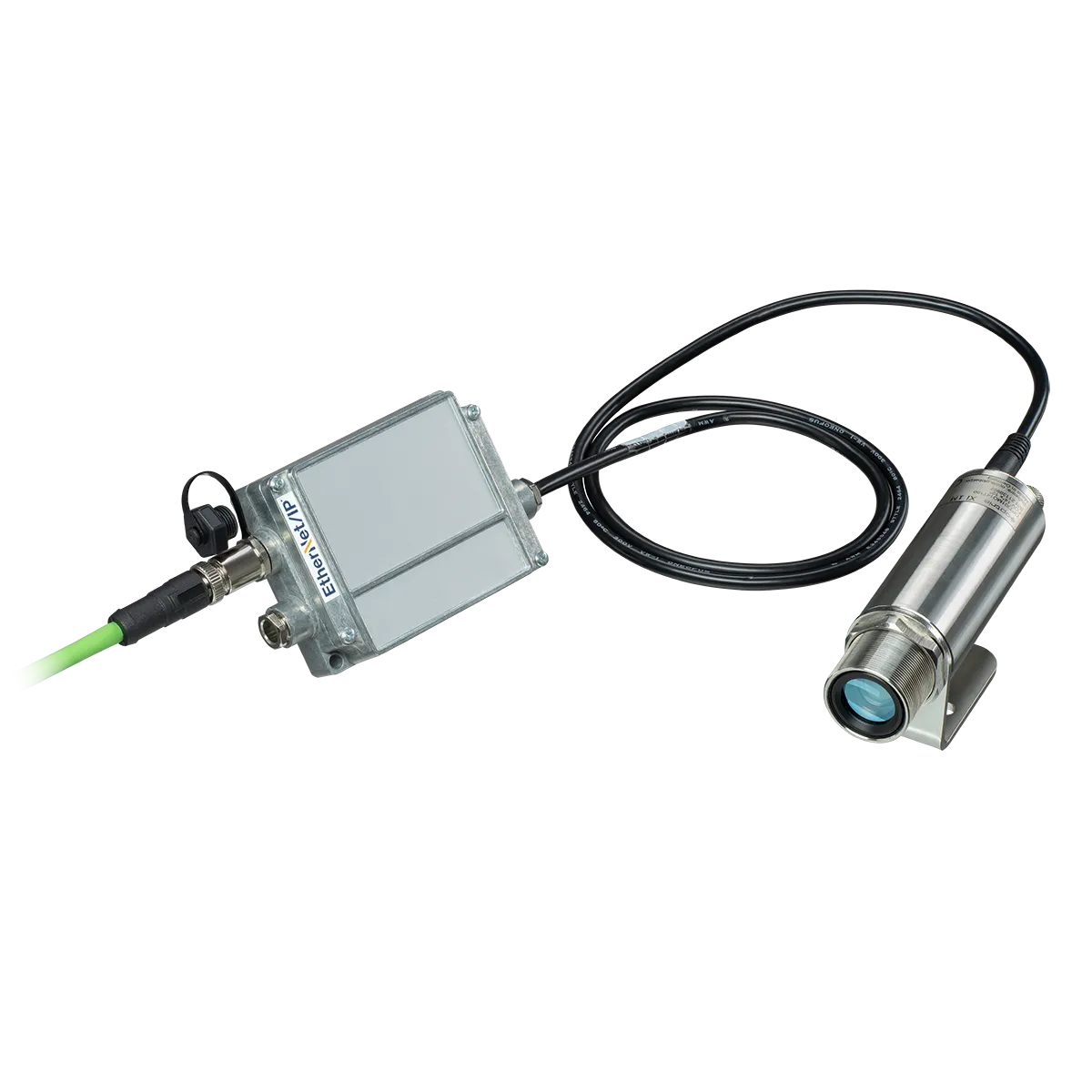

연결은 USB나 Ethernet을 통해 가능하지만, Xi80은 스마트 자율 운용 기능 덕분에 별도의 소프트웨어나 추가 컴퓨터 없이도 제어 루프에 바로 통합될 수 있습니다. 자동 핫스팟 탐지, 직접 아날로그 출력(0–4–20 mA), 산업용 필드버스(Ethernet/IP, Modbus TCP/IP, RS-485, Profinet) 지원 등 다양한 인터페이스를 제공해 OEM 환경에서도 이상적인 솔루션이 됩니다.
50 Hz의 프레임 속도를 지원해 빠른 공정도 모니터링할 수 있으며, PIX Connect 소프트웨어를 활용하면 라인 스캔, 이미지 합성, 방사율 기록 및 데이터 분석 등 고급 기능을 사용할 수 있습니다. 연구 및 개발 환경에서는 PIX Connect가 열 이미지 처리와 온도 데이터 수집을 위한 강력한 소프트웨어 플랫폼 역할을 하며, OEM을 위한 개발자 키트도 제공됩니다.
Xi80은 다양한 산업용 액세서리와 호환됩니다. 예를 들어 수냉 하우징을 장착하면 작동 온도를 최대 250 °C까지 확장할 수 있고, 에어 퍼지를 이용하면 먼지 환경에서도 렌즈를 깨끗하게 유지하며 지속적인 온도 측정이 가능합니다. 그 외에도 다양한 장착 옵션, 전기 인터페이스, 연결 케이블 등이 제공되어 설치와 운용이 편리하며 경제적입니다.
이처럼 Optris Xi80 열화상 카메라는 고정 설치형 산업용 열화상 카메라의 새로운 기준을 제시하며, 제조 공정 품질 관리, 상태 모니터링, 연구 개발 등 다양한 산업 환경에서 정확하고 신뢰할 수 있는 온도 측정을 제공합니다. 경제적이면서도 강력한 기능을 갖춘 Xi80은 산업용 열화상 솔루션의 완벽한 선택지입니다.
Areas of Application
Software
Downloads
FAQs

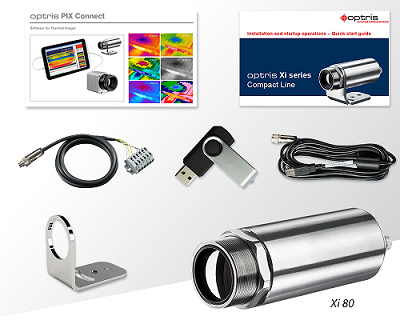

Scope of Supply

- 열화상 카메라 Xi 80
- USB 케이블 (1 m)
- 출력/입력용 케이블 (1 m) 및 터미널 블록 포함

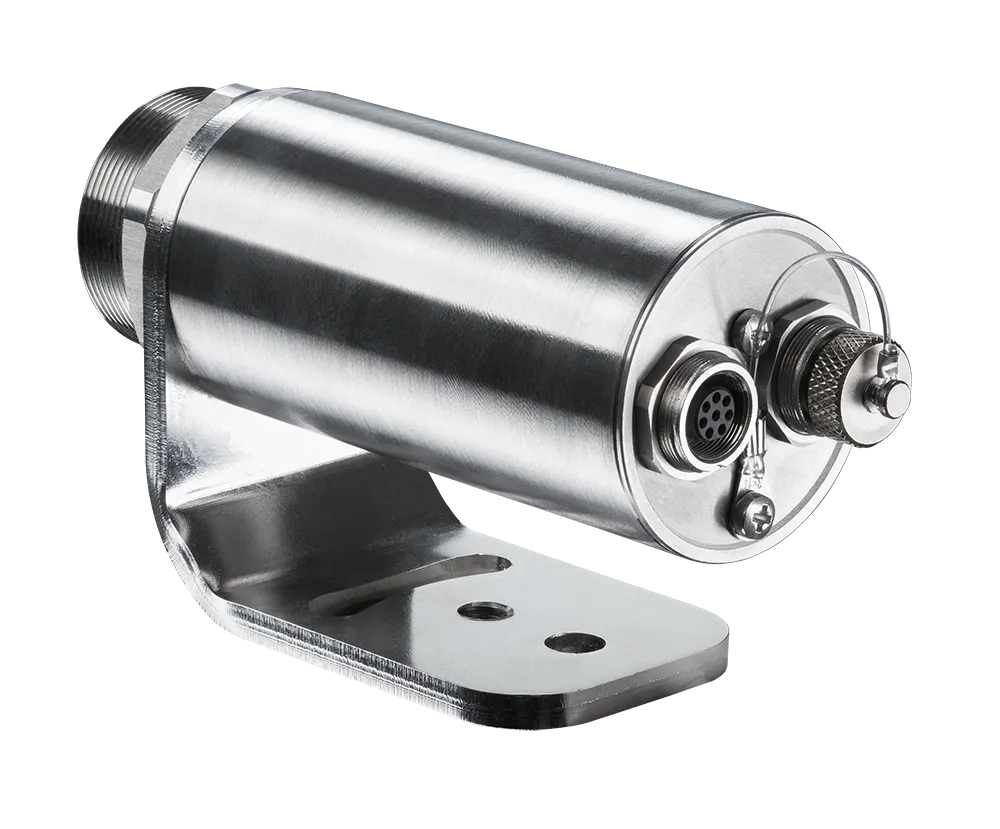

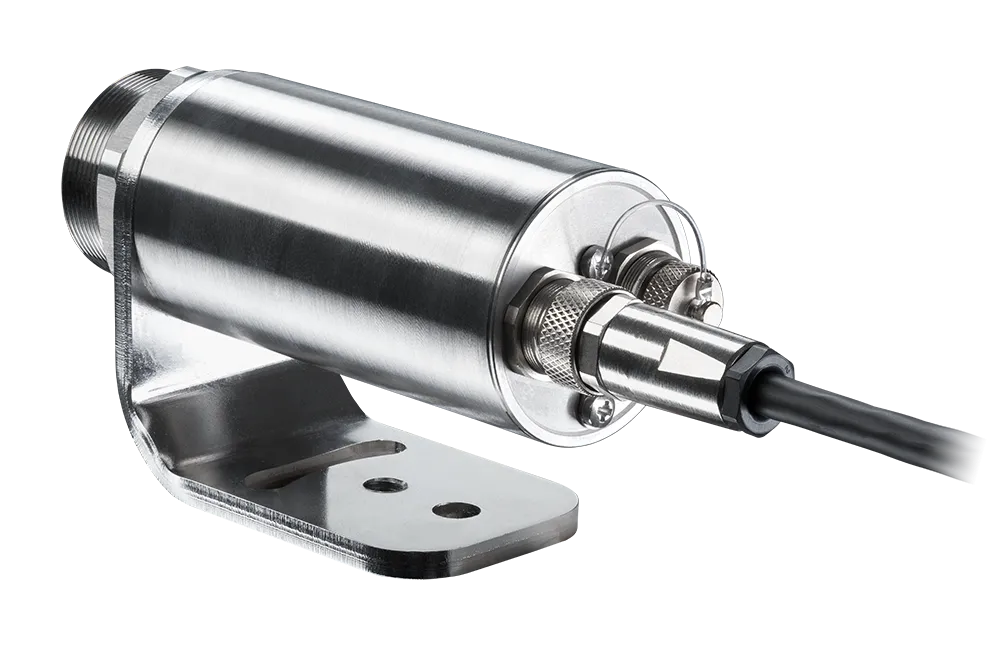

- 장착 브래킷 및 너트
- Optris PIX Connect 소프트웨어 패키지
- 빠른 시작 가이드 (Quick Start Guide)
