제품소개

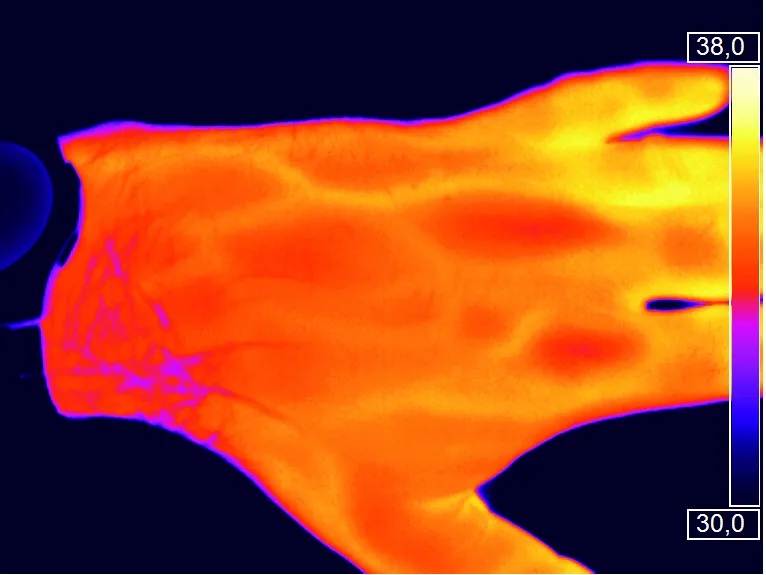

Optris PI 400i는 산업 환경에서 연속적 방사 온도 모니터링을 위해 설계된 고해상도 열화상 카메라입니다. 382×288 픽셀의 냉각 불필요 FPA(Focal Plane Array) 센서를 사용하며, 최대 80 Hz의 실시간 영상 촬영이 가능합니다. 카메라는 8~14 µm 장파 적외선 영역에서 동작해 다양한 재료와 표면의 온도 분석에 적합합니다. 공간 해상도, 시간 정확도, 고급 소프트웨어 제어 기능을 결합하여, 프로세스 엔지니어와 연구자가 온도 분포를 시각화하고, 열 이상을 감지하며, 자동 알람과 폐쇄 루프 제어를 구현할 수 있습니다.

정확도는 ±2 °C 또는 ±2 %이며, 넓은 화각 렌즈를 사용할 경우 열 감도는 약 75 mK입니다. 좁은 18×14° 렌즈 사용 시 약 0.1 K까지 민감하게 측정할 수 있어, 미세한 온도 변화와 빠른 전이 현상도 선명하게 포착할 수 있습니다. 표준 방사 온도 범위는 –20~100 °C, 0~250 °C, 150~900 °C이며, 고온 옵션 선택 시 최대 1500 °C까지 측정 가능합니다. 한 대의 카메라로 일반 환경의 시운전부터 고온 공정 모니터링까지 모두 처리할 수 있습니다.

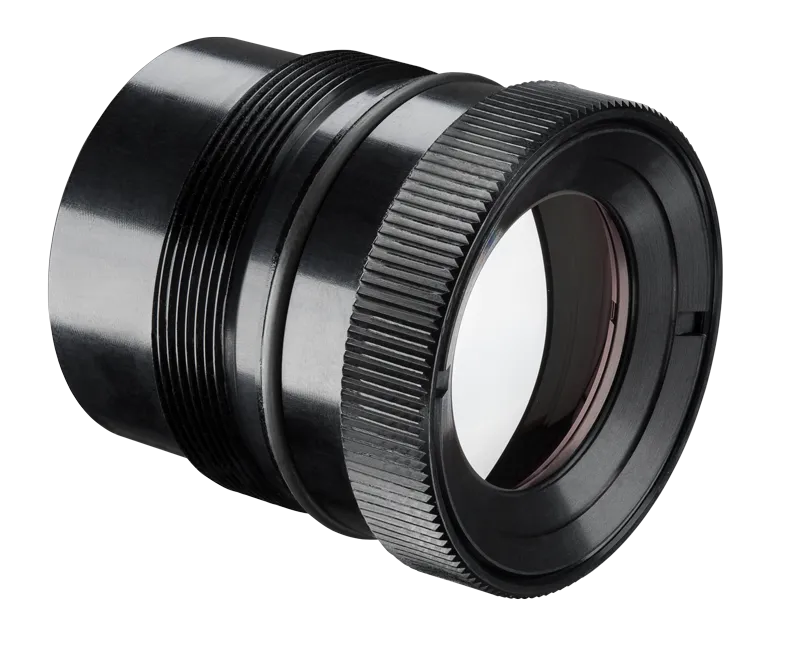

렌즈 교체가 가능하여 작업 거리와 대상 크기에 맞게 화각을 조정할 수 있습니다. 선택 가능한 렌즈는 18×14°(20 mm), 29×22°(12.7 mm), 53×38°(7.7 mm), 80×54°(5.7 mm)이며, 수동 초점 링으로 정확한 조정이 가능합니다. Optris는 단일 픽셀 기준의 즉시 시야(IFOV)와 최소 측정 영역(MFOV)을 명시해 작은 대상도 정확히 측정할 수 있도록 지원합니다. PIX Connect 소프트웨어는 광학 왜곡 보정, 픽셀 크기 계산, 대상 거리 계획 기능을 제공합니다.

연결은 USB 2.0으로 간단하며, PIX Connect 소프트웨어와 SDK가 기본 제공됩니다. 장거리나 네트워크 환경에서는 USB-기가비트 이더넷 서버(PoE)나 PI NetBox를 이용해 독립형 노드로 통합할 수 있습니다. 프로세스 인터페이스는 0~10 V 아날로그 출력 1개, 0~10 V 아날로그 입력 1개, 최대 24 V 디지털 입력 1개를 제공하며, 방사율 제어, 촬영 트리거, 라인 스캔 모드, 알람, 프레임 동기화 등 다양한 기능에 매핑할 수 있습니다. 옵션 산업용 프로세스 인터페이스(PIF)는 절연을 제공하며, 아날로그 입력 2개, 아날로그 출력 3개(알람용), 릴레이 출력 3개, fail-safe 릴레이까지 확장할 수 있어 PLC 연동과 안전 제어가 가능합니다.

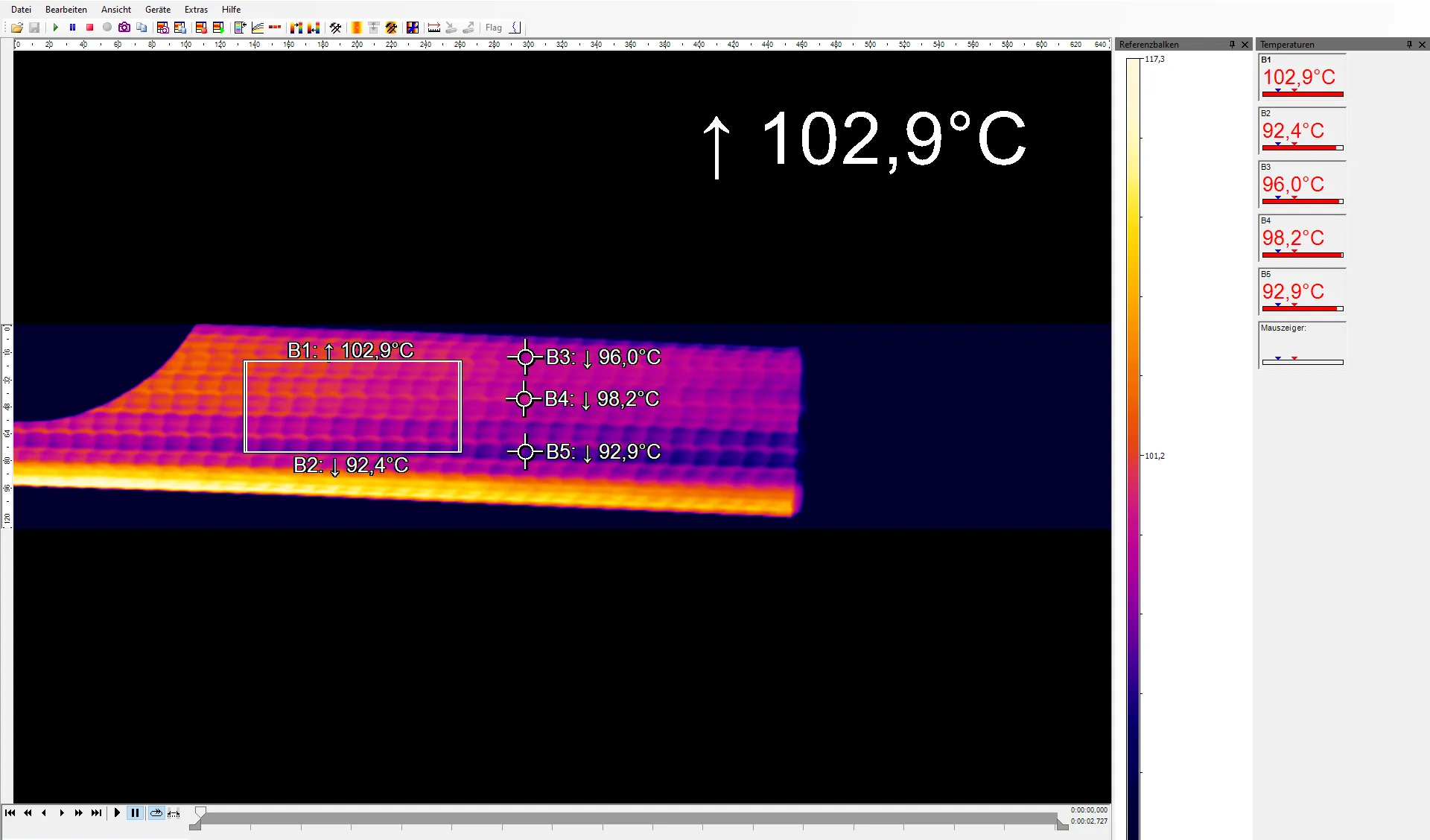

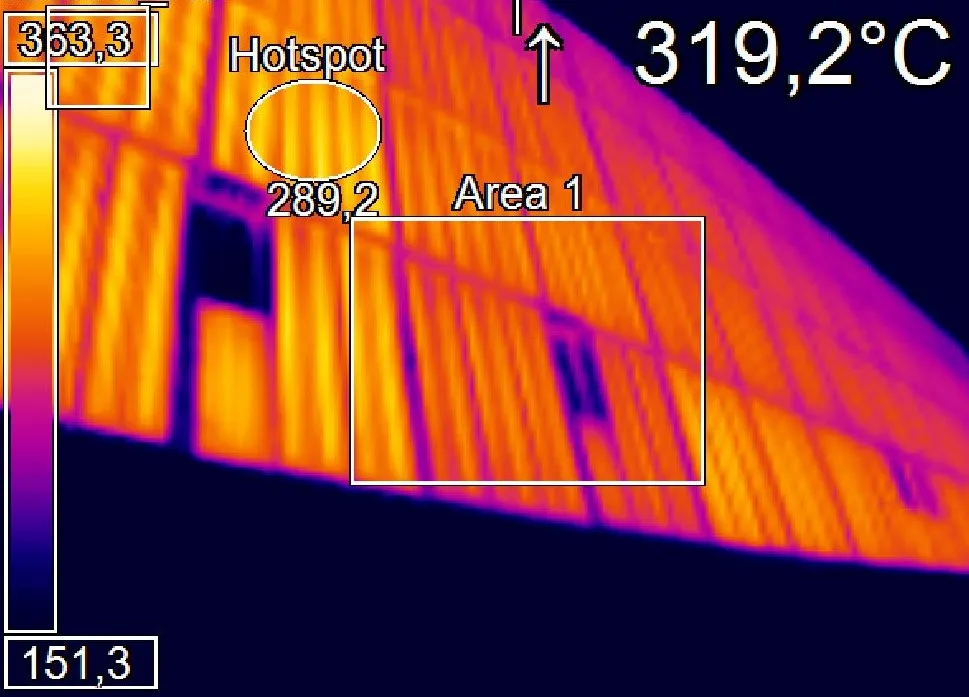

PIX Connect 소프트웨어를 통해 실시간 영상 확인, 히스토그램, 최대/최소 추적, 라인 프로파일, 시간-온도 그래프 작성 등이 가능하며, 데이터 캡처 트리거, 알람 설정, 방사율 테이블, 영역 기반 분석도 지원합니다. 방사 비디오 기록은 재생과 픽셀 정확 분석이 가능하며, 단일 프레임은 이미지 저장이나 CSV 내보내기로 외부 처리할 수 있습니다. COM/DLL 인터페이스를 통해 원격 제어가 가능하며, Connect SDK 또는 Direct SDK를 이용해 자동화나 애플리케이션 없이 직접 카메라 접근도 가능합니다. Windows와 Linux를 모두 지원합니다.

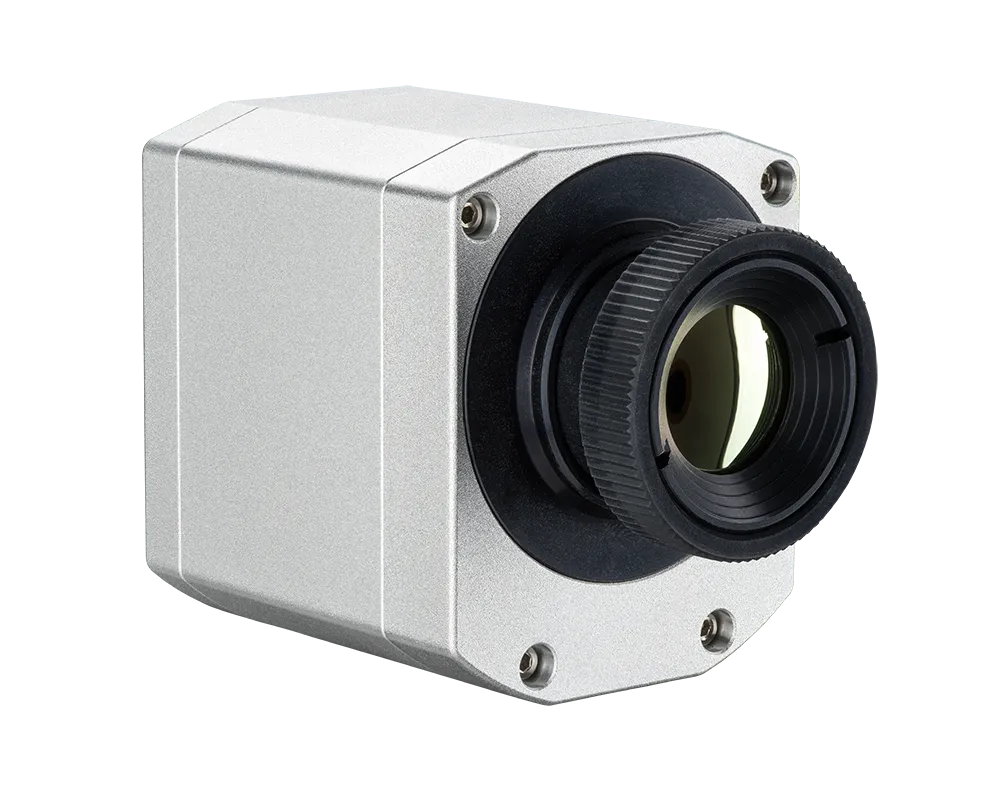

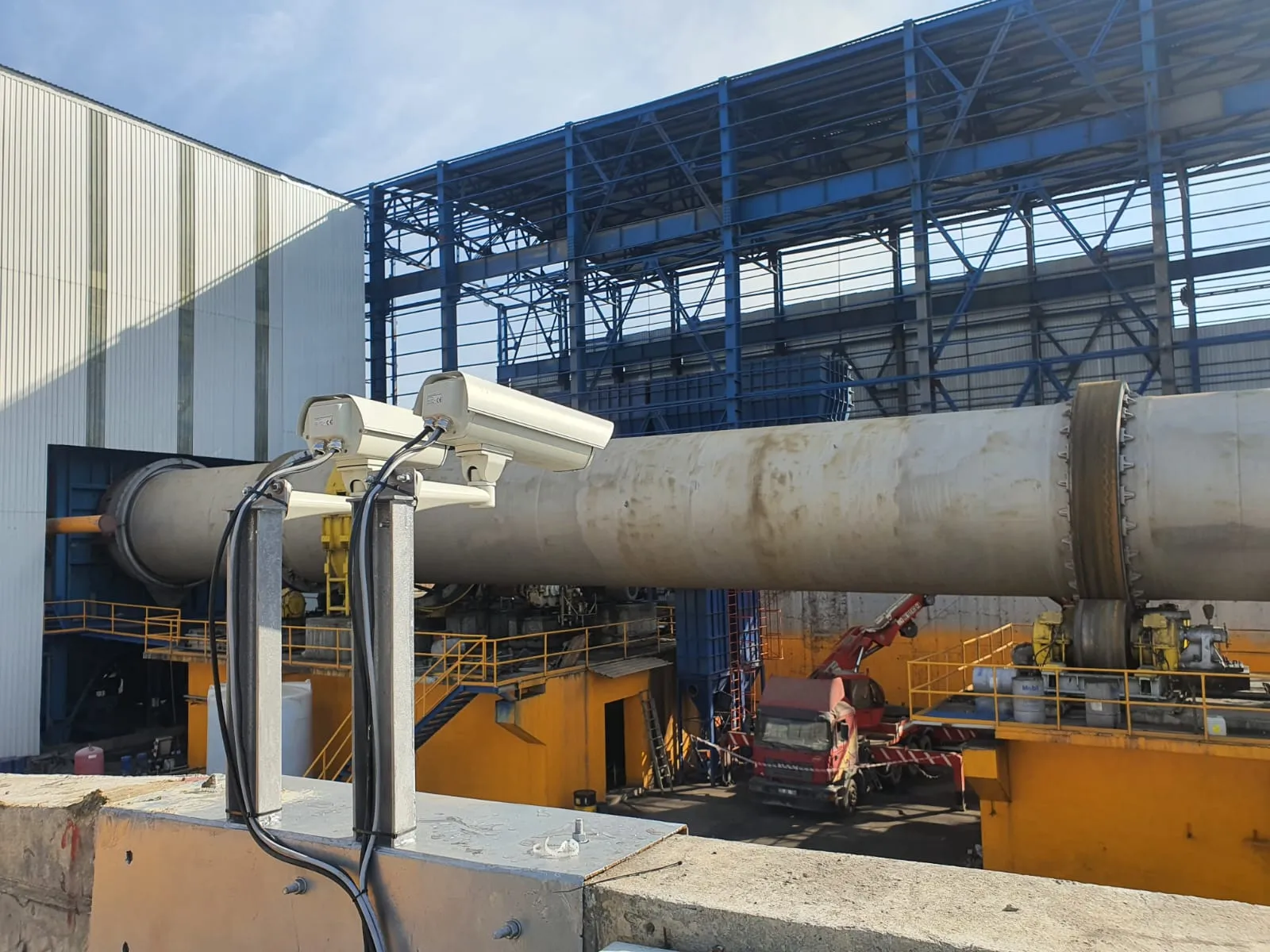

카메라 본체는 소형이면서 견고합니다. 일반 크기는 렌즈와 초점 위치에 따라 46×56×68~77 mm, 무게는 237~251 g입니다. 양극 산화 알루미늄 하우징(IP67)으로 먼지와 물을 차단하며, IEC 60068 기준의 진동과 충격 테스트를 통과했습니다. 작동 허용 온도는 0~50 °C이며, 쿨링자켓(CoolingJacket Advanced)을 사용하면 최대 315 °C까지 환경 확장이 가능하며, PIF도 내장할 수 있습니다. 야외 하우징을 통해 외부 환경에서도 설치가 가능합니다. 고온 USB 케이블(180~250 °C)과 스테인리스 마운팅 베이스를 사용하면 열과 기계적 하중이 있는 환경에서도 쉽게 설치할 수 있습니다.

모바일 현장 시운전은 Android용 IRmobile 앱을 통해 가능합니다. USB OTG 기능이 있는 스마트폰이나 태블릿에서 실시간 방사 영상 확인, 팔레트 적용, 자동 온/냉점 감지, 스냅샷 촬영까지 가능하여, 노트북 없이도 공장 현장에서 빠르게 정렬과 진단을 수행할 수 있습니다.

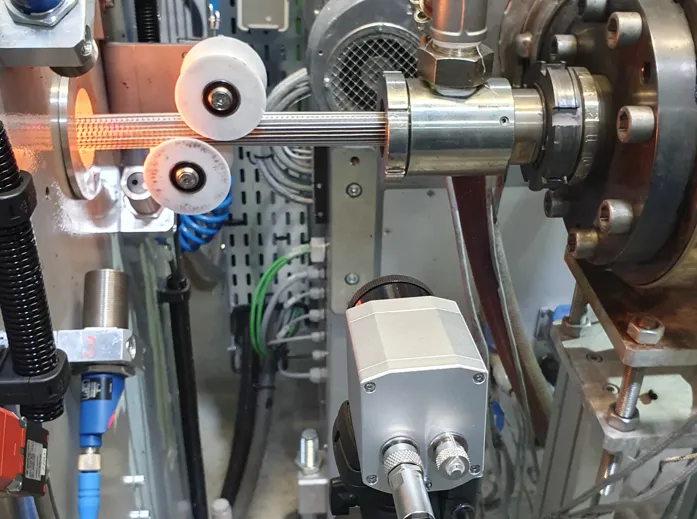

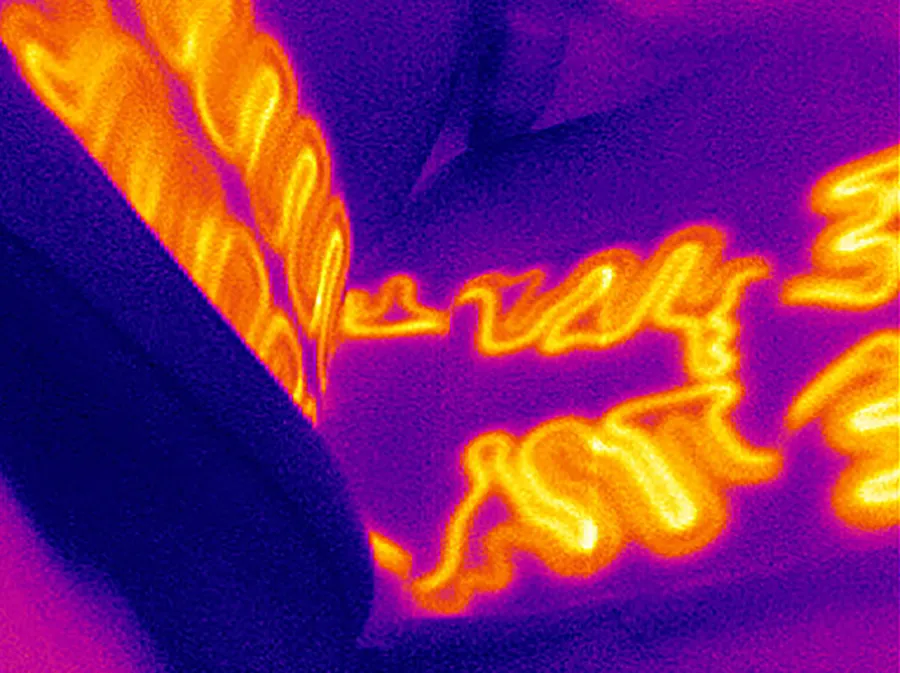

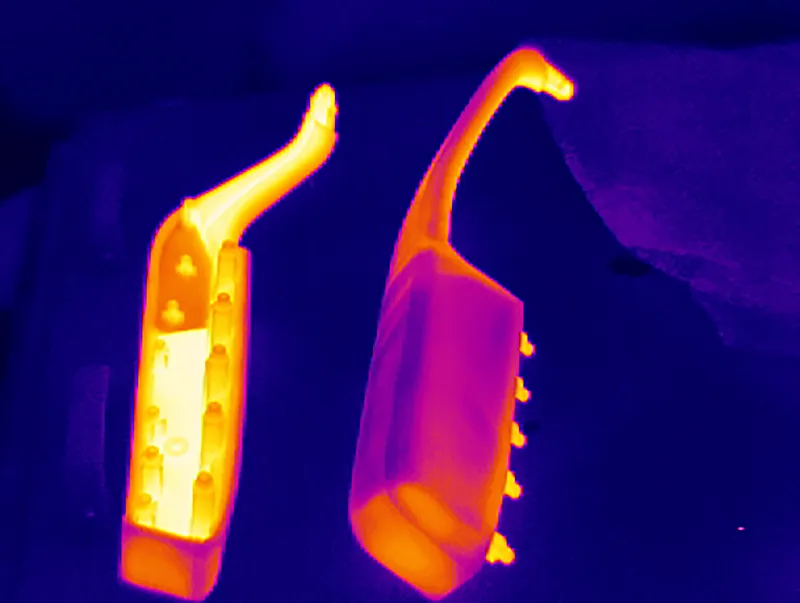

PI 400i는 전자 조립, 플라스틱 압출 및 캘린더링, 재료 및 부품 시험, 케이블 하니스, 전기 캐비닛 등 산업 공정에서 연속적 열 모니터링에 적합하며, 핫스팟 감지와 알람 기능으로 조기 대응이 가능하고, fail-safe 출력으로 인터락과 안전 로직을 지원합니다. 방사 영상 기록 기능으로 추적 가능성과 원인 분석이 가능하며, 컨베이어 또는 회전 부품과 같은 이동 대상은 라인 스캔 측정으로 고속 온도 프로파일링이 가능합니다.

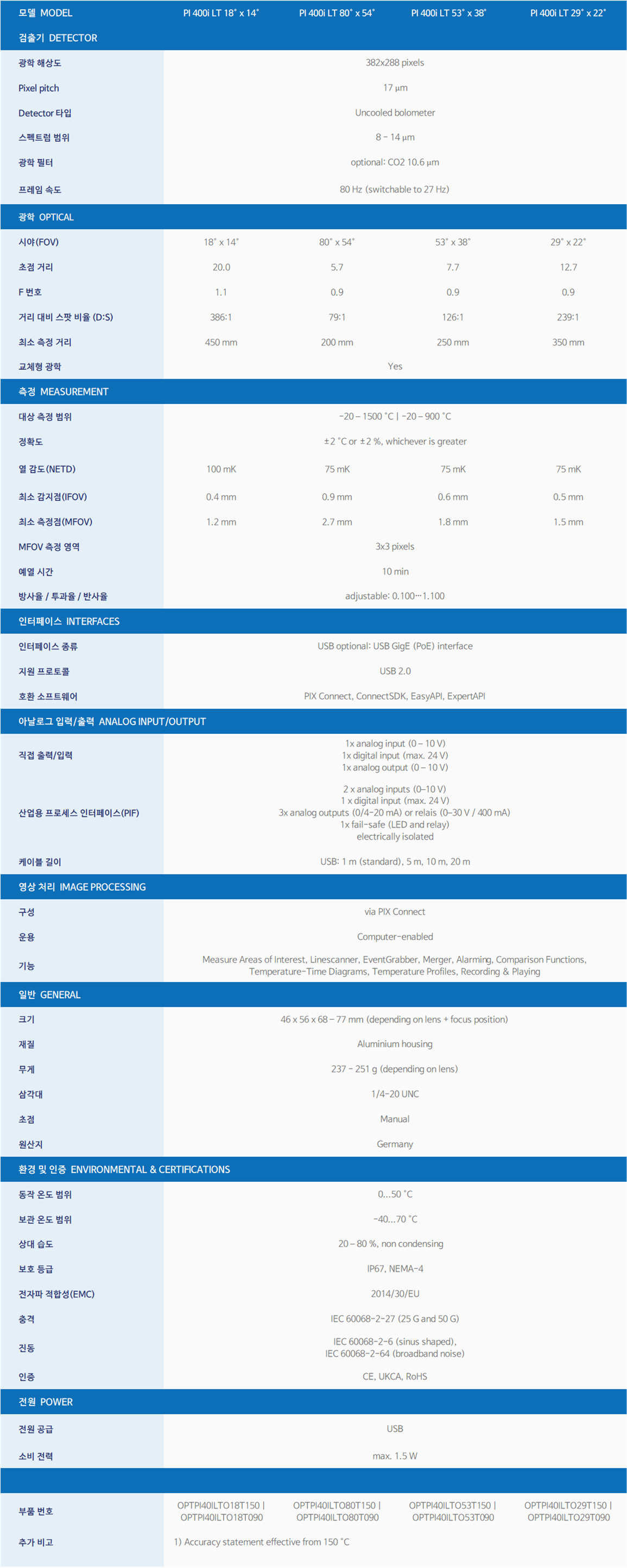

일반 제공 구성품에는 카메라와 렌즈 1개, 1 m USB 케이블, 테이블 삼각대, PIF 케이블 및 단자 블록, PIX Connect 소프트웨어, 테스트 인증서, 알루미늄 운송 케이스가 포함됩니다. 장거리 연결을 위해 최대 20 m USB 케이블도 주문 가능합니다. 결과적으로 PI 400i는 382×288 픽셀 해상도, 80 Hz 촬영 속도, 교체 가능한 렌즈, 견고한 프로세스 인터페이스, 풍부한 소프트웨어 및 SDK 기능을 갖춘 산업용 통합 최적화 열화상 카메라입니다.



- 열화상 카메라 Pi 400i

- USB 케이블 (1 m)

- 출력/입력용 케이블 (1 m) 및 터미널 블록 포함

- 삼각대

- 전용 케이스 (IP67 등급)

- Optris PIX Connect 소프트웨어 패키지

- 제품 매뉴얼
