제품소개
신뢰할 수 있는 계측 기술로 구성된 제품 솔루션 입니다.
450 °C ~ 1800 °C
Xi 1M FP 퍼니스 패키지는 가혹한 산업 환경에서도 사용하도록 설계된 솔루션입니다. 워터쿨링 하우징과 플랜지 라미나 에어퍼지(Air purge flange laminar)는 고온 산업 환경에서 Xi 적외선 카메라가 안정적으로 작동하도록 돕는 핵심 장치입니다.
케이블을 포함한 전체 패키지는 최대 250°C의 주변 온도에서도 견딜 수 있도록 설계되었으며, 견고한 하우징 구조 덕분에 고온 환경에서도 카메라가 안정적으로 작동할 수 있습니다.
플랜지 라미나 에어퍼지는 퍼니스 벽면에 직접 장착할 수 있어 설치가 쉽고, 통합된 보호 유리 덕분에 카메라 광학부를 최적으로 보호합니다. 먼지, 연기, 가스 등이 많은 환경에서도 렌즈를 깨끗하게 유지하여 정확하고 신뢰성 있는 온도 측정이 가능합니다.
패키지는 사전 조립 및 배선된 상태로 제공되어, 설치 후 바로 사용할 수 있습니다.
- 최대 250°C의 고온 환경에서 사용 가능
- 퍼니스 벽면 장착용 에어 퍼지 플랜지 포함
- 고온용 케이블, 길이 5 m 또는 10 m 선택 가능
- 제어 시스템과 쉽게 연동 가능한 프로세스 인터페이스 제공
- 사전 조립·배선 완료되어 설치 후 바로 사용 가능
-

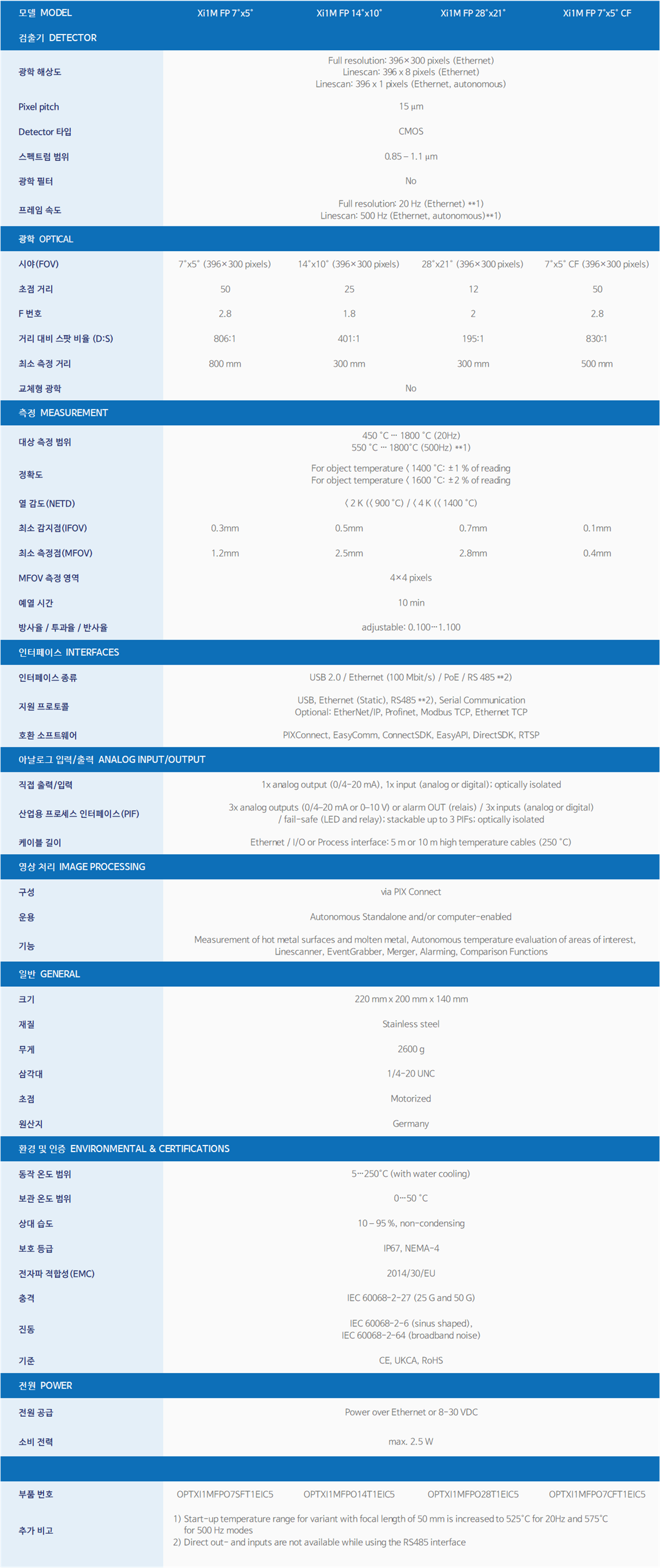

Specification
-
Product Description

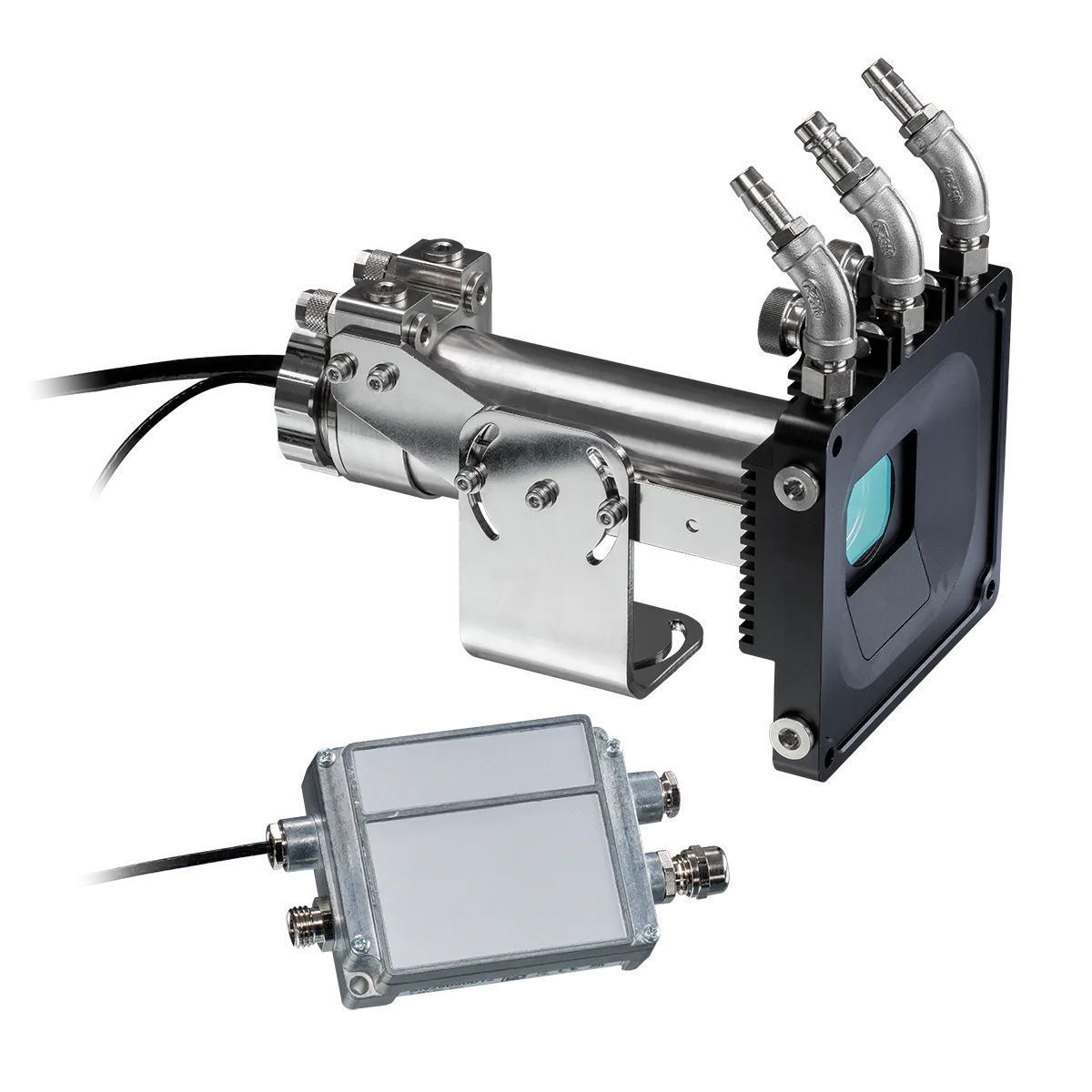

Xi 1M FP 퍼니스 패키지는 매우 가혹한 산업 환경에서도 Xi 1M 적외선 카메라를 안전하게 보호하도록 설계된 솔루션입니다. 이 패키지는 Xi 1M 카메라, 워터쿨링 하우징, 보호 유리가 포함된 플랜지 라미나 에어퍼지, 그리고 프로세스 인터페이스로 구성되어 있습니다. 최대 250°C의 주변 온도에서도 안정적으로 작동할 수 있도록 견고하게 설계되어, 고온 환경에서도 카메라가 정확하고 신뢰성 있는 온도 측정을 수행할 수 있습니다.
하우징은 권장 수냉 유량 1~5 L/min, 수온 30°C 이하로 설계되어 있어, 카메라 과열을 효과적으로 방지하며 온도 측정의 정확성을 유지합니다. 플랜지 라미나 에어퍼지는 먼지, 연기, 유해 가스가 있는 환경에서 카메라 렌즈를 보호하며, 필요 시 램리너 공기 흐름(렌즈 평행)과 직각 공기 흐름 중 선택할 수 있어, 퍼니스 내부의 열기류(치미 효과)로 인한 렌즈 과열을 예방하는 데 매우 유용합니다.
퍼니스 패키지는 지속적인 모니터링이나 기타 고온 공정에서도 카메라가 최적의 성능을 유지할 수 있도록 보호와 냉각 기능을 동시에 제공합니다. 패키지는 사전 조립 및 배선된 상태로 제공되며, 설치 환경에 맞춰 일부 구성 옵션도 선택할 수 있습니다.
고객은 케이블 길이 5 m 또는 10 m를 선택할 수 있으며, 최대 250°C까지 사용 가능합니다. 광각 렌즈부터 망원 렌즈까지 다양한 광학 옵션을 선택할 수 있습니다. 기본 교정 온도 범위는 450°C ~ 1800°C로, 추가 서브 레인지 없이도 다양한 고온 공정에 적용할 수 있어, 특히 열처리 공정이나 금속 산업에서 큰 장점을 제공합니다.
이더넷 케이블은 PoE(Power over Ethernet) 기능 옵션을 제공하며, 표준 입력·출력 케이블 대신 산업용 프로세스 인터페이스를 선택하면 아날로그/알람 출력이 늘어나고, 추가적인 페일세이프 릴레이도 사용할 수 있어 PLC와의 신호 통합이 원활하게 가능합니다.
-
Areas of Application
-
Software
-
Downloads
-
FAQs
-
Scope of Supply- 열화상 카메라 Xi 1M
- 워터쿨링 하우징
- 플랜지 라미나 에어퍼지 (보호 윈도우 포함)
- Ethernet 또는 PoE 케이블
- I/O 케이블 또는 산업용 프로세스 인터페이스(Industrial PIF)
- 케이블 길이 선택 가능 (5 m 또는 10 m)
- 제품 코드: OPTXI41FP
