배전망의 원활한 운영을 유지하는 것은 산업 설비와 인프라를 보호하는 데 매우 중요합니다. 노후 인프라와 저렴한 전력 수요 증가로 인해 에너지 회사들은 큰 압박을 받고 있으며, 이는 변전소와 배전망에 부담을 주어 비용이 큰 브라운 아웃(brownout)이나 블랙 아웃(blackout)의 발생 가능성을 높입니다. 따라서 기존 시설에 효과적으로 설치할 수 있는 모니터링 솔루션은 필수적이며, 이를 통해 설비 고장을 예방하고, 용량을 확보하며, 안정성을 유지하고, 비용을 관리할 수 있습니다.

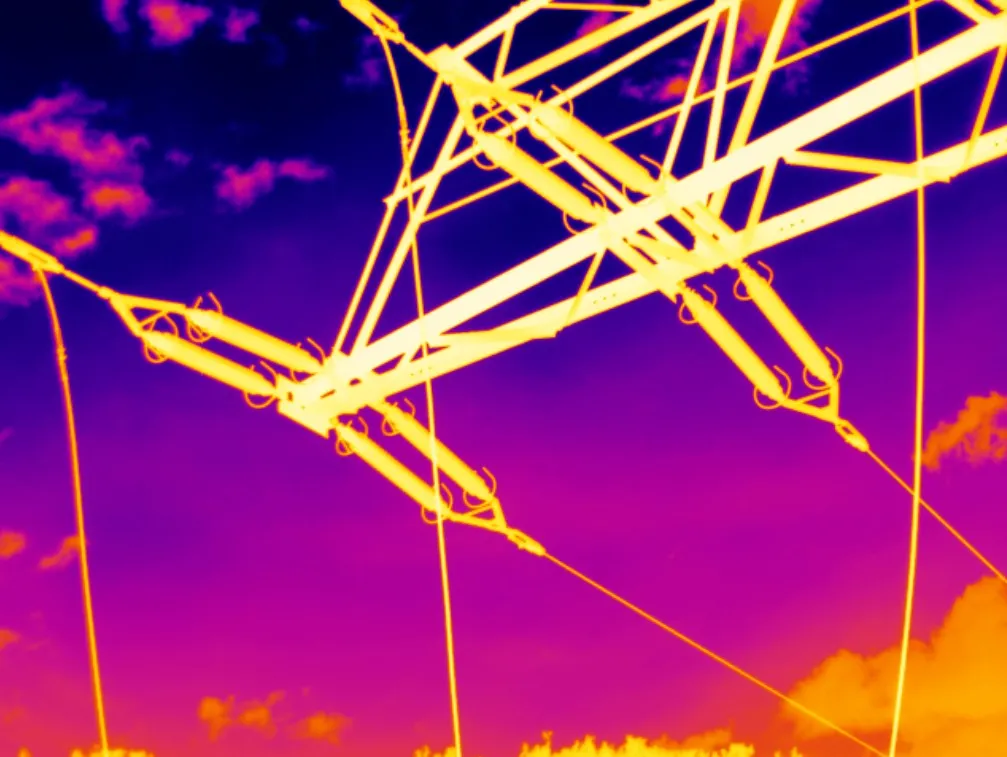

변전소 구성 요소에서 열이 어떻게 이동하는지 이해하는 것은 매우 중요합니다. 전기 저항으로 인해 부품이 시간이 지나면서 마모될 수 있으며, 일부는 빠르게 손상되기도 합니다. 전류가 이러한 손상된 부품을 통과하면 열이 발생합니다. 열화상 기술은 이러한 문제를 시각화하여 잠재적 고장을 조기에 감지할 수 있게 해줍니다. 그러나 기존에는 핸드헬드 적외선 스캐너만으로는 주요 변전소 구성 요소를 지속적으로 모니터링하기에 충분하지 않다는 사실이 점점 인식되고 있습니다. 특히 전력 부하가 높은 시간대에 모든 변전소에 전문가를 배치하는 것은 현실적으로 어렵습니다.

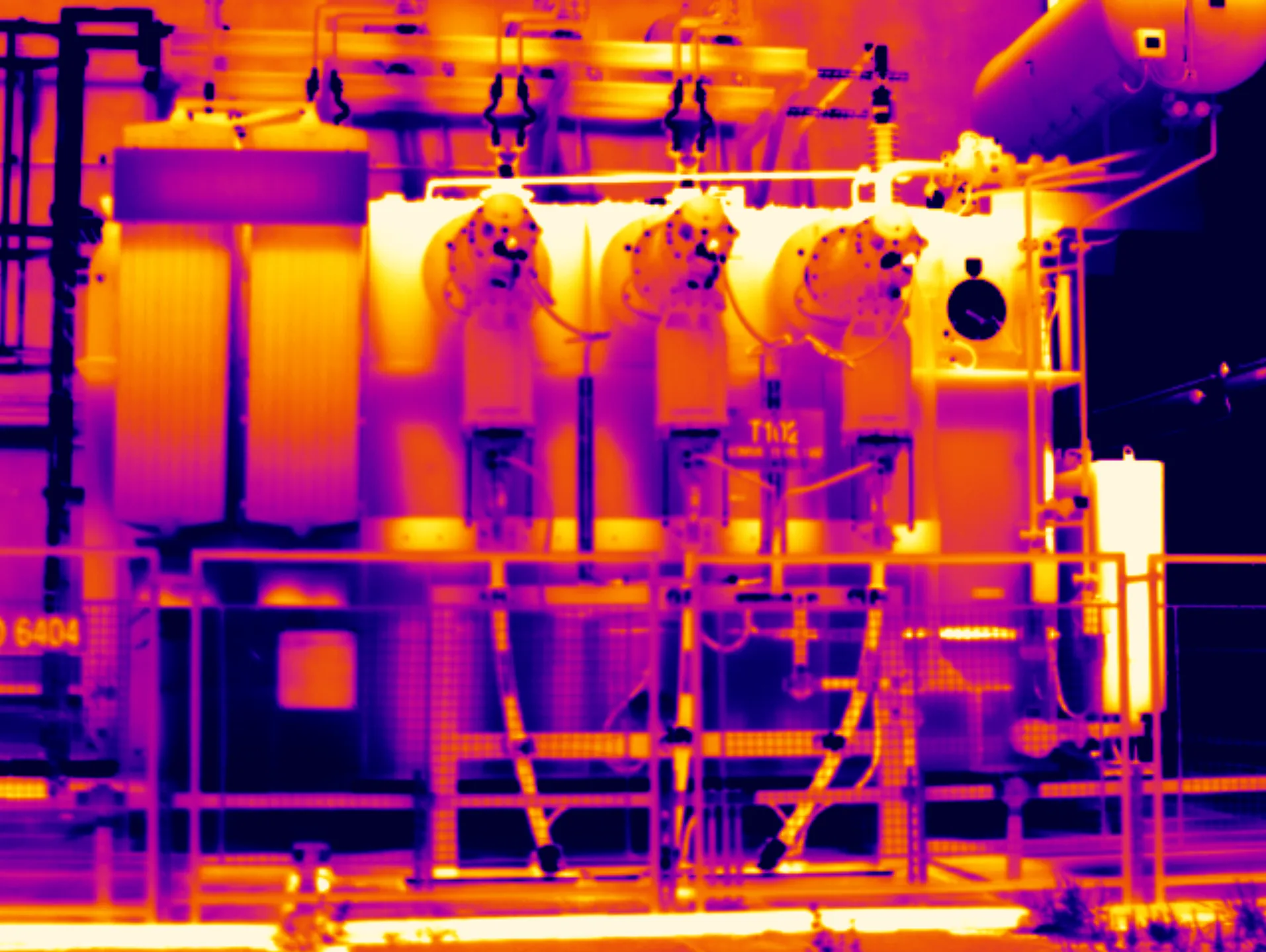

열화상 카메라는 예방 유지보수 전략에서 핵심 역할을 합니다. 전기 설비에서 문제가 커지기 전에 감지하여 비용을 절감할 수 있습니다. 변압기 과열과 같은 중요한 변전소 부품의 고장은 심각한 문제를 초래할 수 있습니다. 고정 설치형 열화상 카메라는 중요한 부품을 24시간 모니터링하며, 온도 변화를 통해 마모 또는 잠재적 고장을 감지합니다. 이전에는 열화상 카메라의 높은 비용 때문에 광범위한 활용이 제한되었습니다.

또한 이 시스템은 제지 공장, 제재소, 바이오매스 발전소, 금속 스크랩 시설, 폐기물 재활용 시설과 같이 화재 위험이 높은 실외 환경에서 초기 화재 감지에도 활용됩니다. 이러한 시설에서 발생하는 화재로 인한 연간 손실은 조기 감지 시스템 부족이 주요 원인입니다. 열화상 카메라는 넓은 공간을 모니터링하고 조기 경보를 제공하여 화재 대응 계획을 신속하게 시행하는 데 필수적입니다.

산업 현장에서는 극한 온도 환경에서도 장비 모니터링과 화재 예방이 필요합니다. 예를 들어, 석탄이나 목재 칩을 운반하는 컨베이어 시스템은 저온 환경에서 베어링 과열로 인해 운영이 중단되거나 화재 위험이 증가할 수 있습니다. 목재 칩 가공 과정에서는 마찰로 인해 스파크가 발생해 화재가 발생할 수도 있습니다. 또한 부패하는 멀치나 바이오매스 더미는 자연 발화할 수 있어 인근 공장이나 주거 지역에 큰 위험을 줄 수 있습니다.

PI 640i CM 패키지는 이러한 까다로운 환경에서 지속적인 모니터링 요구를 해결하도록 설계되었습니다. 과열 또는 화재 위험이 감지되면 조기 경보를 제공하며, 장비와 화재 위험을 효과적으로 모니터링하는 데 필요한 모든 구성 요소를 포함하고 있습니다. 패키지는 열화상 카메라, 히터와 팬이 내장된 실외 하우징, 전면 유리 에어 퍼지, HD 영상 카메라, USB-Server Gigabit(PoE) 장치를 포함하여 장거리 영상 전송이 가능합니다.

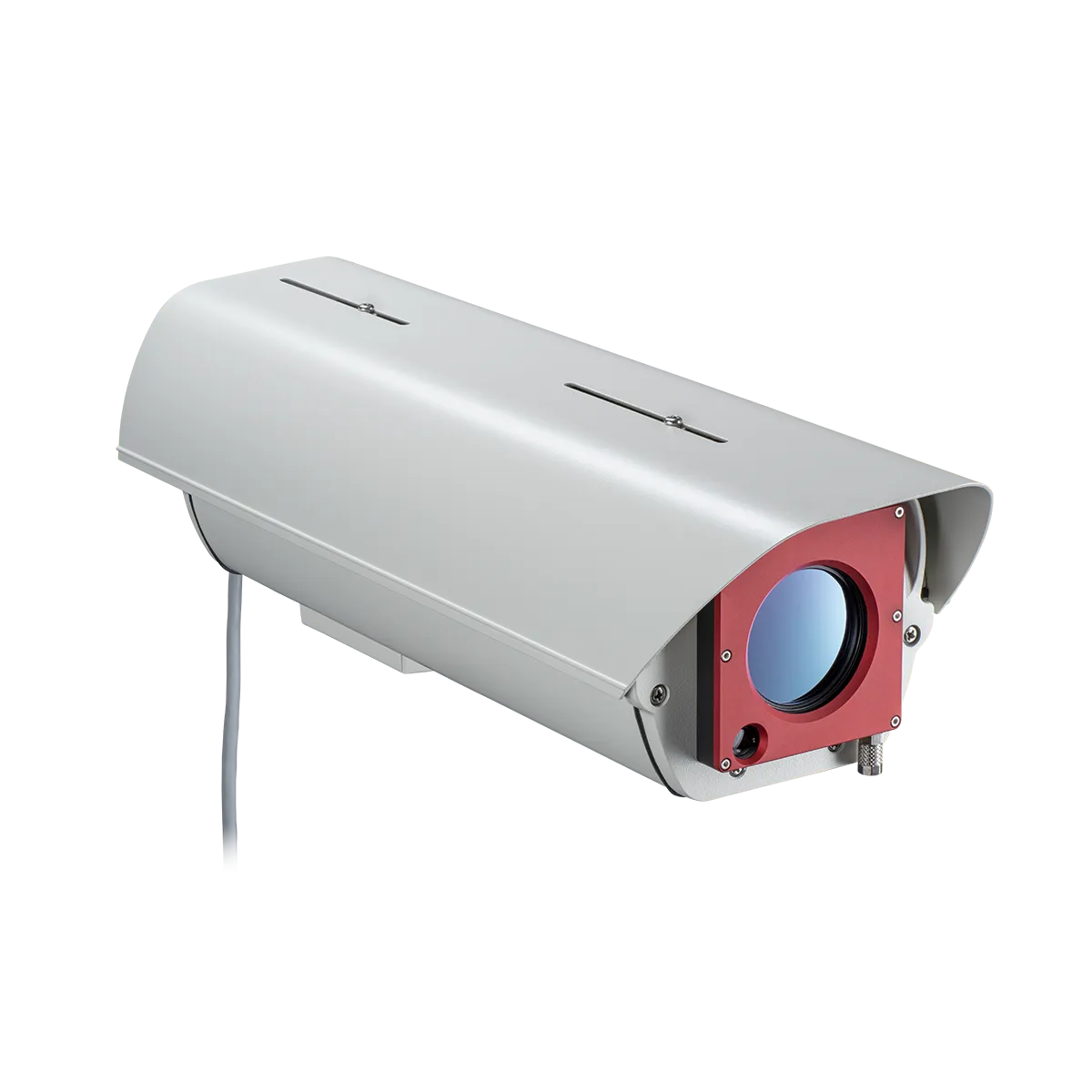

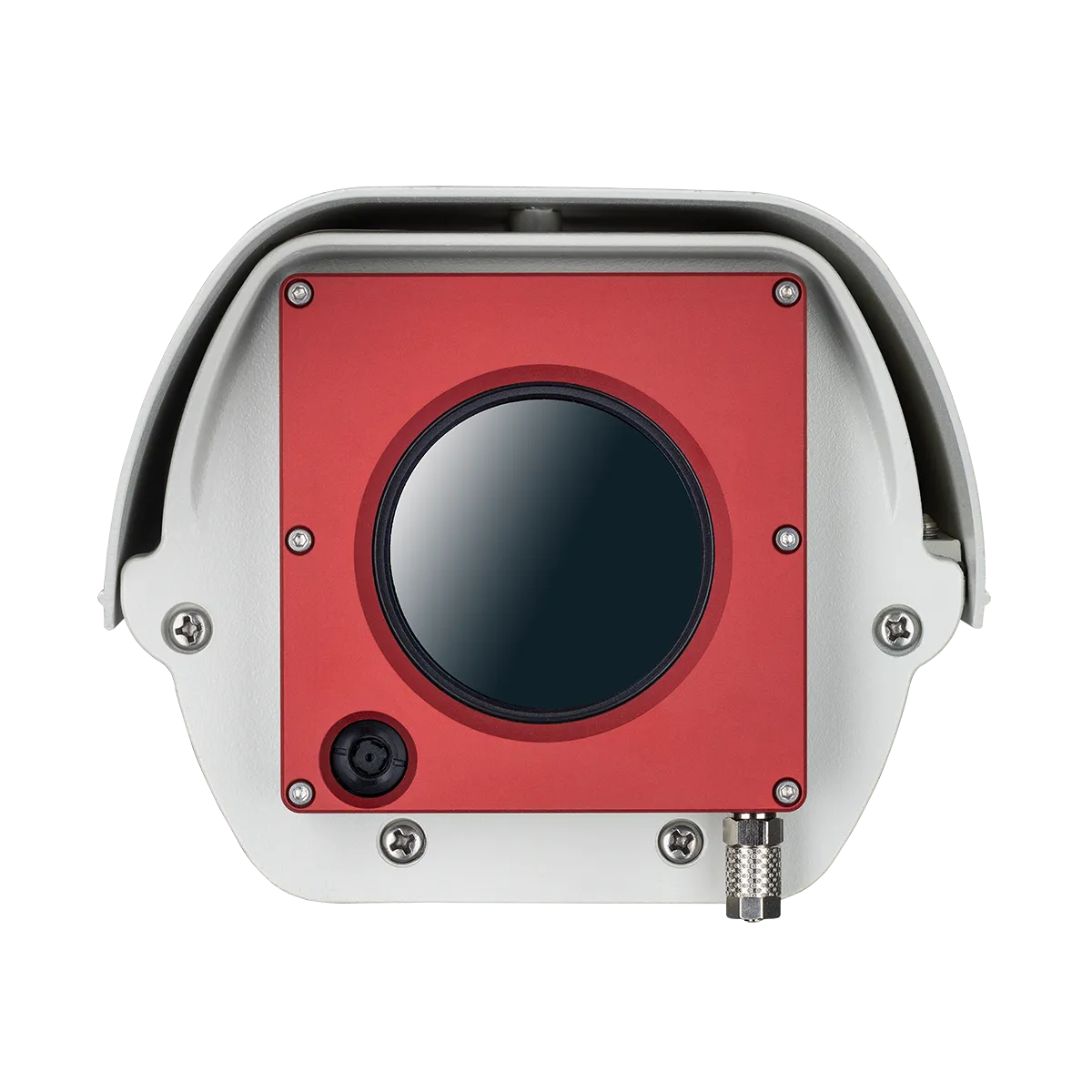

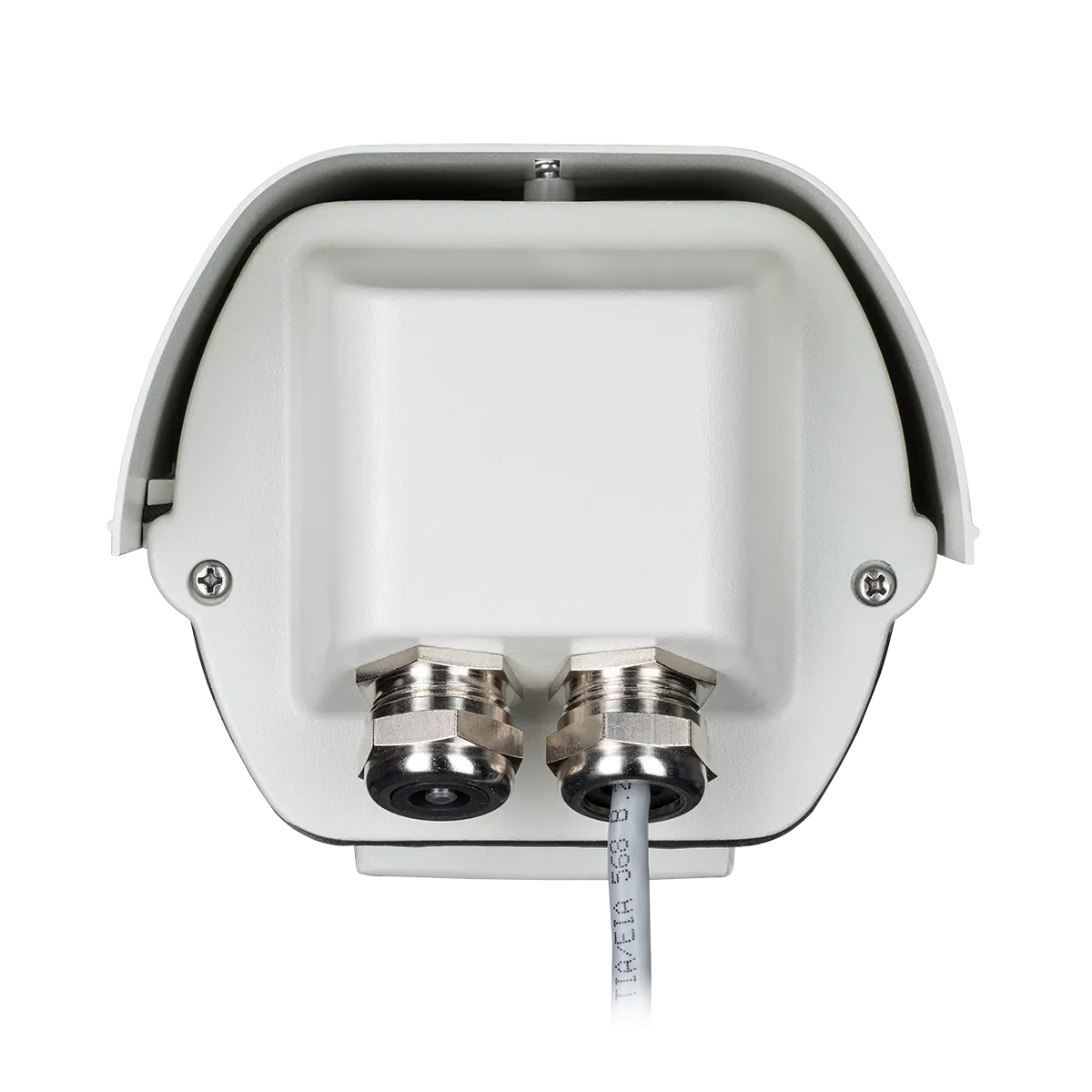

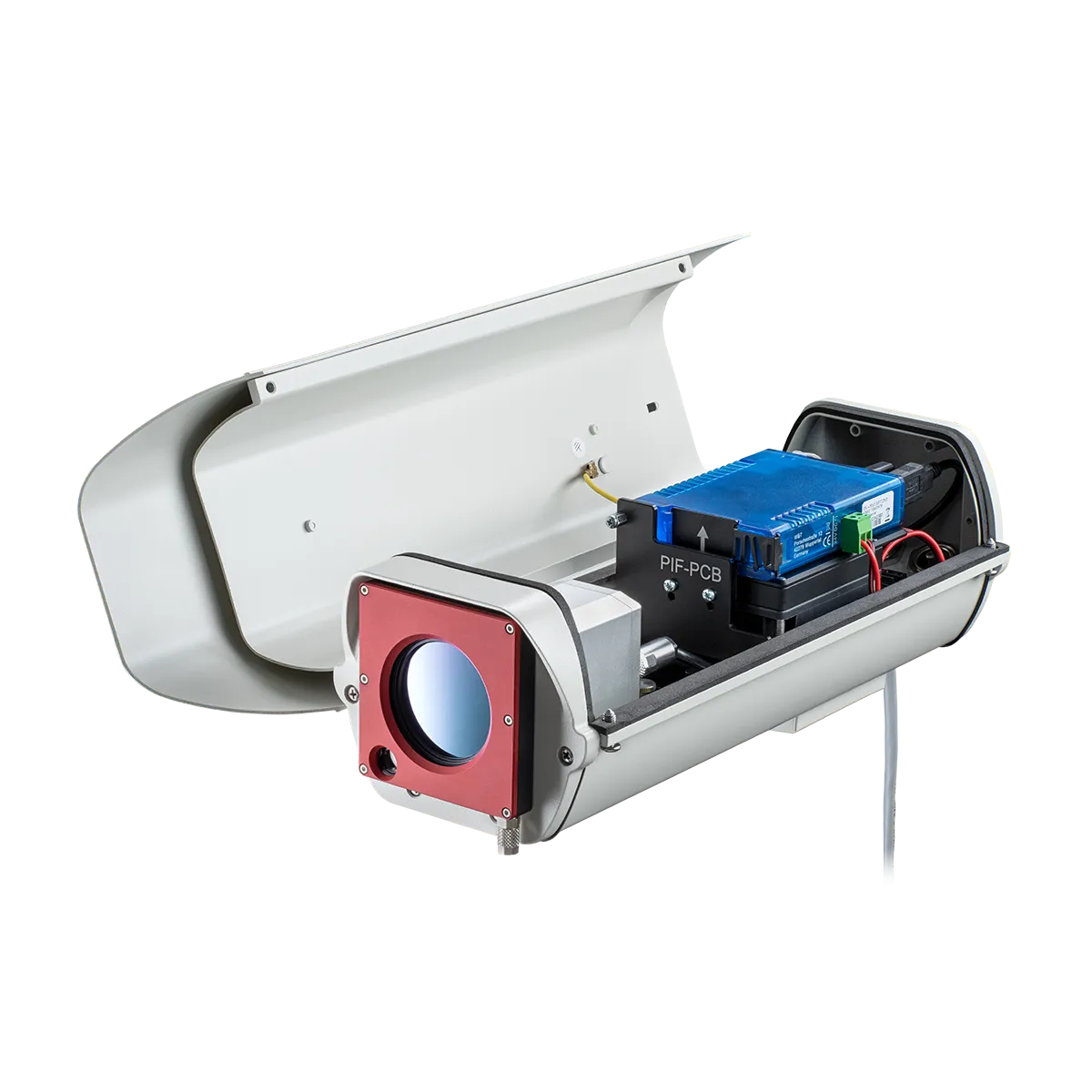

PI 640i CM 패키지는 PI 640i 적외선 카메라, VIS 카메라, USB-Server Gigabit(PoE) 장치를 벽걸이형 실외 하우징에 사전 조립된 상태로 제공합니다. 새롭게 설계된 Optris 하우징은 내장 히터와 팬을 갖추고 있어 –40 °C ~ 50 °C 환경에서도 정확한 측정을 유지할 수 있습니다.

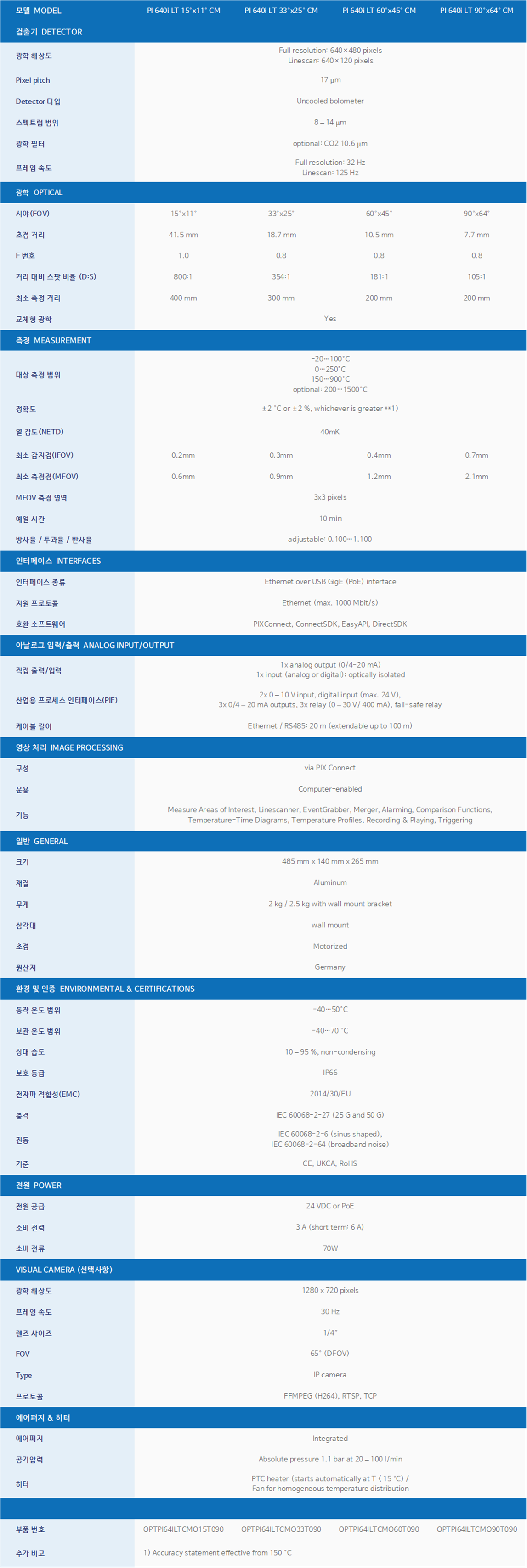

640 × 480 픽셀 해상도와 32Hz 프레임 속도를 가진 PI 640i 적외선 카메라는 40 mK의 열 감도로 미세한 온도 차이까지 감지할 수 있습니다. HD VIS 카메라는 1280 × 720 픽셀 해상도, 30Hz 프레임 속도, 65° 시야각을 제공하며, 열화상과 영상 정보를 결합해 조기 화재 감지를 지원합니다.

PI 640i CM 패키지는 이러한 구성 요소를 하나의 비용 효율적인 패키지로 통합하여 맞춤 설치 대비 큰 비용 절감을 제공합니다. 다양한 위치에서 더 많은 영역을 모니터링할 수 있어 화재 안전성을 높이며, 저렴한 비용으로 넓은 지역을 커버하고 보다 효율적인 조기 화재 감지 솔루션을 제공합니다.

패키지의 감지 전략은 640 × 480 고해상도 적외선 카메라의 모든 픽셀을 사용해 핫스팟을 탐지합니다. 고속 프로세서를 갖춘 PI 640i는 시야 내 온도가 설정값을 초과하면 지속적으로 스캔합니다. 또한 카메라의 프로세스 인터페이스 포트를 통해 외부 제어 장치나 스프링클러 시스템에 알람 신호를 보낼 수 있습니다. 추가 모듈을 장착하면 서로 다른 카메라 시야에서 화재 경보 온도를 설정할 수 있어 화재 위험 감지 및 대응 능력을 높일 수 있습니다.

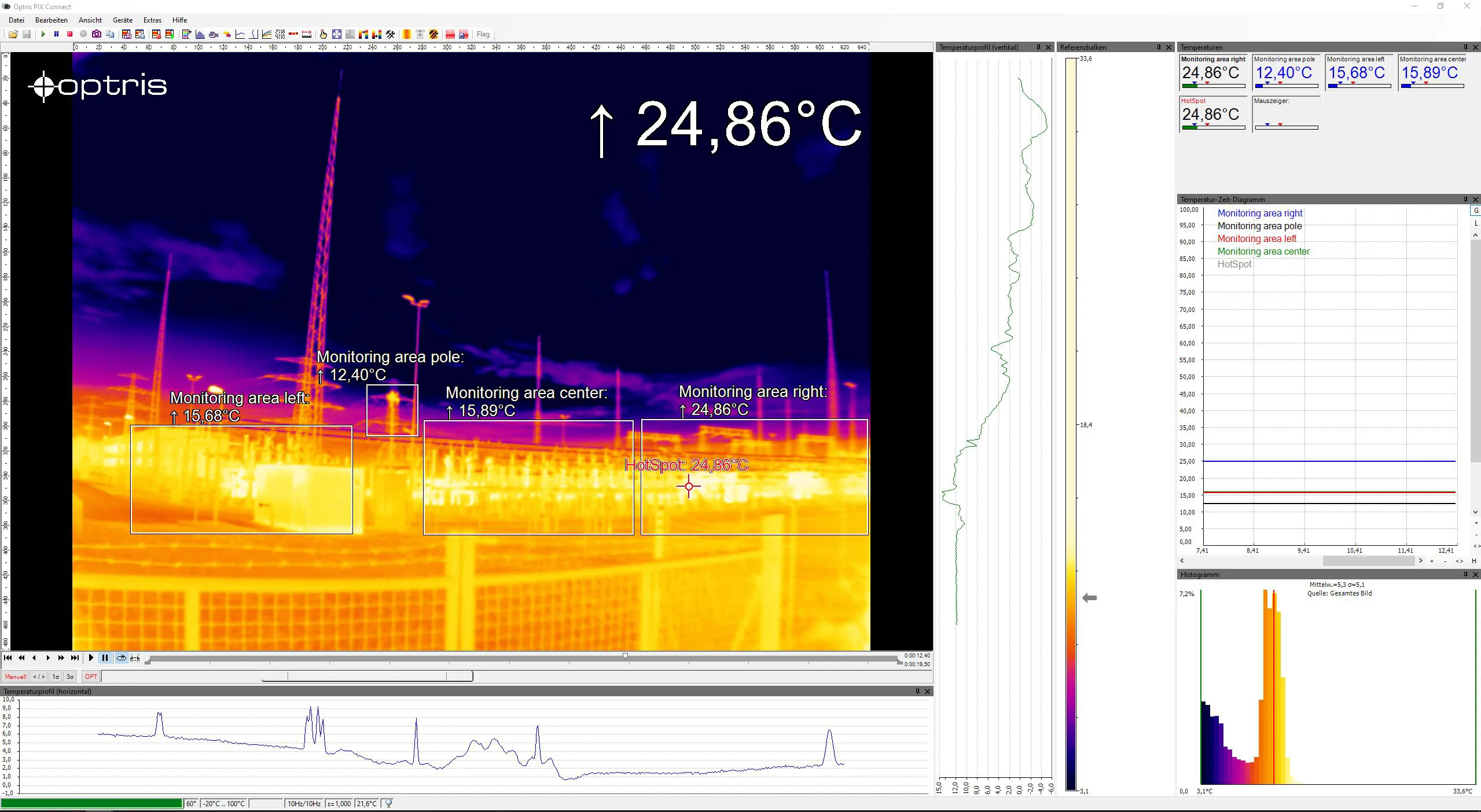

이 시스템은 PIX Connect 소프트웨어를 실행하는 제어실 PC로 고해상도 열화상과 영상 이미지를 전송할 수도 있습니다. 소프트웨어는 서로 다른 위치에서 촬영된 여러 이미지를 동시에 표시해, 배기 파이프나 반사면 등 잘못된 경보를 식별할 수 있습니다. 이는 불필요한 화재 경보나 대피를 방지하는 데 중요합니다.

독일에서 설계 및 제작된 PI 640i CM 패키지는 효과적이고 합리적인 조기 화재 감지 솔루션입니다. 전 세계 엔지니어 지원을 통해 다양한 산업 환경에서도 성공적인 설치와 운용이 가능합니다. 높은 신뢰성과 경제성, 그리고 뛰어난 기능을 갖춘 PI 640i CM 패키지는 장기적인 지속 모니터링 능력을 개선하고자 하는 산업용 설비에 최적의 선택입니다.

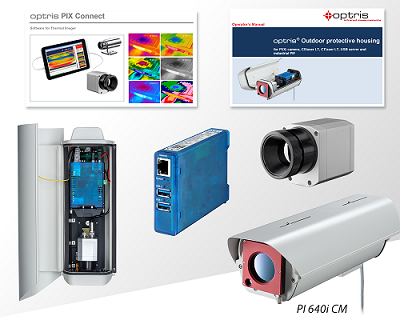

- 열화상 카메라 PI 640i

- HD 비디오 카메라

- 실외용 보호 하우징 (USB 서버 기가비트 HT 및 에어퍼지 포함)

- Optris PIX Connect 소프트웨어 패키지

- 실외용 보호 하우징 매뉴얼
