열화상 카메라 PI 시리즈 PI 640i G7

150 °C ~ 3000 °C

Optris PI 640i G7 열화상 카메라는 유리 공정에서 7.9 µm 파장대역을 사용하여 정확한 온도 측정을 지원합니다. 기본 제공되는 120° 초광각 렌즈(FOV 120° × 100°)로 단일 카메라로 대형 용광로나 플로트 라인, 강화 구간까지 넓은 영역을 모니터링할 수 있습니다. 또한 15° × 11°부터 120° × 100°까지 교환 가능한 렌즈를 제공하여 작업에 맞는 픽셀 커버리지와 작업 거리를 설정할 수 있습니다.

640 × 480 VGA 해상도와 17 µm 픽셀 크기의 검출기를 통해 작은 결함도 식별 가능하며, 32 Hz에서 125 Hz(640 × 120 서브프레임)까지 프레임 속도를 지원하여 빠른 움직임도 선명하게 촬영할 수 있습니다. 3 × 3 픽셀 MFOV를 활용하면 국소적인 핫스팟 분석이 가능하며, 소프트웨어 라인 스캐너 모드를 통해 검출기 행을 연속 온도 프로파일로 변환하여 전체 열 이미지와 프로파일을 동시에 기록할 수 있습니다. 이를 통해 기존 거울 기반 라인 스캐너를 대체하고 설치 및 유지보수가 간편해집니다.

유리 측정 정확도는 방사율(emissivity)에 크게 좌우되며, 7.9 µm 대역은 일반 유리의 높은 방사율에 최적화되어 반사 및 투과 영향과 시야각 의존성을 최소화합니다. 표준 범위에서 150°C~900°C까지 측정 가능하며, 추가 공장 교정을 통해 3000°C까지 측정 가능하여 초고온 공정도 시각화할 수 있습니다.

PIX Connect 소프트웨어는 핫/콜드 스팟 검색, 히스토그램, 프로파일, 이미지 차감, 알람, 녹화/재생 기능을 제공하여 공정 엔지니어가 한 도구에서 모든 분석을 수행할 수 있습니다. 실시간 또는 저장된 열화상 영상에서 개별 픽셀의 보정 온도를 추출할 수 있어 품질 문서화도 추적 가능합니다.

- 640 × 480 픽셀 해상도의 고성능 비냉각 USB 열화상 카메라

- 온도 범위: 150°C ~ 1500°C (옵션: 200°C ~ 3000°C)

- 유리 방사율에 최적화된 7.9 µm 파장대역

- 최대 125 Hz 빠른 프레임 속도

제품 카다로그(한) 제품 카다로그(영)

견적문의

목록으로

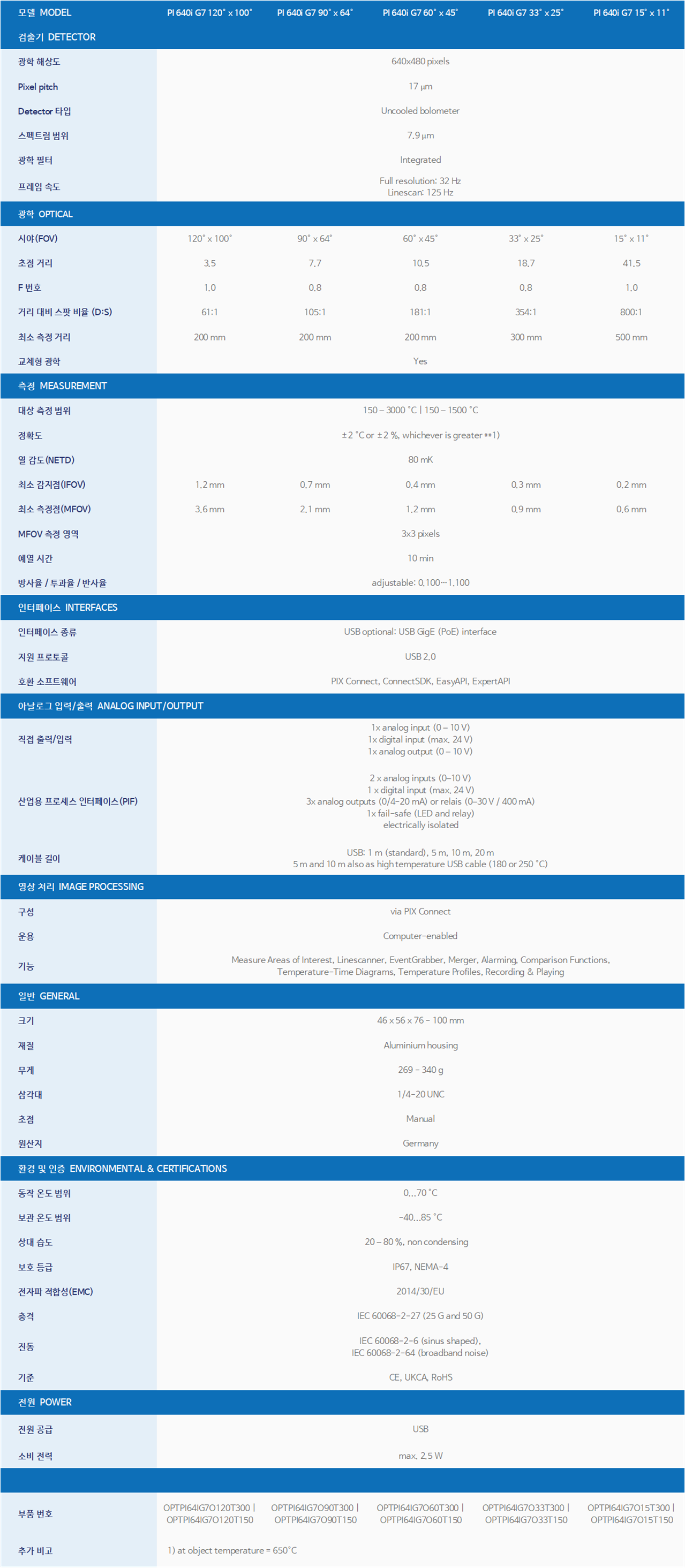

Specification
News
Product Description

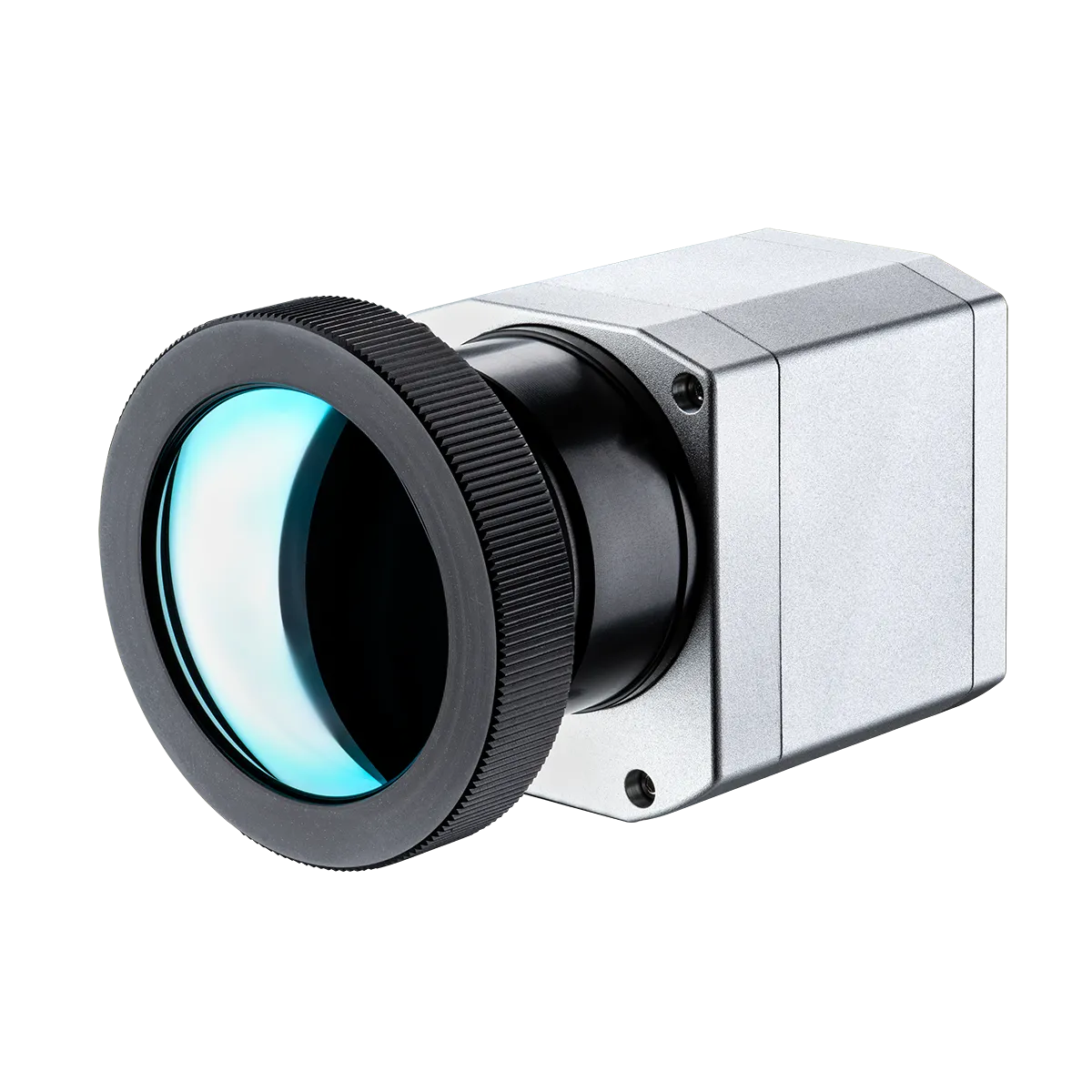

Optris PI 640i G7 열화상 카메라는 연구자와 공정 엔지니어를 위해 설계된 고성능 열화상 카메라로, 원격 온도 측정과 공정 제어를 지원합니다. 기본 구성에서 640 × 480 VGA 해상도로 고품질 이미지를 제공하며, 150°C~900°C 범위의 온도를 측정할 수 있습니다. 추가 공장 교정을 통해 최대 3000°C까지 측정이 가능하며, Optris Precision Line 시리즈 특유의 정밀한 방사율 측정과 선명한 열화상 이미지를 제공합니다.

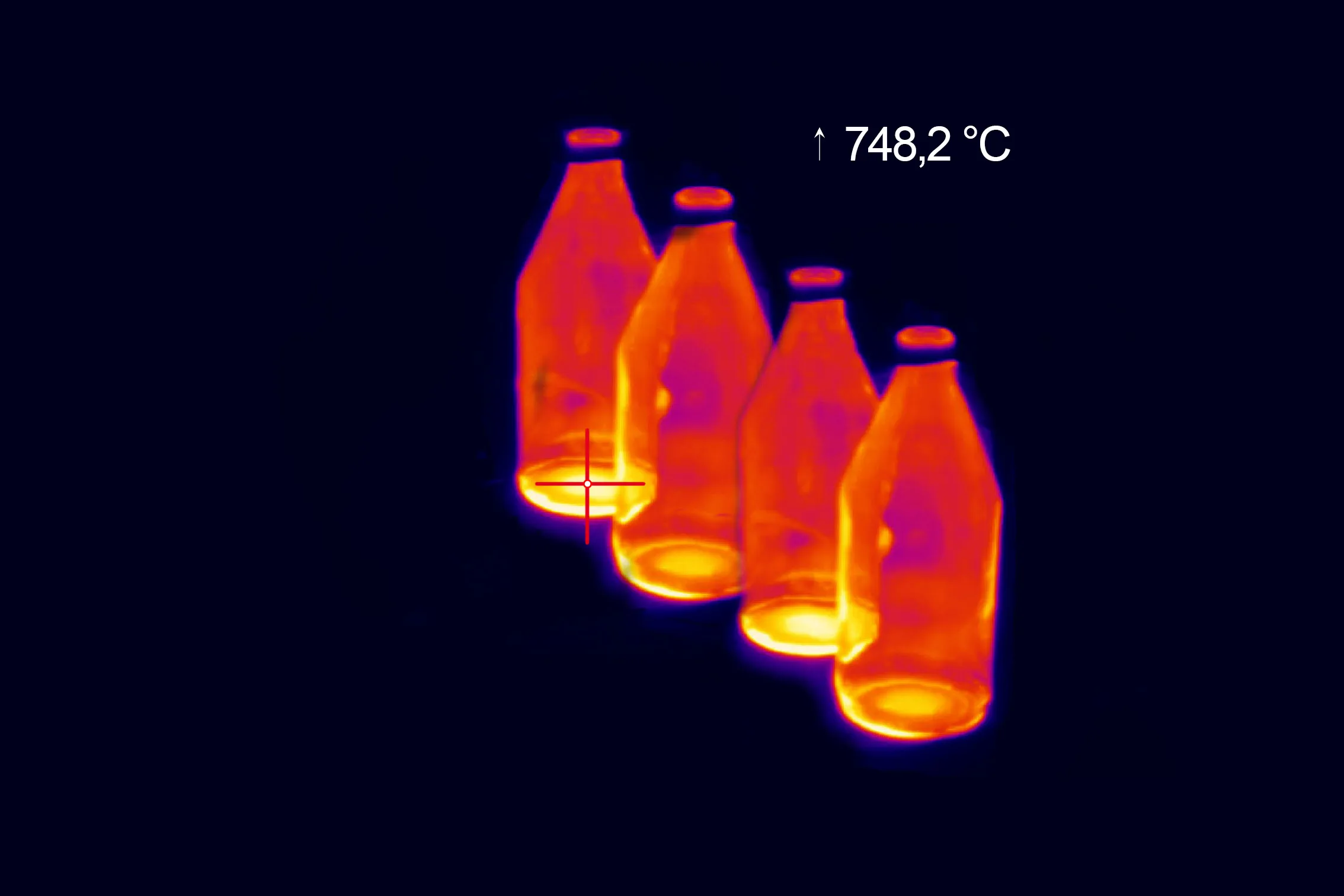

유리 온도를 정확하게 측정하기 위해서는 방사율이 핵심이며, 재질과 조건에 따라 달라질 수 있으므로 각 공정에 맞춰 적용해야 합니다. PI 640i G7은 7.9 µm G7 스펙트럼 대역을 사용하여 유리의 높은 방사율에 최적화되었으며, 반사와 투과 영향을 최소화합니다. 이 대역은 시야각에 따른 방사율 변화를 줄여, 사선에서도 정확한 표면 온도 측정이 가능합니다.
17 µm 픽셀 크기를 사용하여 3 × 3 픽셀만으로도 작은 측정 영역(MFOV)을 분석할 수 있으며, 고품질 광학 설계로 이미지 왜곡을 최소화하고 균일한 밝기를 유지합니다. 다양한 교환용 렌즈를 선택하여 목표물에 맞춘 최적의 시야와 픽셀 커버리지를 확보할 수 있습니다. 표준 모드에서 32 Hz, 고속 모드에서는 최대 125 Hz까지 프레임 속도를 지원하여 빠른 제조 공정에서도 정확한 온도 측정이 가능합니다.

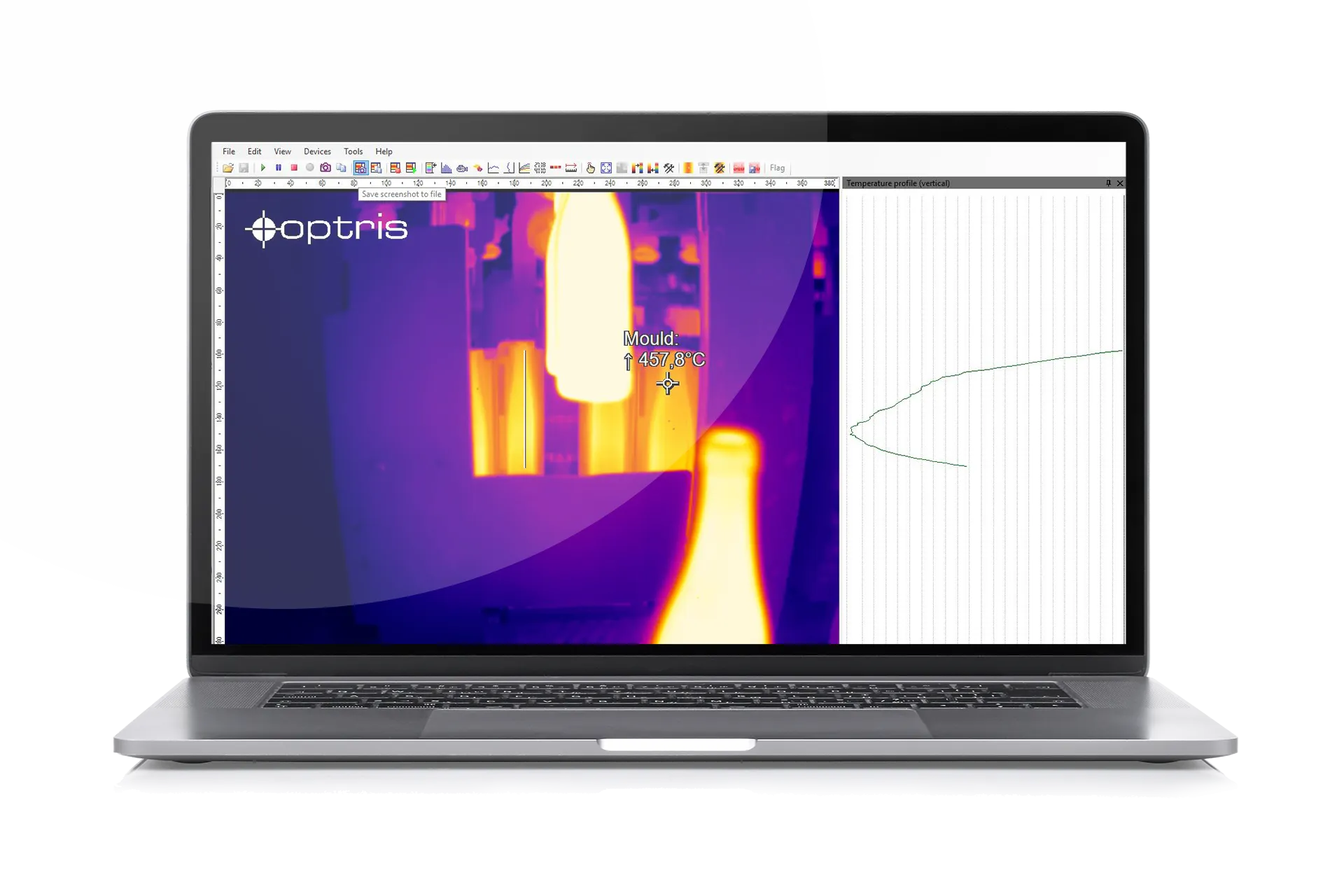

PI 640i G7은 Optris PIX Connect 소프트웨어와 연동됩니다. 무료로 다운로드 가능하며, 업데이트 역시 무상으로 제공됩니다. PIX Connect는 핫/콜드 스팟 탐지, 히스토그램, 온도 프로파일링, 이미지 차감, 알람 설정, 녹화/재생 등 다양한 열화상 분석 기능을 제공합니다. 연구자와 엔지니어는 실시간 또는 저장된 열화상 영상에서 픽셀 단위로 완전히 보정된 온도를 추출하고 문서화할 수 있으며, 시간-온도 데이터, 최고/최저/평균 온도 및 복합 알람 신호 수집도 가능합니다. 또한 프레임 단위 재생과 스냅샷 트리거 기능을 통해 온도 변화 기록과 분석을 손쉽게 수행할 수 있습니다.

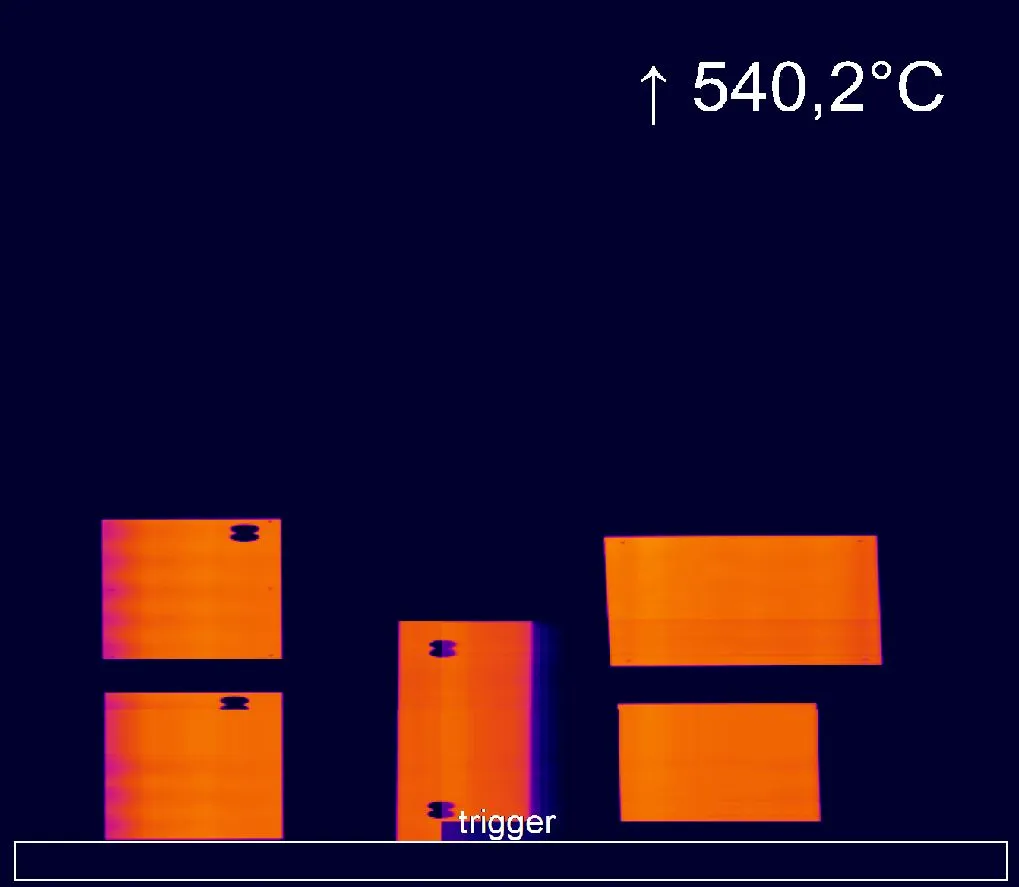

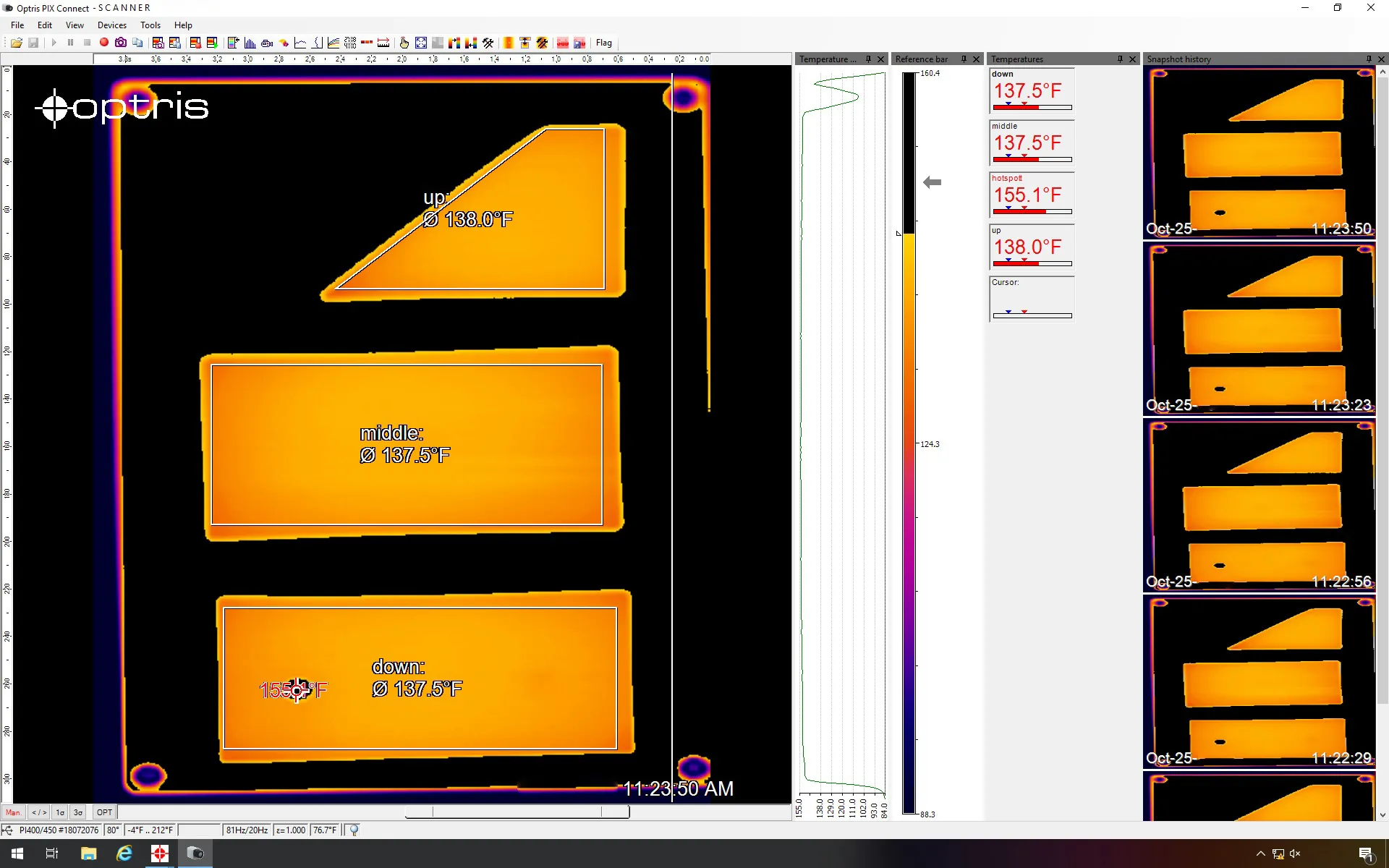

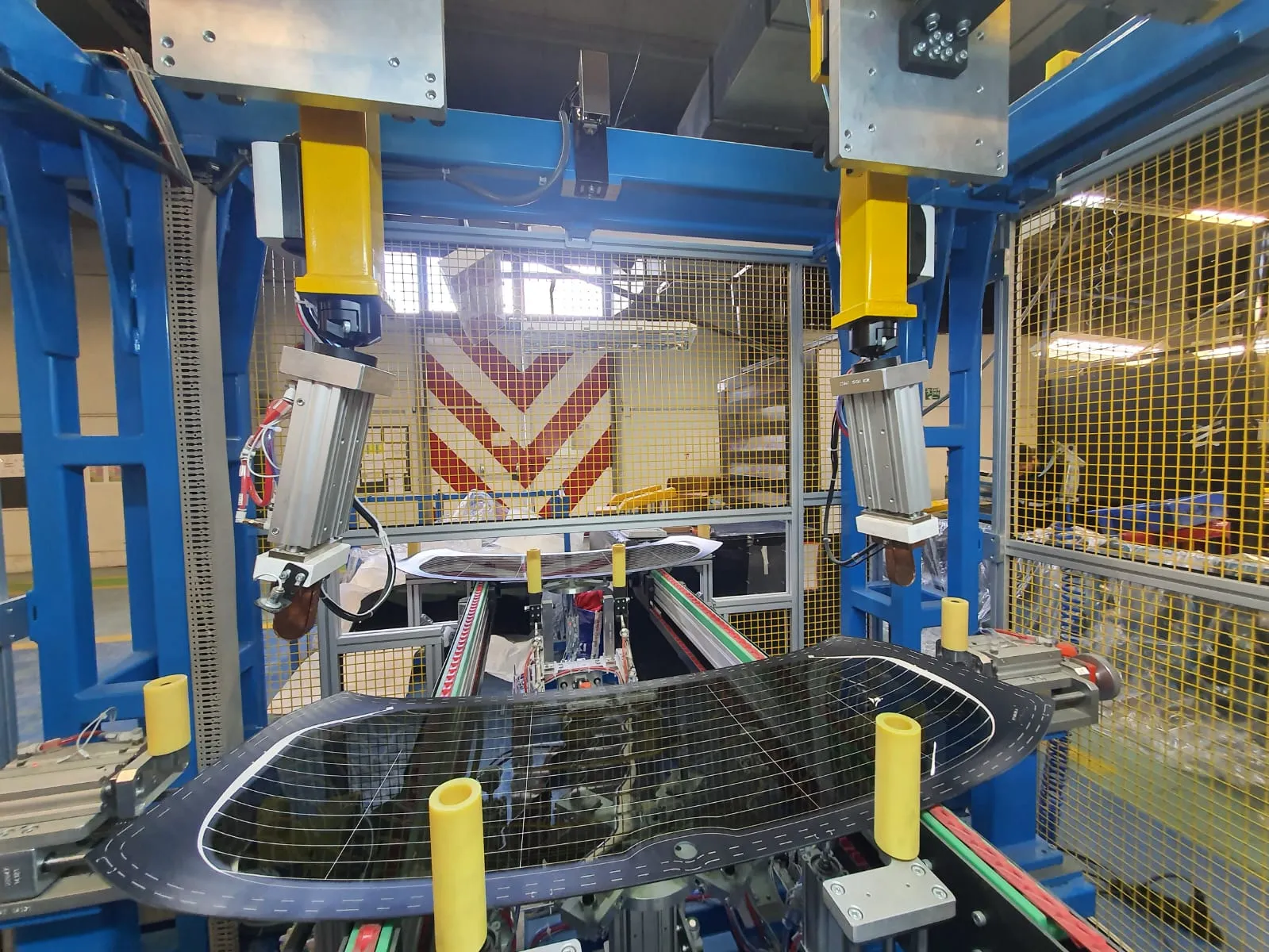

PI 640i G7은 유리 산업 라인 스캐닝에도 혁신적 기능을 제공합니다. PIX Connect의 라인 스캔 기능을 활용하면, 카메라의 2차원 이미지를 단일 라인의 연속 온도 프로파일로 변환하여 유리 생산 라인의 온도를 실시간으로 모니터링하고 분석할 수 있습니다. 기존의 거울 기반 라인 스캐너는 부피가 크고 설치가 어렵지만, PI 640i G7은 소프트웨어를 통해 원하는 라인을 선택하고 전체 열화상 이미지를 동시에 얻을 수 있어 설치와 유지 보수가 간편합니다. 작은 개구부에서도 이동하는 유리 표면 온도를 정확하게 측정할 수 있으며, 측정 데이터는 공정 제어 시스템으로 직접 전송됩니다. 이 기능으로 기존의 대형 라인 스캐너를 대체하며, 설치 공간도 크게 줄일 수 있습니다.
예를 들어, 90° 렌즈를 장착하면 플로트 공정에서 최대 4m 폭의 유리 시트를 전체 스캔할 수 있습니다. 더 넓은 폭이 필요한 경우, 여러 대의 열화상 카메라와 열화상 이미지를 소프트웨어에서 합성할 수 있습니다. 640 × 120 픽셀 서브프레임 모드를 사용하면 125 Hz 속도로 데이터를 캡처하여 이미지 블러 없이 선명한 영상을 얻을 수 있습니다.

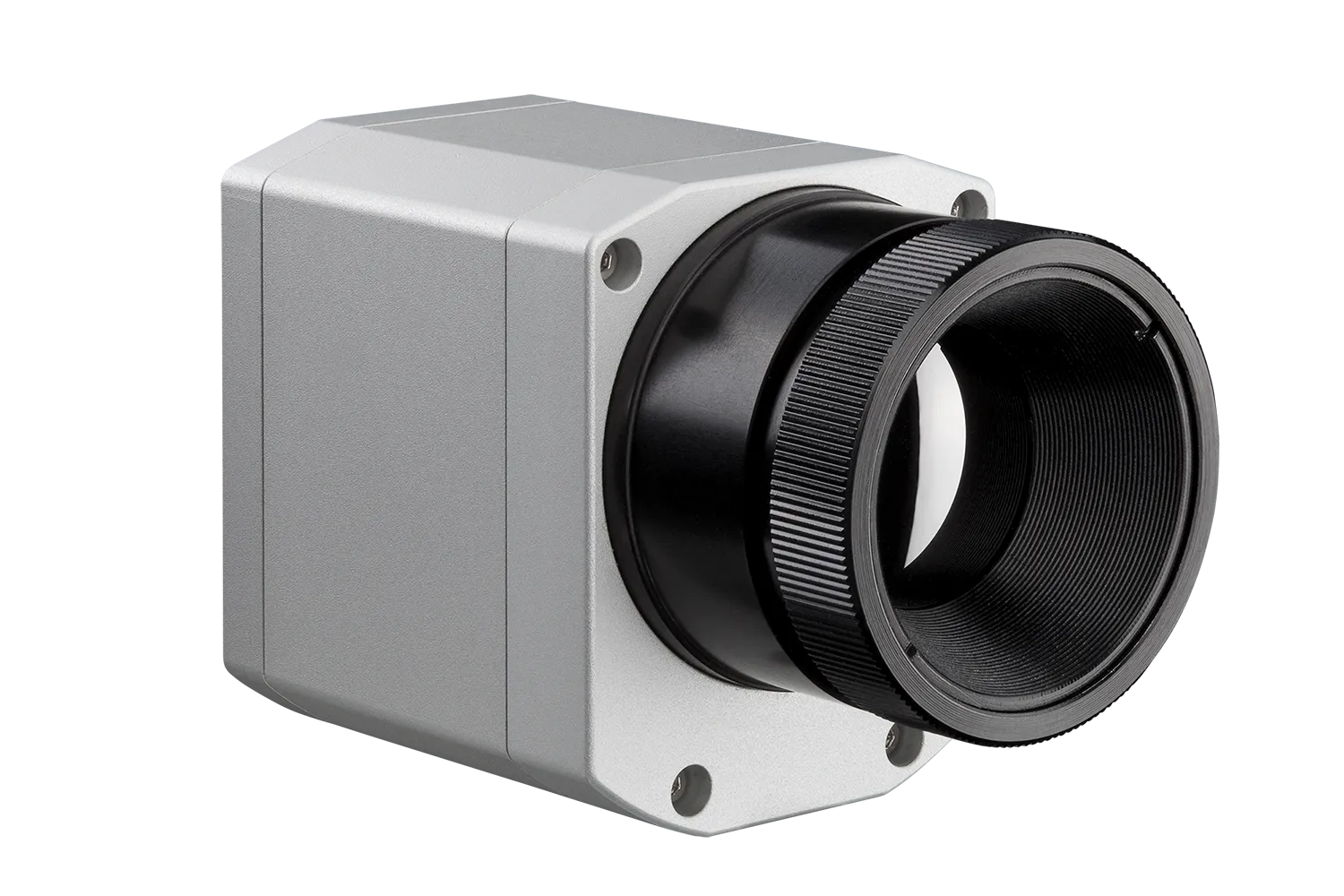

견고한 PI 640i G7 카메라 헤드는 연구실에서 공장 현장까지 손쉽게 이동할 수 있으며, IP67(NEMA 4) 등급으로 0°C~70°C 환경에서도 추가 보호 없이 작동합니다. 고온 환경에서는 수냉식 하우징으로 최대 315°C까지 보호 가능하며, 공정 인터페이스(Industrial Process Interface)와 연계할 수 있습니다. 공장용 에어 퍼지 액세서리로 렌즈를 청결하게 유지할 수 있으며, 야외 설치용으로는 히터 기능이 포함된 보호 하우징도 제공됩니다.
PI 640i G7과 PIX Connect 소프트웨어는 외부 PLC나 제어 시스템으로 온도 데이터를 손쉽게 전송하도록 설계되었습니다. 공정 인터페이스를 사용하면 온도 또는 알람 신호를 전류 또는 릴레이 출력으로 PLC에 전송할 수 있으며, 특정 온도 조건에서 이미지 또는 영상 캡처를 트리거할 수 있습니다.
PI 640i G7 열화상카메라는 독일에서 설계 및 제조되었으며, 추적성(traceability) 문서화가 필요한 고객을 위해 교정 인증서(calibration certificate)를 제공합니다.
Areas of Application
Software
Downloads
FAQs
Scope of Supply

- 열화상 카메라 Pi 640i G7
- USB 케이블 (1 m)
- 출력/입력용 케이블 (1 m) 및 터미널 블록 포함
- 삼각대
- 전용 케이스 (IP67 등급)
- Optris PIX Connect 소프트웨어 패키지
- 제품 매뉴얼
