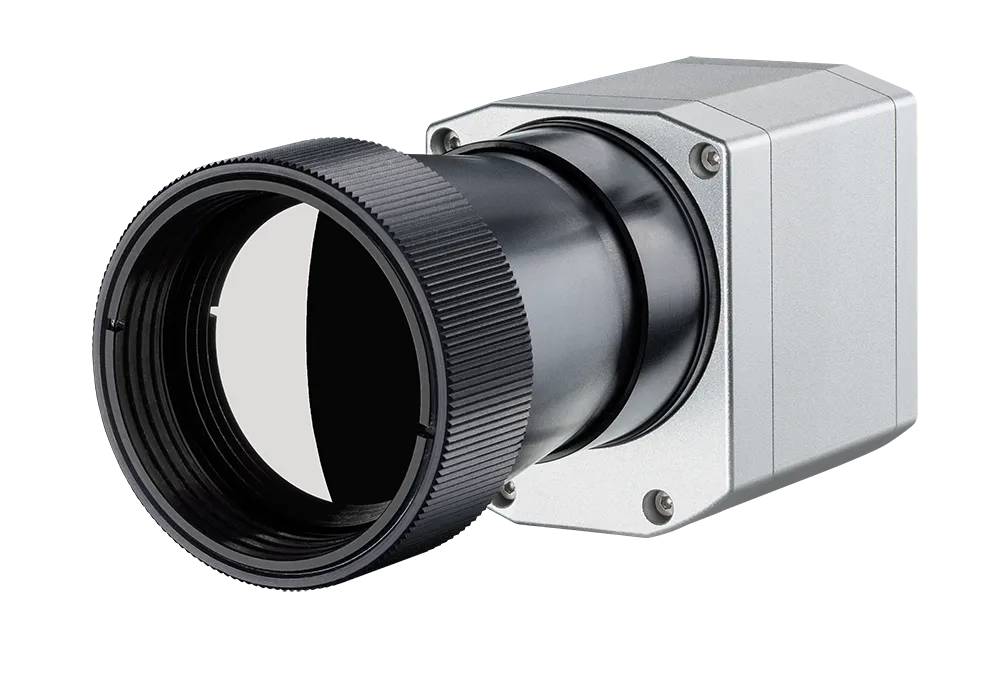

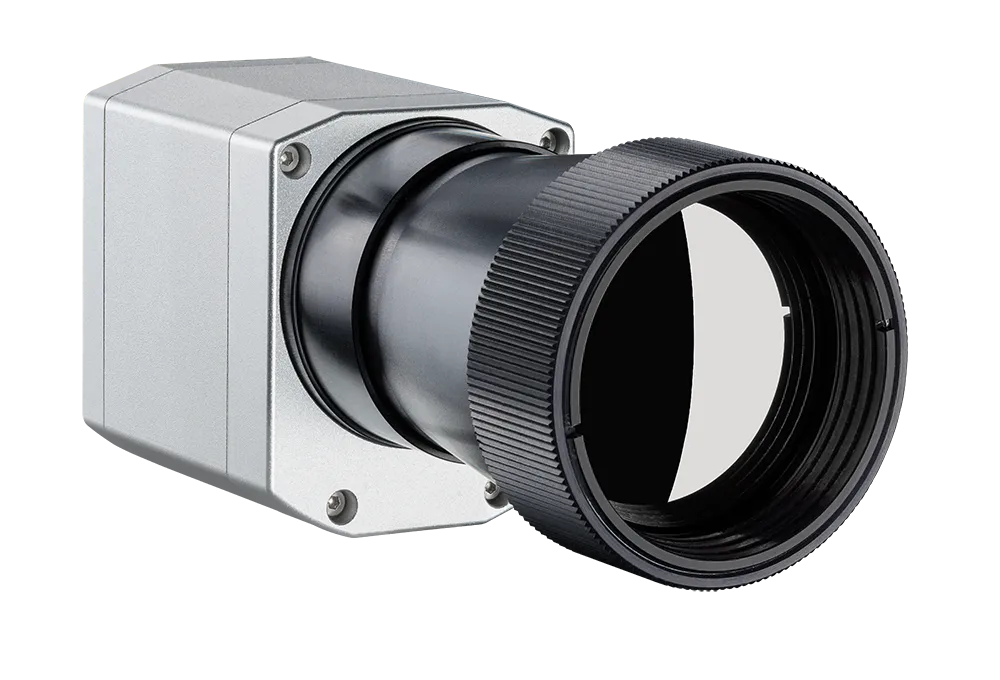

Optris 현미경 광학(Microscope lens) 키트는 PI 640i 열화상 카메라 사용자 중 다른 교환형 광학을 사용하는 고객을 위해 설계된 액세서리입니다. 최적화된 현미경 렌즈를 통해 전자 기판 및 소형 칩 수준 부품의 열 분석이 가능하며, 최소 28 μm 해상도를 제공합니다. 고성능 열화상 카메라는 카메라의 VGA 해상도를 지원하며, 높은 감도와 낮은 열 잡음으로 작은 대상도 정밀하게 측정할 수 있습니다. 키트에는 현미경 스탠드가 포함되어 있어 핸즈프리 작업이 가능하며, 측정 대상과 카메라 간 거리를 80~100 mm로 조절할 수 있어 전자제품의 기능 테스트와 방사선 측정을 동시에 수행할 수 있습니다.
- 칩 수준 부품 분석 가능, 최소 28 μm
- 스펙트럼 범위: 8–14 μm
- PI 640i 열화상 카메라용
- 교환 가능하고 초점 조정 가능한 광학 렌즈
- 핸즈프리 동시 측정/테스트용 현미경 스탠드 포함
-
Specification
일반 사양 (General Specification)
- 동작 온도: 0 … 50 °C
- 보관 온도: -40 … 70 °C
- 상대 습도: 20 – 80 %, 비응축
- 크기: 300 × 220 × 150 mm
광학 사양 (Optical Specifications)
- 화각(Field of View): 12° × 9°
- 초점 거리(Focal Length): 44 mm
- F 번호(F Number): 1.1
- 광학 해상도: 940:1
- 대상과의 최소 거리: 80 – 100 mm
- 렌즈 교환: 가능
측정 사양 (Measurement Specifications)
- 대상 온도 범위: -20 … 100 °C, 0 … 250 °C, 150 … 900 °C
- 정확도: ±2 °C 또는 ±2 %, 큰 값을 기준
- 열 민감도 (NETD): 80 mK
- 최소 감지 점 크기(IFOV, 1픽셀): 28 µm
- 최소 측정 점 크기(MFOV): 85 µm
- 측정 시야(MFOV): 3×3 픽셀
-
Product Description

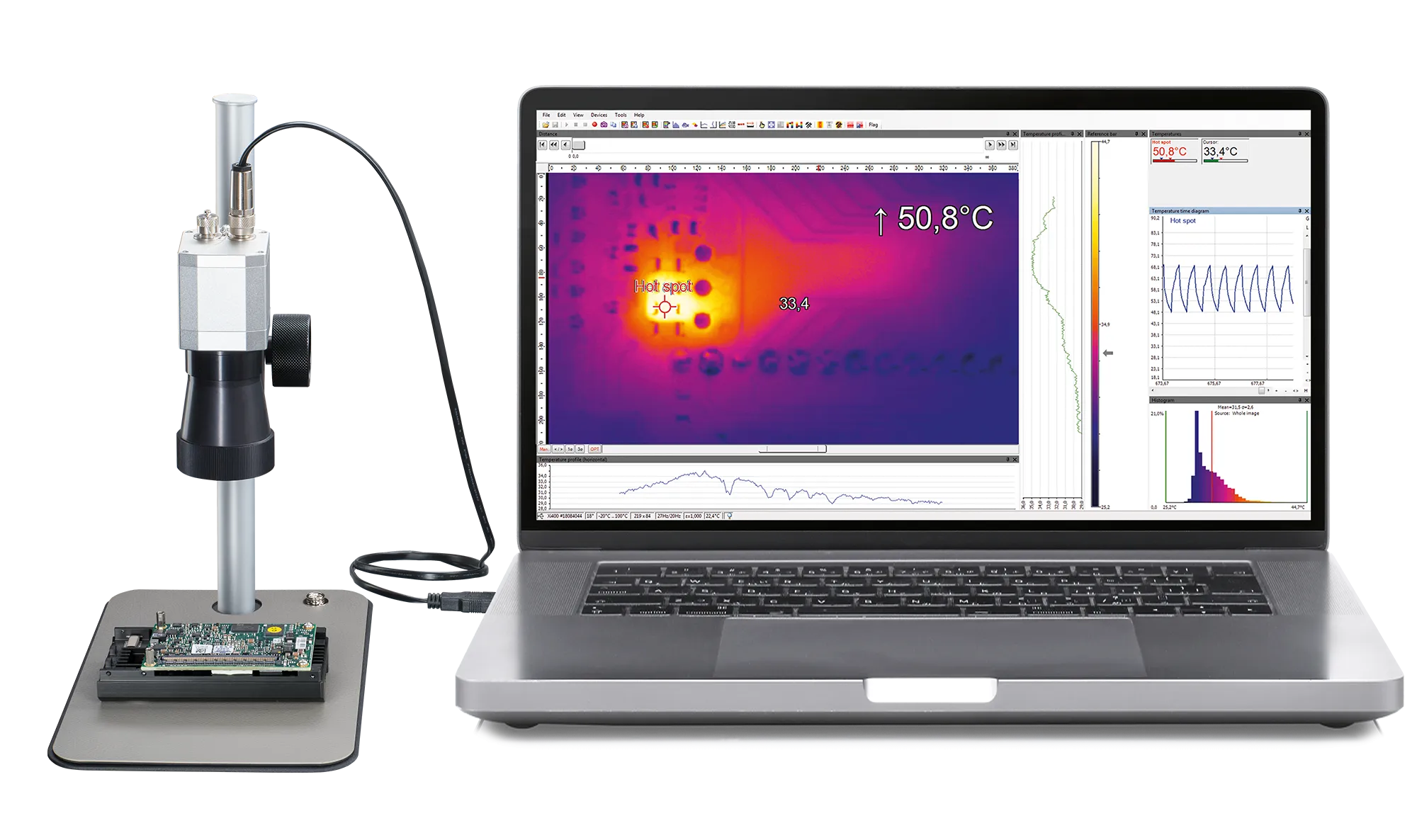

Optris 현미경 광학(Microscope lens) 키트는 PI 640i 적외선 카메라 사용자 중 다른 교환형 광학을 사용하는 고객을 위한 액세서리입니다. 이 현미경 광학계는 PI 640i의 열 분석 성능을 향상시켜 전체 회로 기판은 물론 개별 부품의 정밀한 매크로 촬영까지 가능하게 합니다. 고품질의 열 해상도와 기하학적 해상도를 통해 전자 제품의 기능 테스트를 효과적이고 정확하게 수행할 수 있습니다.
-
Downloads
-
Scope of Supply
- 현미경 광학(MO44) 렌즈
- USB 케이블 (1 m)
- 입출력 케이블 (1 m, 터미널 블록 포함)
- 견고한 야외용 운반 케이스 (IP67)
- 현미경 스탠드
- ESD 패드가 포함된 베이스 플레이트
- 소프트웨어 패키지: optris PIX Connect
- 사용 매뉴얼 (Quick Start Guide)
-
