적외선 온도계 CTlaser 시리즈 CTlaser 05M

1000 °C ~ 2000 °C

가장 극한의 고온 산업 공정을 위해 설계된 CTlaser 05M은 정밀 온도 측정의 결정체입니다. 백열 상태의 물체 측정을 위해 개발된 이 특수 적외선 온도계는 1000 °C ~ 2000 °C 범위에서 정확하고 신뢰할 수 있는 온도 데이터를 제공합니다. 0.525 µm라는 짧은 파장에서 작동하도록 최적화되어, 백열 금속, 까다로운 금속 산화물, 첨단 세라믹 등에서 발생하는 강렬한 열복사를 정확히 측정할 수 있어, 제강 공정, 고온 열처리, 특수 유리 제조 등 핵심 산업 분야에서 필수적인 장비입니다.

CTlaser 05M은 1ms라는 매우 빠른 응답 속도를 제공하여 순간적인 열 변화를 놓치지 않으며, 높은 광학 해상도로 세부 측정 정확성을 확보합니다. 핵심 기능인 이중 레이저 조준 시스템(Double-Laser Sighting)은 시차 없는 정확한 측정을 가능하게 하며, 측정 지점을 어떤 거리에서도 정확히 타겟팅할 수 있어, 극한 환경에서 품질과 안전을 보장합니다.

모든 CTlaser 05M은 독일 현지에서 개발, 제조되며, 최종 교정과 엄격한 라인 테스트를 거쳐 출하됩니다. 현대 산업 네트워크에 쉽게 통합될 수 있도록, 0/4–20 mA, 0–5 V, 0–10 V, USB, RS485, RS232, 릴레이 출력(2 x 광절연), Profibus DP, Modbus RTU, Modbus TCP, Profinet, EtherNet/IP 등 다양한 아날로그 및 디지털 출력 방식을 지원합니다. 직관적인 설정은 무료 compactConnect PC 소프트웨어 또는 Android용 IR 모바일 앱으로 간편하게 수행할 수 있습니다.

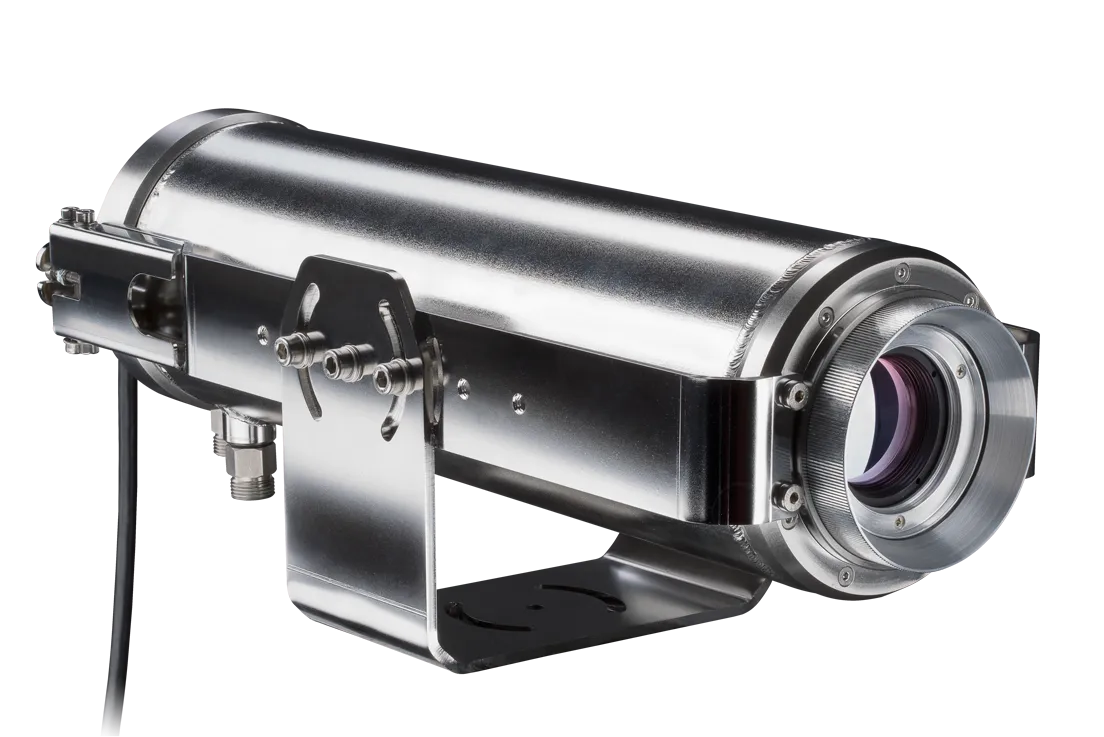

측정 거리와 스팟 크기에 최적화된 렌즈를 선택해 설치 환경을 최적화할 수 있으며, 고온 환경용 견고한 냉각 하우징과 렌즈 클리닝용 에어 퍼지 장치 등 액세서리를 통해 열악한 환경에서도 안정적인 측정을 보장합니다. 공정 온도가 극한에 달하는 경우에도, CTlaser 05M은 흔들림 없는 정밀도와 내구성을 제공합니다.

- 온도 측정 범위: 1000 °C ~ 2000 °C

- 파장대역: 0.525 µm

- 응답 시간: 1 ms

- 고해상도 광학

- 레이저 조준 기능

제품 카다로그(한) 제품 카다로그(영)

견적문의

목록으로

Specification
Product Description

Optris CTlaser 05M 시리즈는 매우 높은 온도 환경에서의 정밀하고 신속한 온도 측정을 위해 설계된 고성능 적외선 온도계입니다. 용융강, 텅스텐, 철, 니켈, 반도체 등 극한 온도 측정에 적합하며, 이중 레이저 스폿 표시와 스테인리스 스틸 센싱 헤드(M48x1.5), 분리형 전자부를 갖춘 2부분 구조로 제작되어 다양한 환경에서 유연하게 활용할 수 있습니다. 이 구조 덕분에 설치가 간편하고 기계적 통합 비용도 절감됩니다.
0.525 µm의 특수 파장 범위와 모델별 최대 150:1 광학 해상도를 통해, 매우 뜨겁고 반사율이 높은 소재도 정확하게 측정할 수 있으며 방사율 변화에 따른 오차를 최소화합니다. 측정 온도 범위는 1000°C에서 2000°C로, 극한 고온 환경에서도 안정적인 성능을 발휘하며, 1 ms의 빠른 응답 시간으로 동적 공정에서도 즉각적인 온도 확인이 가능합니다.
CTlaser 05M의 가장 큰 특징 중 하나는 이중 레이저 조준 시스템으로, 측정 스폿의 정확한 위치를 어느 거리에서든 시각적으로 확인할 수 있어 온도 측정의 정밀도를 높이고 정렬 오류를 최소화합니다. 일반 단일 레이저 온도계가 스폿 중심만 표시하는 것과 달리, 이중 레이저는 스폿 크기까지 시각적으로 보여주어 더 정밀한 측정을 가능하게 합니다.
스테인리스 스틸 센싱 헤드와 분리형 전자부 구조 덕분에 내구성이 뛰어나고, 고급 신호 처리 기능을 제공합니다. 주변 온도 85 °C까지 냉각 없이 사용할 수 있으며, 레이저는 50 °C 이상에서 자동으로 꺼져 장치를 보호합니다.

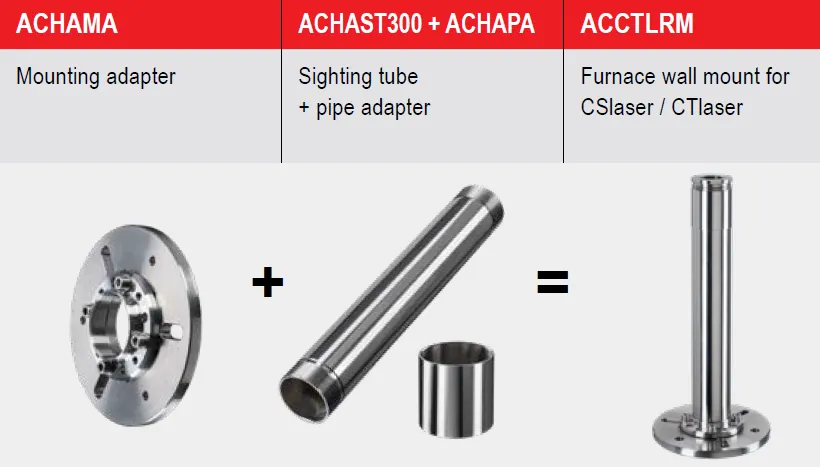

CTlaser 05M은 0/4–20 mA, 0–5 V, 0–10 V, USB, Ethernet, RS485, RS232, 릴레이 출력(광학 절연 2채널), Profibus DP, Modbus TCP, ProfiNet, Ethernet/IP 등 다양한 아날로그·디지털 출력을 제공하여 산업 공정과 모니터링 시스템에 쉽게 통합할 수 있습니다. 또한 에어 퍼지, 장착 플랜지 등 Optris 액세서리와 함께 사용하면 다양한 제조 및 공정 환경에 안정적으로 적용 가능합니다.
독일에서 정밀 교정을 거쳐 PTB, NIST 등의 표준을 충족하며, 당사에서는 산업용 응용 상담과 사후 지원까지 제공하여 최적의 성능과 신뢰성을 보장합니다.
CTlaser 05M 시리즈는 고온 금속 가공과 산업 환경에서 빠르고 정확하며 신뢰할 수 있는 온도 측정이 필요한 상황에 최적화되어 있으며, 정밀성과 다용도성, 신뢰성을 모두 갖춘 산업용 필수 제품입니다.
Areas of Application
Software
Downloads
FAQs
Scope of Supply

- 적외선 온도계 CTlaser (장착 너트 및 브라켓 포함)

- 3m 헤드 케이블 (표준)

- LCD 디스플레이 및 프로그래밍 키가 있는 일렉트로닉 박스

- 사용 매뉴얼
