제품소개
신뢰할 수 있는 계측 기술로 구성된 제품 솔루션 입니다.

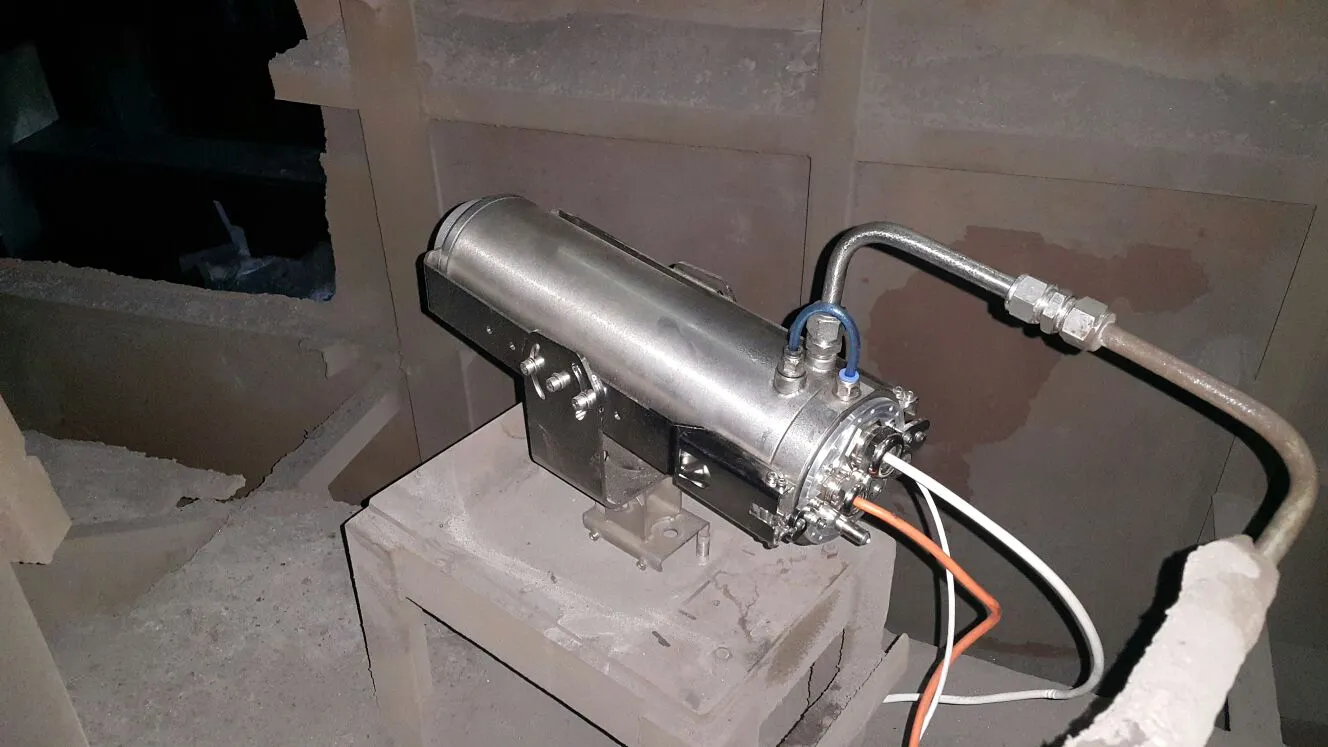

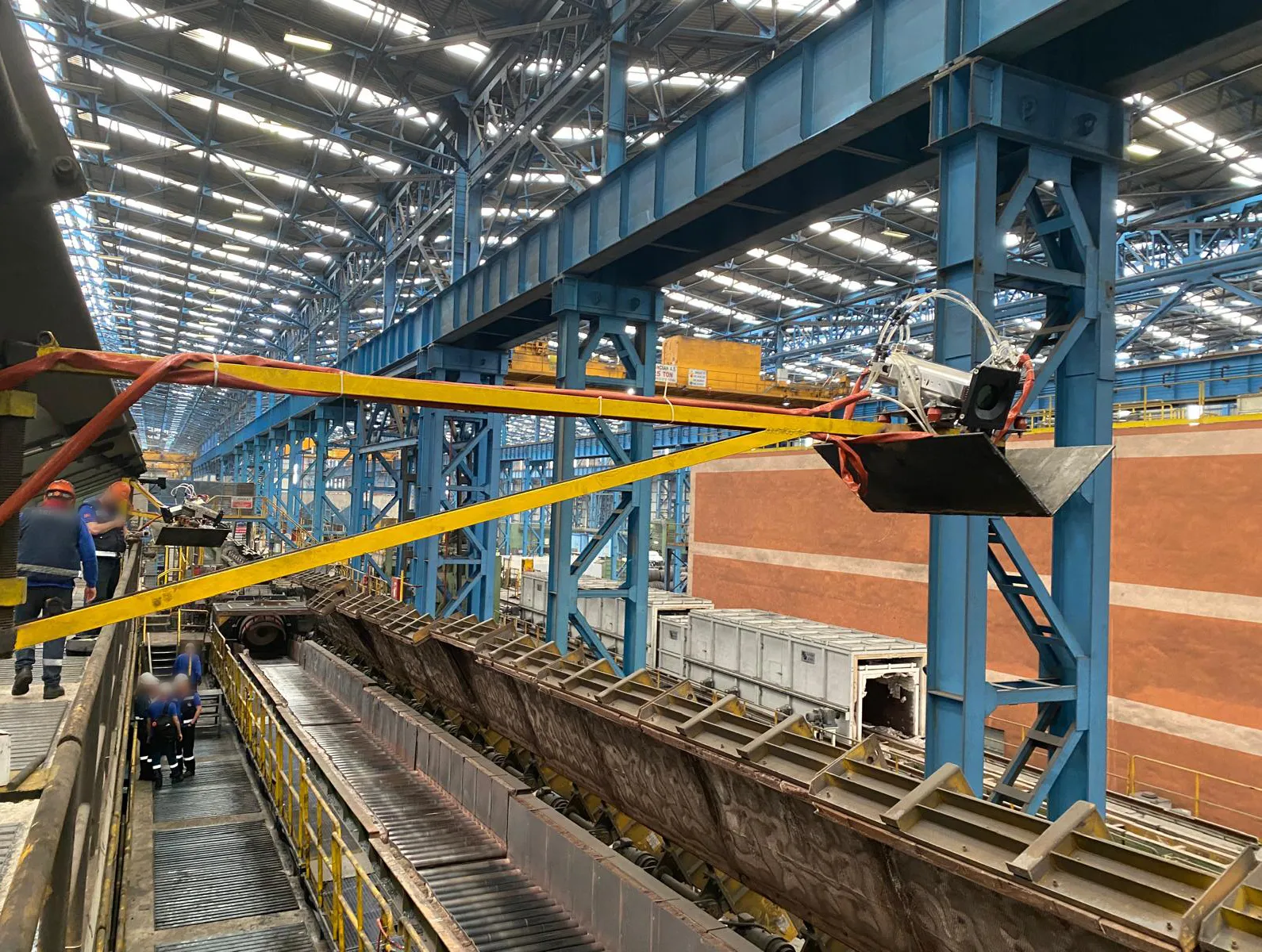

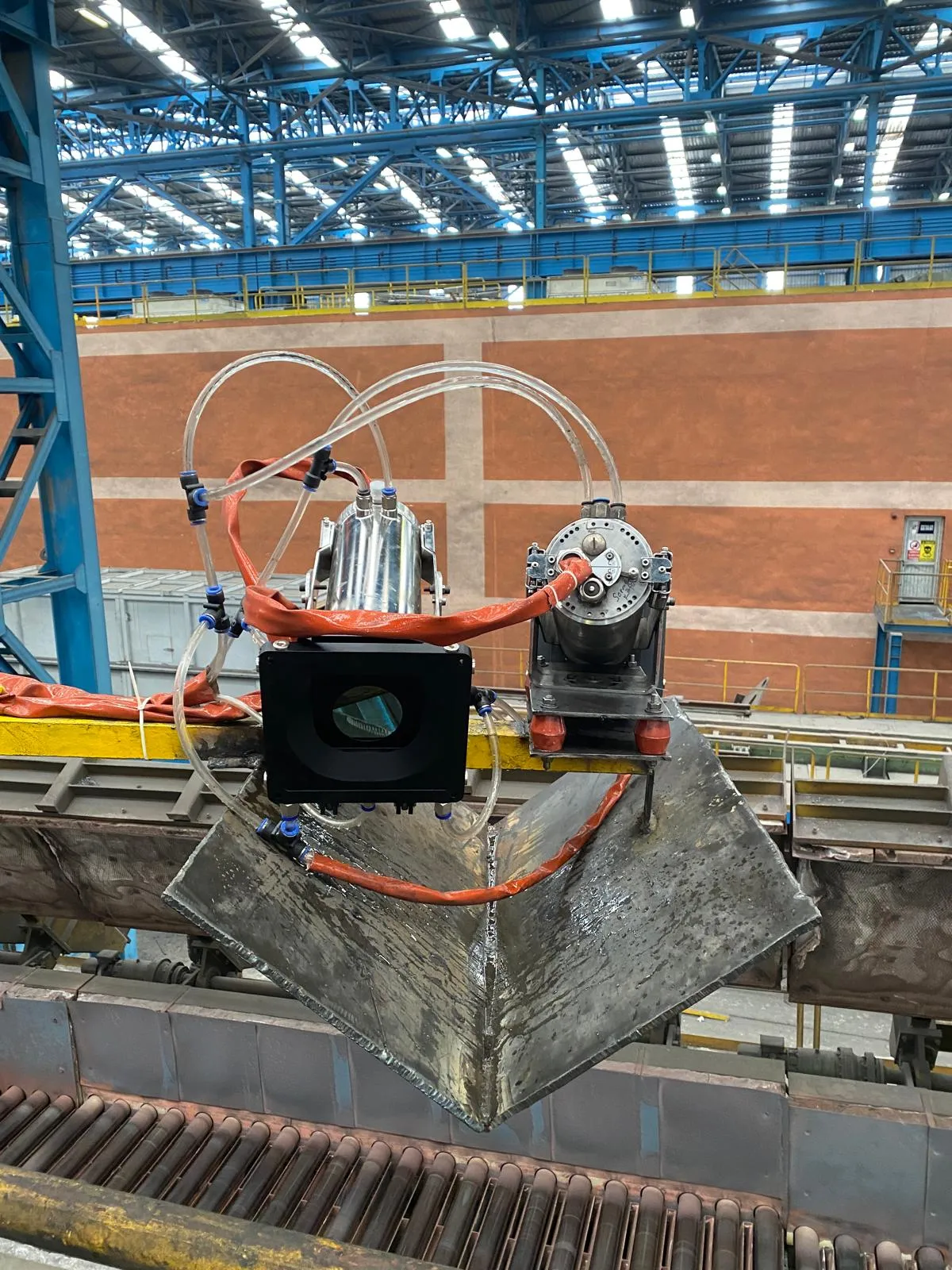

Optris CoolingJacket Advanced는 고온 산업 환경에서도 Optris 적외선 온도계 및 카메라를 안전하게 사용할 수 있도록 설계된 다목적 보호 하우징입니다. 적외선 카메라는 최대 315 °C, 파이로미터는 최대 250 °C의 주변 온도에서도 안정적으로 작동합니다. 워터 쿨링과 선택 가능한 보호 윈도우를 통해 센서의 최적 성능과 긴 수명을 보장하며, 모듈식 설계로 다양한 장치와 광학 부품을 손쉽게 통합할 수 있습니다. 또한 퀵 릴리스(Quick-Release) 구조로 센서 유지보수가 간편합니다. 확장형 모델은 PI NetBox, USB Server Gigabit, Industrial Process Interface 등 추가 구성 요소도 장착할 수 있습니다. 내구성이 뛰어난 V2A 소재로 제작되었으며, IP65 등급의 방진·방수 성능과 에어 퍼지(Air Purge) 기능을 갖추어 적외선 센서의 광학 부품을 항상 깨끗하게 유지합니다.
- PI 열화상 카메라 및 하이퍼포먼스 시리즈 적외선 온도계 호환
- 최대 315 °C 고온 환경에서도 사용 가능
- 적외선 온도계 사용 온도: 250 °C
- 워터 쿨링 가능
- 라미나 에어 퍼지 시스템 옵션 선택 가능
- 보호 윈도우 옵션 선택 가능
-
Specification
일반 사양 (General Specification)
- 동작 온도 범위: 0 °C ~ 315 °C (파이로미터는 250 °C까지)
- 보관 온도 범위: 0 °C ~ 50 °C
- 상대 습도: 10 ~ 95%, 결로 없음
- 환경 등급: IP65
- 재질: 스테인리스 스틸
표준 버전 (Standard version) :
- 크기: 271 x 166 x 182 mm
- 무게: 5.7 kg
USB 서버 또는 PINetbox용 확장 버전 (Extended version with for USB Server or PINetbox) :
- 크기: 426 x 166 x 182 mm
- 무게: 7.8 kg
수냉 (Water Cooling)
- 냉각수 유량: 1 ~ 5 l/min
- 냉각수 온도: <50 °C
- 냉각수 최대 압력: 15 bar (217 psi)
- 냉각수 연결: G1/4″ 내경, G3/8″ 외경
-
News
-
Product Description
Optris CoolingJacket Advanced는 고온 산업 환경에서도 Optris 적외선 온도계 및 카메라를 안전하게 사용할 수 있도록 설계된 다목적 보호 하우징입니다. 적외선 카메라는 최대 315 °C, 파이로미터는 최대 250 °C의 주변 온도에서도 안정적으로 작동합니다.

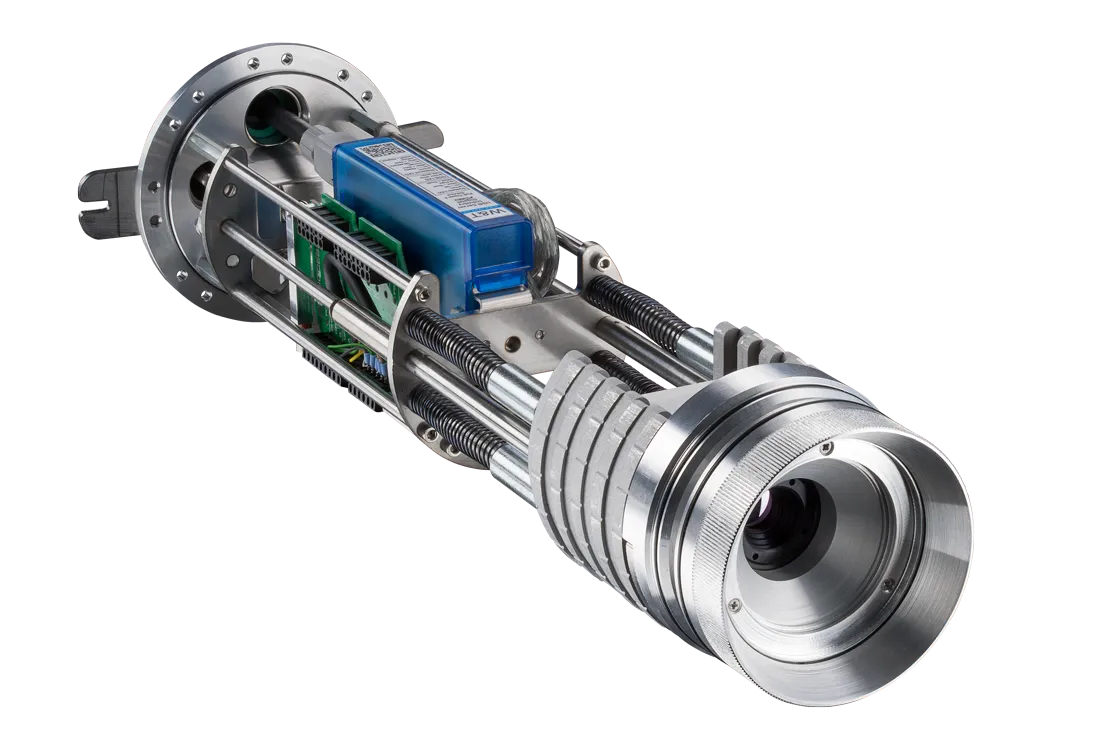

워터 쿨링과 선택 가능한 보호 윈도우를 통해 센서의 최적 성능과 긴 수명을 보장하며, 모듈식 설계로 다양한 장치와 광학 부품을 손쉽게 통합할 수 있습니다. 또한 퀵 릴리스(Quick-Release) 구조로 센서 유지보수가 간편합니다.
확장형 모델은 PI NetBox, USB Server Gigabit, Industrial Process Interface 등 추가 구성 요소도 장착할 수 있습니다. 내구성이 뛰어난 V2A 소재로 제작되었으며, IP65 등급의 방진·방수 성능과 에어 퍼지(Air Purge) 기능을 갖추어 적외선 센서의 광학 부품을 항상 깨끗하게 유지합니다.
- PI 열화상 카메라 및 하이퍼포먼스 시리즈 적외선 온도계 호환
- 최대 315 °C 고온 환경에서도 사용 가능
- 적외선 온도계 사용 온도: 250 °C
- 워터 쿨링 가능
- 라미나 에어 퍼지 시스템 옵션 선택 가능
- 보호 윈도우 옵션 선택 가능
-
Downloads
-
FAQs
-
Scope of Supply
- CoolingJacket Advanced 하우징

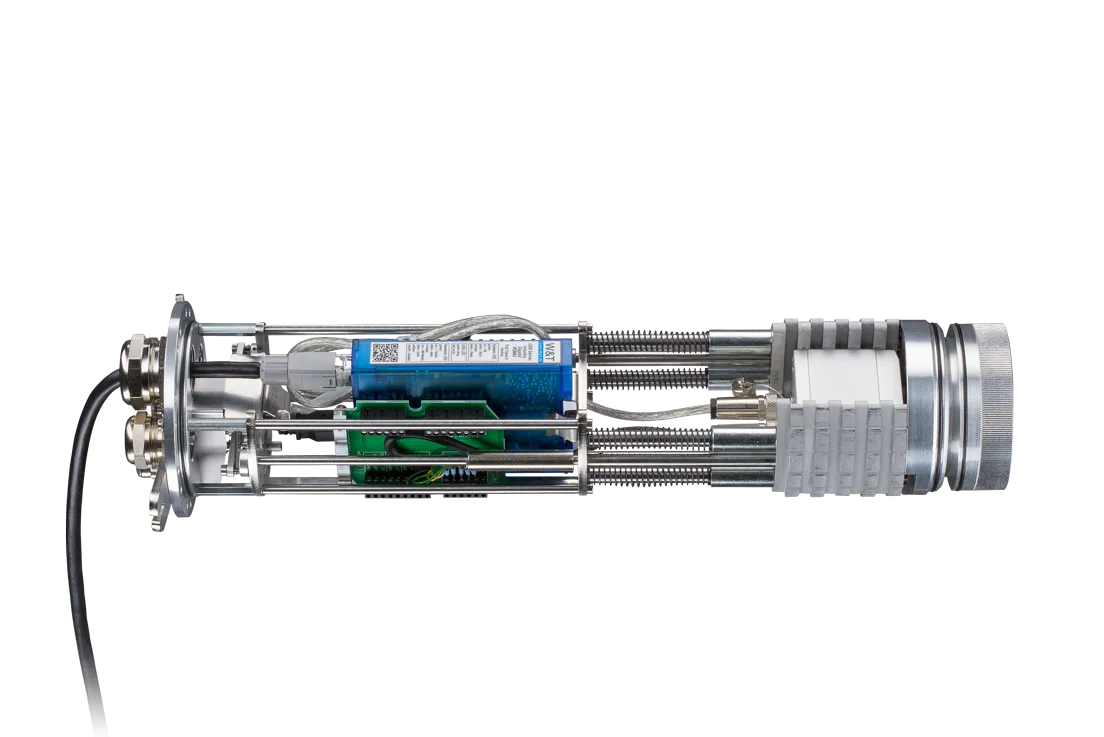

- CoolingJacket Advanced 섀시
- CoolingJacket Advanced 장착 브라켓
- 설치 안내서
- PI Netbox 또는 USB 서버 기가비트 (확장 버전 선택 사양)
- 산업용 프로세스 인터페이스 (확장 버전 선택 사양)
-
