제품소개

Optris CT 4M 파이로미터는 비접촉 방식의 온도 측정을 위한 고성능 솔루션으로, 특히 저온 영역에서 측정이 까다로운 소재를 다루는 데 뛰어난 성능을 발휘합니다. 중파장대역을 활용한 독자적인 측정 방식으로, 기존 LT 센서가 한계를 보이는 빠른 공정 및 저온 측정 환경에서 효과적인 대안이 됩니다.

CT 4M의 핵심에는 2.2 ~ 6 µm 파장대역에서 동작하는 InAsSb 검출기가 적용되어 있습니다. 이 파장대역 특성 덕분에 금속, 금속 산화물, 세라믹은 물론 방사율이 불명확하거나 변동하는 소재까지 안정적으로 온도를 측정할 수 있습니다. 측정 온도 범위는 0 °C부터 500 °C까지로, 다양한 산업 공정에 대응합니다.

이 파이로미터는 90 μs의 초고속 응답 시간과 최소 300 μs 수준의 빠른 반응 속도를 갖춘 소형 적외선 온도계로 설계되었습니다. 지름 14 mm, 길이 28 mm의 컴팩트한 센서 헤드는 좁은 공간에도 손쉽게 설치할 수 있으며, 주변 온도 최대 70 °C 환경에서도 안정적으로 동작합니다. 더 높은 주변 온도 조건에서는 Optris의 쿨링 자켓 사용이 권장됩니다.
또한 최대 10:1의 거리 대비 측정 스폿 비율(D:S)을 지원해 장비 및 생산 설비에 유연하게 통합할 수 있으며, 빠른 응답 특성 덕분에 사이클 타임이 짧은 고속 공정에서도 정확한 온도 모니터링이 가능합니다.

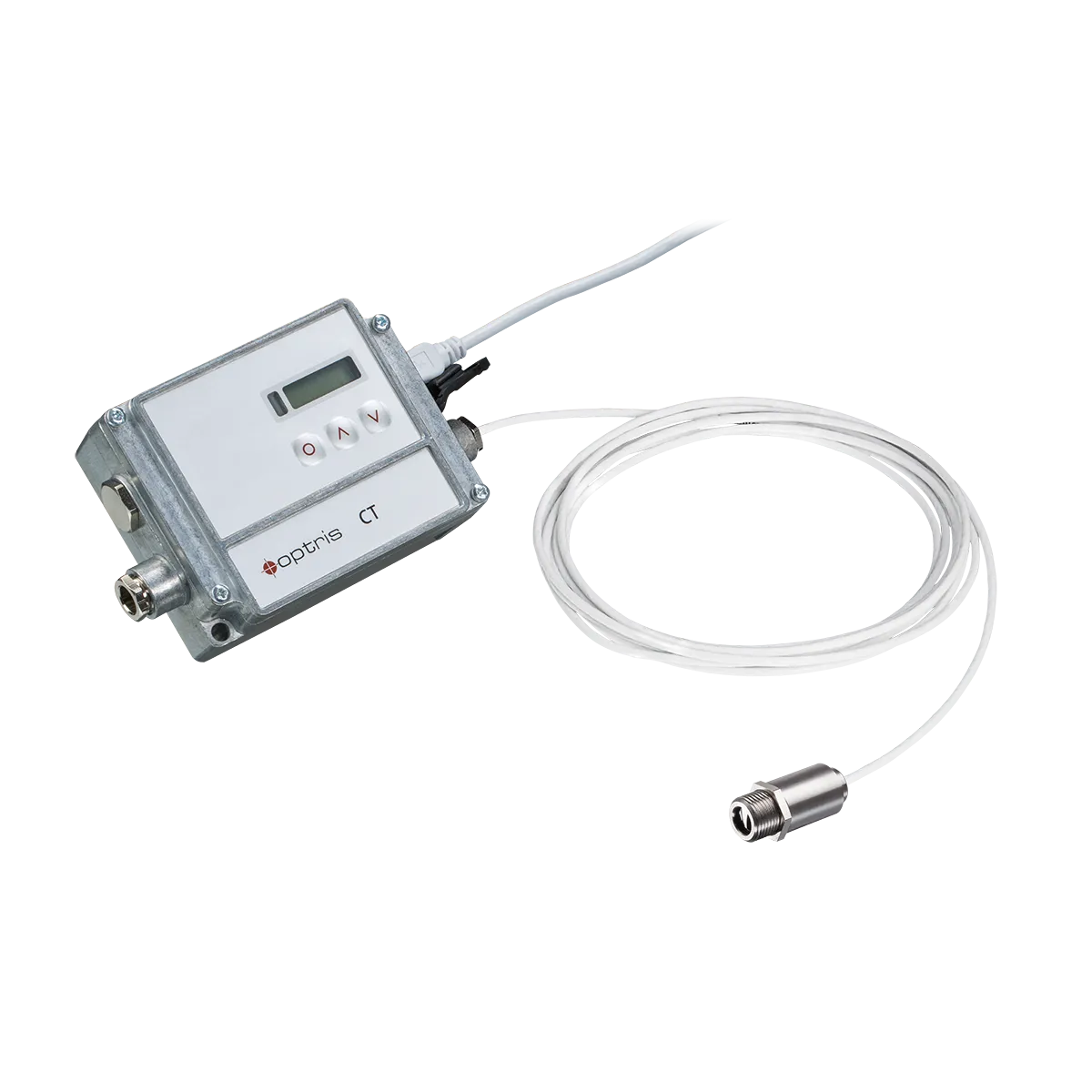

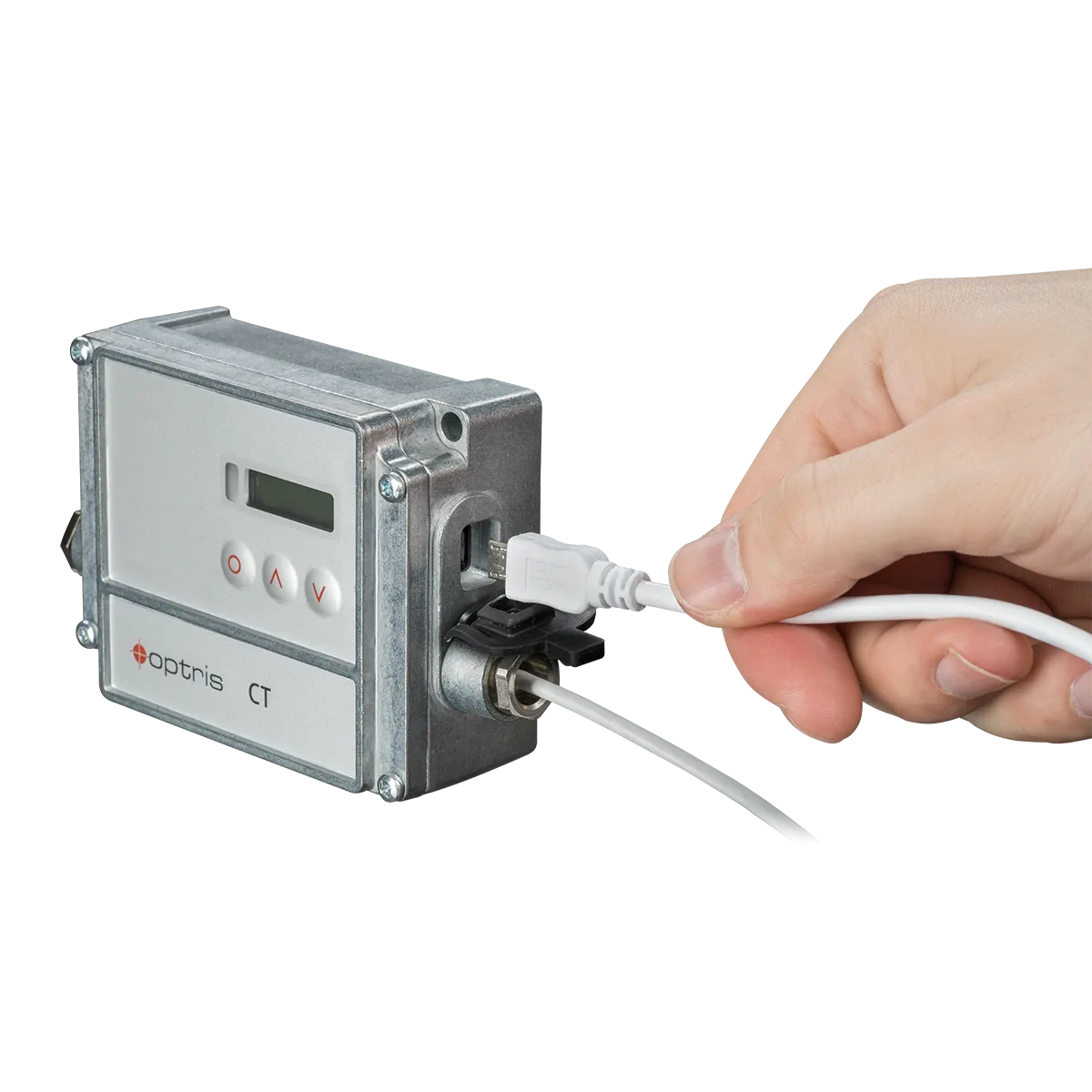

CT 4M은 센서 헤드와 전자부가 분리된 2피스 구조를 채택해 측정 정확도와 설치 유연성을 동시에 확보했습니다. 전자부에는 설정을 간편하게 할 수 있는 인터페이스가 제공되며, 0/4–20 mA, 0–5 V, 0–10 V, 열전대(K/J), USB, RS232, RS485, 릴레이 출력(광절연 2채널), Profibus DP, Profinet, Ethernet, Ethernet/IP 등 다양한 아날로그 및 디지털 통신을 지원해 설비와의 연동이 용이합니다. 실험실, 생산 현장, 야외 환경 등 다양한 조건에서도 안정적인 온도 측정을 수행할 수 있습니다.

컴팩트한 센서 헤드는 앞서 언급한 바와 같이 Ø14 mm × 28 mm 크기로 설계되어 있으며, 다양한 산업 환경에 대응할 수 있도록 여러 옵션 액세서리도 함께 제공됩니다.
마운팅 포크는 안정적인 고정 설치를 지원하고, 사이팅 튜브는 측정 대상 조준 정확도를 향상시킵니다. CF 렌즈(클로즈 포커스 렌즈)는 소형 대상이나 원거리 대상의 정밀 측정을 가능하게 하며, 에어 퍼지는 분진이나 오염 물질로부터 광학부를 보호합니다. 또한 쿨링 자켓을 통해 고온 환경에서도 안정적인 성능을 유지할 수 있습니다.
이러한 구성 요소들은 CT 4M 시리즈의 활용 범위를 넓혀, 다양한 산업용 응용 분야에 최적화된 솔루션을 제공합니다.

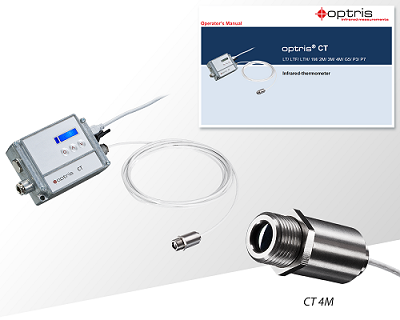

- 적외선 온도계 CT 4M

- 고정용 너트 1개

- 사용 매뉴얼
