적용분야

이 적용 사례에서 제조업체는 정원용 호스 생산 공정에서 신뢰할 수 있는 온도 측정을 필요로 합니다.

정원용 호스는 고유한 특성을 부여하는 여러 개의 층으로 구성되어 있습니다. 가장 안쪽 층인 내부 라이너(호스 자켓)는 일반적으로 PVC 또는 고무로 만들어집니다. 이 층은 물의 흐름을 안내하는 역할을 하며, 원활한 유량을 유지하기 위해 매끄럽고 유연해야 합니다. 그 위에는 폴리에스터나 나일론과 같은 직조 또는 감은 형태의 섬유로 구성된 보강층이 위치합니다. 이 보강층은 호스에 압력 저항성과 기계적 안정성을 제공하여 높은 하중에도 견딜 수 있도록 합니다. 가장 바깥쪽 층 역시 PVC 또는 고무로 이루어져 있으며, 외부 충격과 마모로부터 호스를 보호하는 역할을 합니다.

온도는 서로 다른 층을 결합하는 데 핵심적인 역할을 하며, 이는 소재 간의 접착과 융합에 직접적인 영향을 미칩니다. 온도가 너무 낮으면 각 층이 제대로 융합되지 않아 접합력이 약해지고, 그 결과 호스의 구조적 완전성이 저하될 수 있습니다. 반대로 온도가 너무 높으면 소재가 손상되거나 물리적 특성이 변형되어 전체 구조가 약해질 수 있습니다.

이 공정에서 호스는 여러 온도 구간을 거치게 되며, 각 공정 단계마다 최대 200°C까지 가열되거나 실온 수준까지 냉각됩니다. 이러한 온도 변화는 생산 공정 전반에 걸쳐 반복적으로 발생합니다.

제조업체는 각 공정 단계 사이에서 호스 표면의 온도를 정밀하게 측정하여 품질을 모니터링하고, 필요 시 가열 공정을 조절할 수 있어야 합니다. 이를 위해 호스의 전체 표면을 측정하여 미세한 온도 차이와 잠재적인 결함까지 감지할 수 있어야 합니다.

가장 큰 과제는 높은 주변 온도와 호스가 측정 스테이션을 매우 빠른 속도로 통과한다는 공정 속도입니다.

제조업체는 이전에 다른 공급업체의 파이로미터를 사용해 온도를 제어해 왔지만, 포인트 방식의 측정만 가능하다는 한계가 있었습니다. 이로 인해 호스의 전체 표면을 모니터링할 수 없다는 점이 가장 큰 단점이었습니다.

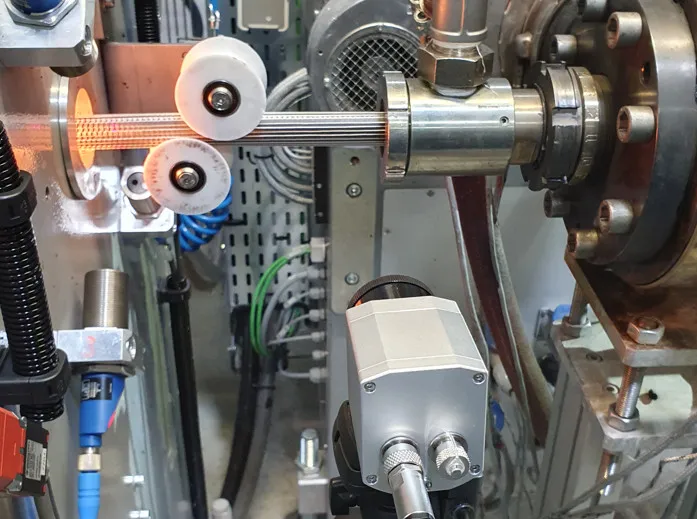

Optris는 해당 제조업체의 적용 분야에 최적화된 솔루션을 제공합니다. PI 시리즈의 적외선 카메라는 측정 스테이션에 전략적으로 설치되며, 측정 대상과 일정 거리를 두고 배치됩니다. 이러한 설치 방식은 높은 주변 온도의 영향을 최소화하여, Optris PI 400i 카메라가 정확한 온도 측정을 안정적으로 수행할 수 있도록 합니다.

PI 400i 카메라는 호스 전체를 촬영할 수 있도록 정밀하게 정렬되어 있습니다. 초당 80Hz의 측정 속도를 통해 고속으로 이동하는 호스에서도 빠짐없이 정확한 모니터링이 가능하며, 어떤 구간도 놓치지 않고 전체 영역을 포괄적으로 감시할 수 있습니다.

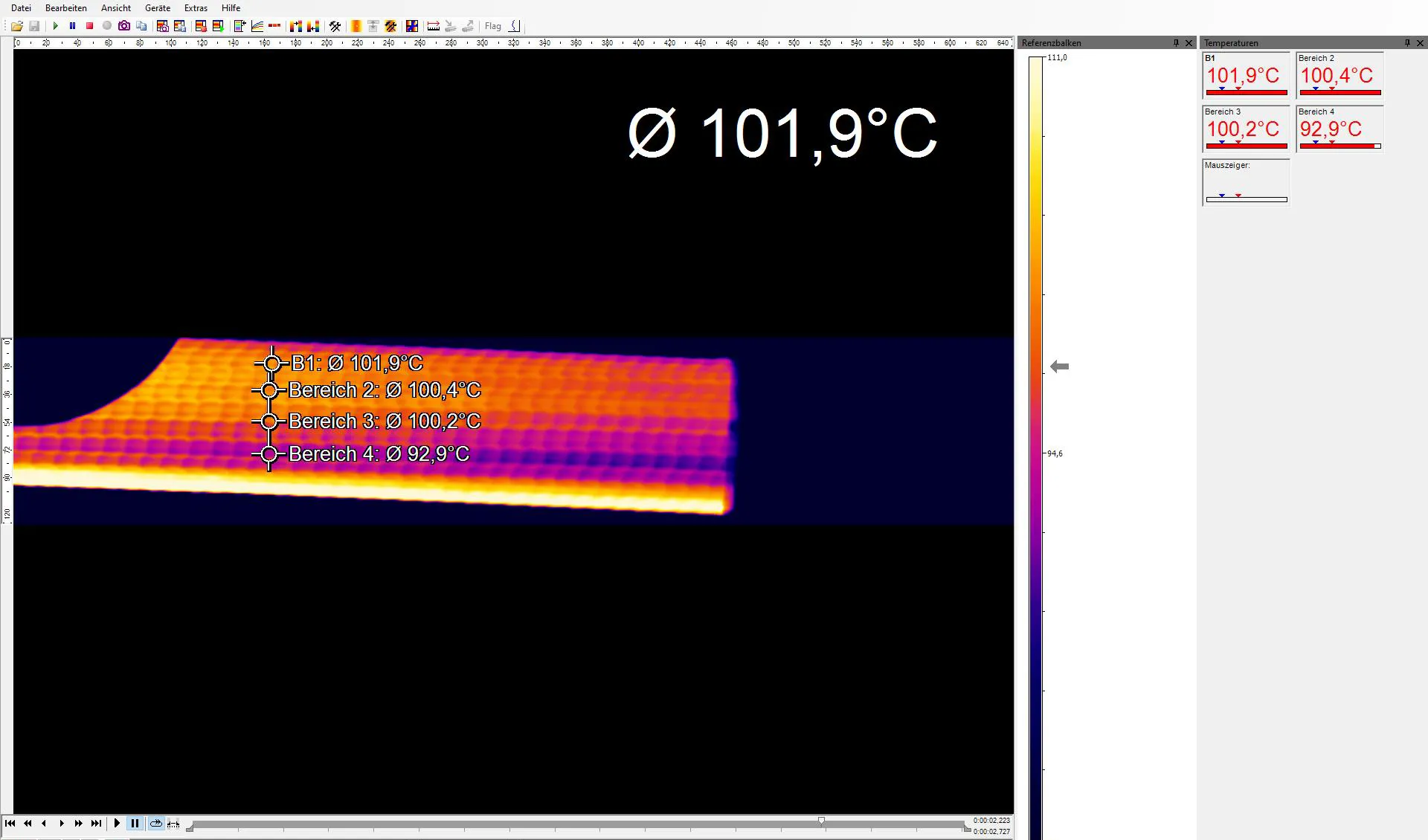

Optris PIX Connect 소프트웨어를 사용하면 실시간 열화상 이미지가 생성됩니다. 이 소프트웨어는 호스의 폭 방향으로 여러 개의 측정 영역을 설정할 수 있어, 각 영역별로 정밀한 온도 분석이 가능합니다.

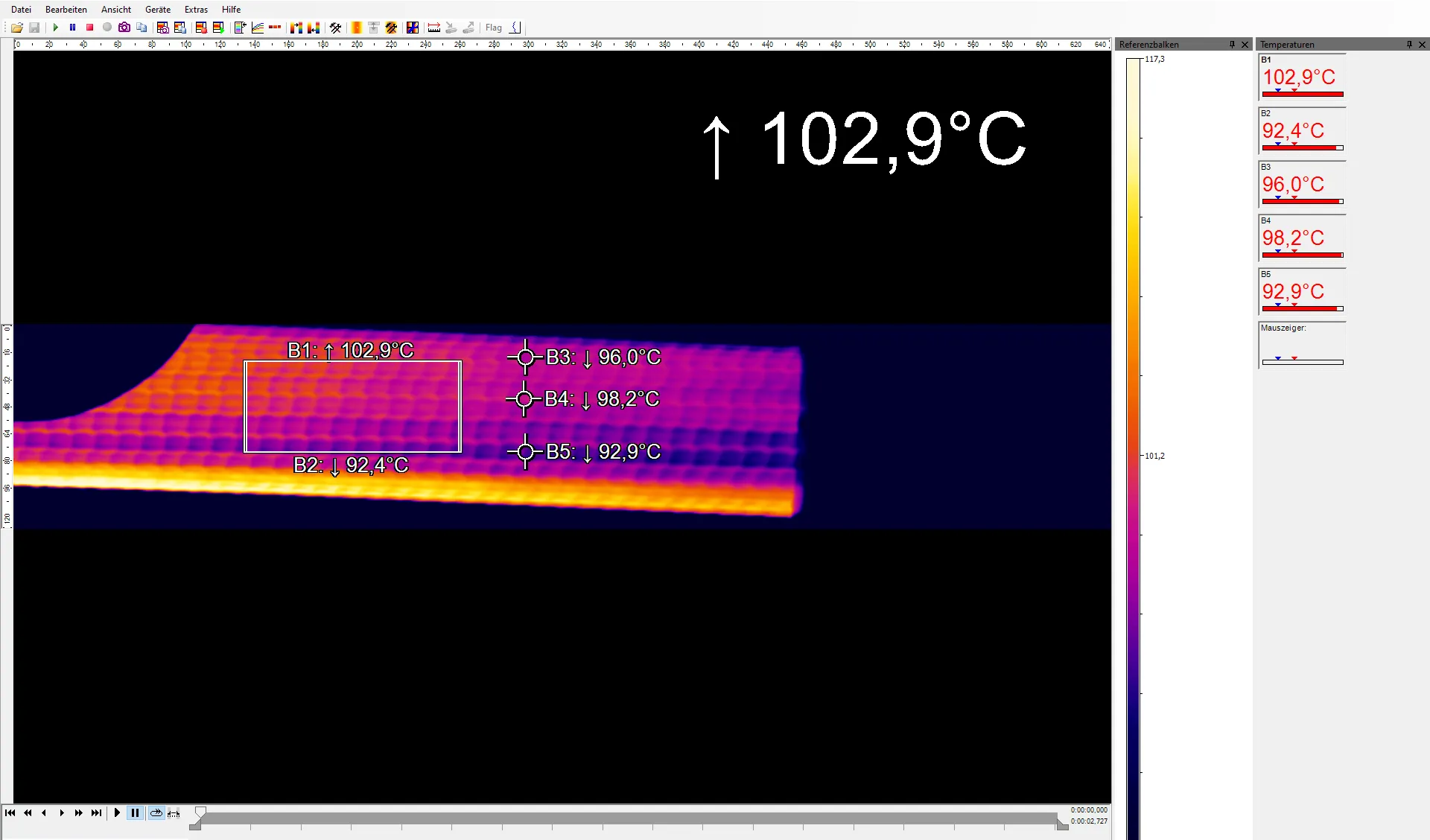

이와 같은 정밀도는 호스 두께에 따라 온도 분포가 달라질 수 있기 때문에 제조업체에 매우 중요합니다. 기준에서 벗어난 온도가 감지되면, 즉시 알람을 통해 공정 제어 시스템으로 전달됩니다.

카메라는 PIF를 통해 아날로그 입력 방식으로 PLC에 원활하게 통합됩니다. 이러한 통합을 통해 온도 이상이 감지될 경우 가열 요소를 쉽고 자동으로 제어할 수 있으며, 이를 통해 최적의 생산 품질을 안정적으로 유지할 수 있습니다.

PI 400i 카메라는 제조업체의 공정을 크게 최적화하여 완전 자동화를 가능하게 하고, 온도 오류나 소재 결함으로 인한 불량률을 효과적으로 감소시킵니다.

Optris PI 400i 적외선 카메라 모델의 가장 큰 장점 중 하나는 간단한 통합 방식으로도 신뢰할 수 있는 온도 측정을 제공한다는 점입니다.

견고하고 컴팩트한 설계 덕분에 이러한 측정 장비는 거의 모든 산업용 애플리케이션에 손쉽게 통합될 수 있습니다.

또한 다양한 Optris 액세서리를 통해 PI 카메라 시리즈는 혹독한 산업 환경에서도 높은 내구성을 유지할 수 있습니다. 예를 들어, 수랭식 냉각 하우징이나 층류 에어 퍼지 장치는 높은 주변 온도와 렌즈 오염으로부터 카메라를 효과적으로 보호해 줍니다.

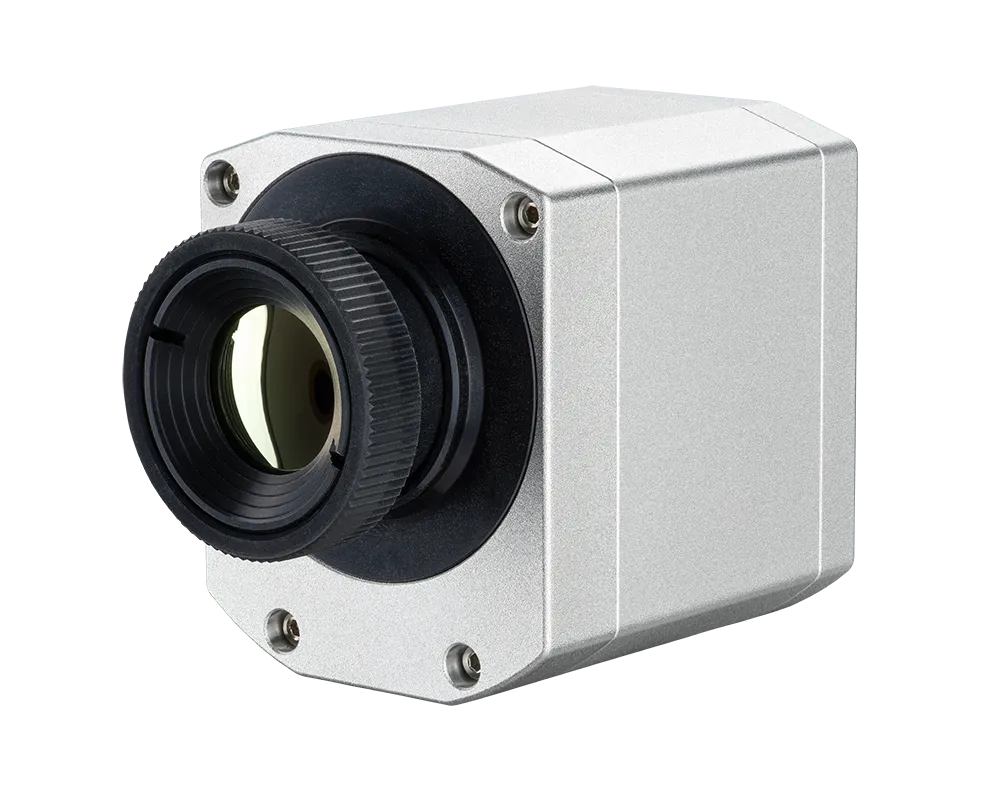

이 적외선 카메라는 382×288픽셀의 광학 해상도와 75mK의 열 감도를 통해 매우 미세한 온도 차이까지 정확하게 감지합니다. PI 400i는 초당 80Hz의 프레임 속도로 측정하기 때문에, 측정 대상이 고속으로 측정 영역을 통과하는 경우에도 이러한 정밀도가 안정적으로 유지됩니다. 이러한 성능은 제조업체의 호스 생산 공정에서 특히 중요한 요소입니다.
