고전력 밀도의 인쇄회로기판(PCB)에서는 다수의 트레이스에서 동시에 전력이 소모되고, 여러 부품이 안정적인 전류 공급에 의존하기 때문에 열 발생을 제어하는 것이 매우 어렵습니다. 다양한 기능이 요구되는 애플리케이션에서는 고전력 밀도가 불가피한 경우가 많습니다. 이때 공간을 효율적으로 활용하는 것이 중요하며, 미세한 크로스토크(crosstalk)만 발생해도 급격한 온도 상승으로 이어질 수 있습니다.
또한 일부 고전력 밀도 PCB에는 대형 부품이 포함되어 열 관리의 복잡성이 더욱 커집니다. 대형 부품은 더 많은 열을 발생시키는 동시에 열을 방출할 수 있는 표면적을 줄입니다. 따라서 적절한 냉각을 위해서는 충분한 열 방출 면적을 확보하는 것이 필수적입니다. IPC 표준을 충족하더라도 부품을 과도하게 밀집 배치하는 것은 오히려 바람직하지 않을 수 있습니다.
효과적인 열 관리는 PCB 설계에서 매우 중요하며, 보드의 물리적 성능과 기능에 큰 영향을 미칩니다. 따라서 모든 설계자에게 열 관리는 반드시 우선순위로 고려되어야 합니다. 최종 제품의 신뢰성과 안전성을 확보하기 위해서는 열 핫스팟을 식별하고 이를 완화하는 것이 핵심적입니다. 핫스팟은 부품이 부적절하게 배치되었거나 과열 위험이 있는 영역을 나타낼 수 있으며, 이는 부품 고장이나 화재로 이어질 수 있습니다. 이러한 문제는 실제 현장에서 과열로 인해 연속적인 고장이 발생한 고객 사례를 통해 더욱 분명히 드러났으며, 이로 인해 설계 단계에서 보다 효과적인 열 분석의 필요성이 제기되었습니다. 열전대를 사용하는 기존 방식은 보드 전체를 포괄적으로 측정할 수 없고, 센서 자체가 물리적 간섭을 일으킨다는 한계로 인해 충분하지 않았습니다. 이러한 배경에서 비접촉식이면서 전체 영역을 아우를 수 있는 해결책의 필요성이 커졌고, 그 대안으로 적외선 카메라의 활용이 검토되었습니다.
PCB 개발 과정에서 IR 카메라는 보드 전체의 열 분포를 시각화할 수 있게 해 주어, 엔지니어에게 매우 큰 이점을 제공합니다. 이러한 기능은 잠재적인 열 핫스팟을 초기 단계에서 식별하는 데 핵심적이며, 부품 재배치나 설계 수정 등을 통해 문제를 사전에 해결할 수 있도록 합니다. 이러한 열 이상 현상을 감지하지 못할 경우, PCB는 고장 위험이 크게 증가하며, 이는 비용이 많이 드는 리콜과 기업 이미지 손상으로 이어질 수 있습니다. 따라서 Optris에서 제공하는 것과 같은 첨단 열화상 솔루션을 도입하려는 동기는 PCB 생산 과정에서 더 높은 안전성, 효율성, 그리고 신뢰성을 확보해야 할 필요성에서 비롯됩니다.

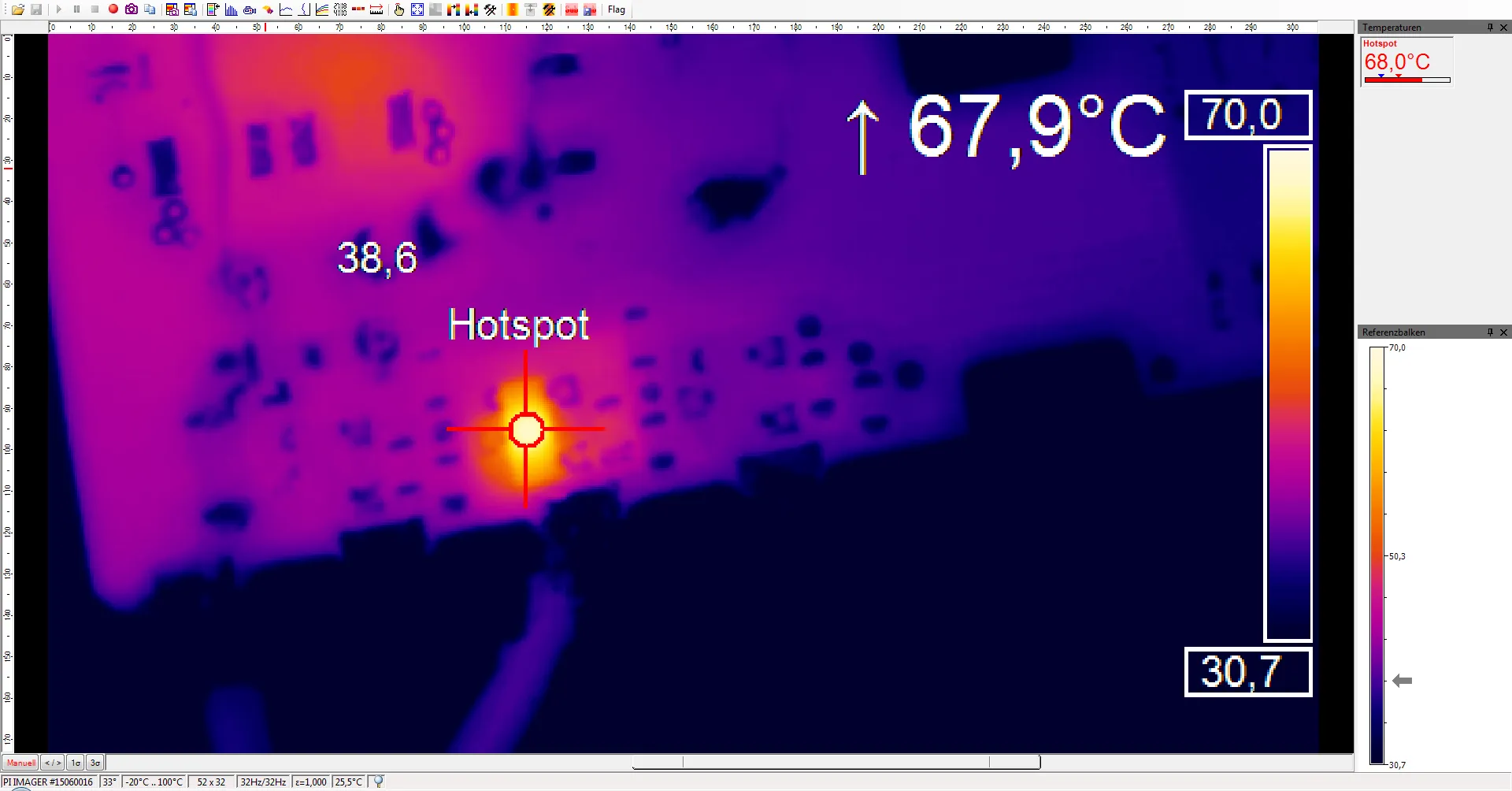

엔지니어들은 Optris IR 카메라를 활용해 프로토타입 보드의 열 성능을 모니터링하며, 보드에 전원을 인가한 상태에서 열화상 이미지를 관찰함으로써 과도한 열이 축적되는 영역을 정확히 찾아냅니다. PI 450i와 PI 640i와 같은 Optris 열화상 카메라는 높은 해상도와 정밀한 열 분포를 포착할 수 있는 성능 덕분에 특히 효과적입니다. 이러한 카메라는 핫스팟의 정확한 위치와 강도를 시각적으로 확인할 수 있게 해 주어, 보드 설계를 보다 정밀하게 조정할 수 있도록 합니다.

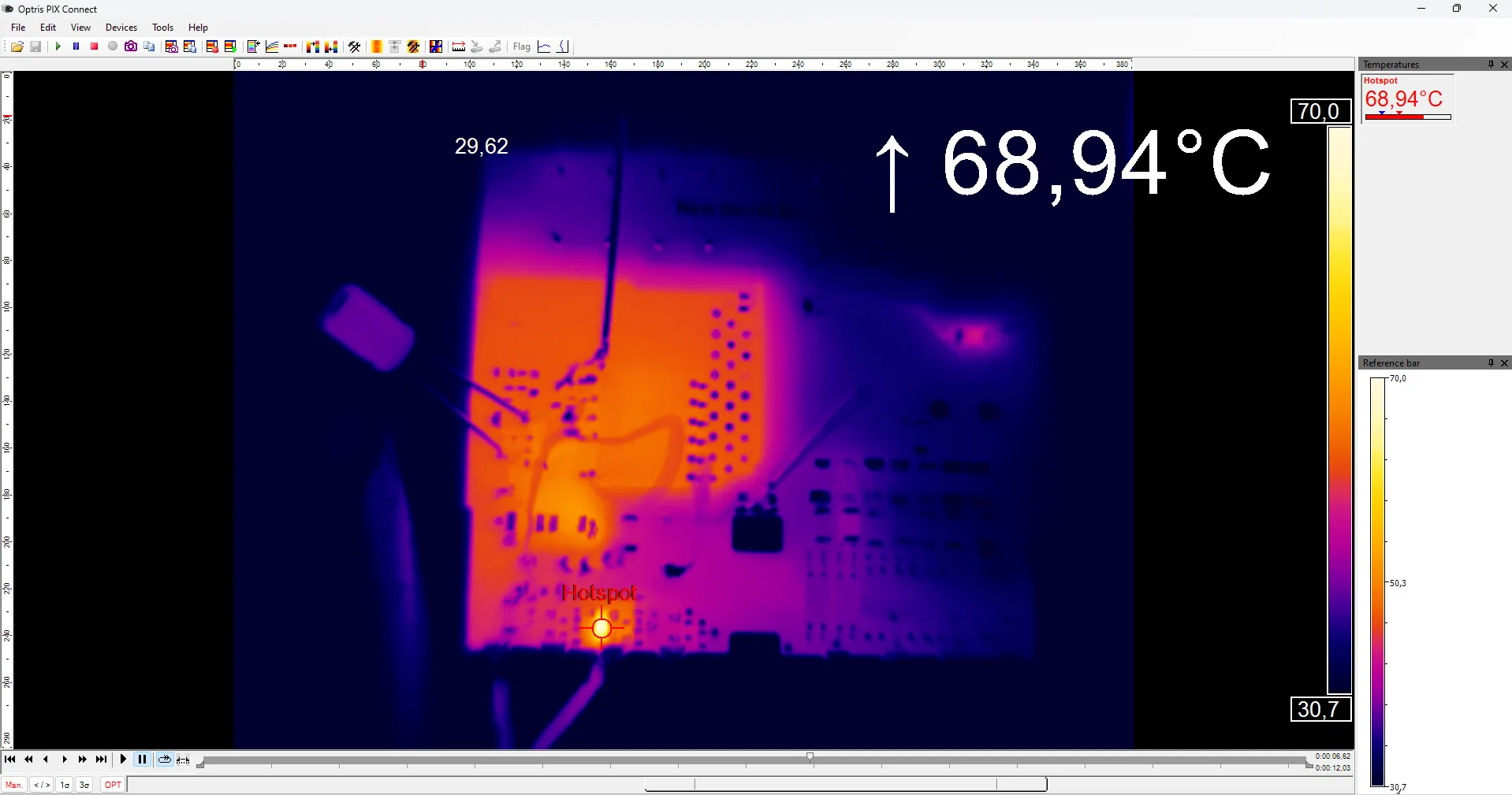

시험 과정에서는 전원이 인가된 프로토타입을 실험실 환경에 배치하고, 열화상 카메라를 통해 종합적인 열 분석을 수행합니다. 엔지니어들은 실시간으로 수집된 열 데이터를 분석하여 특정 부품이 과도한 열을 발생시키는지 여부를 판단합니다. 핫스팟이 발견되면 열 분포를 개선하기 위해 레이아웃을 재설계하며, 이러한 반복적인 과정을 통해 보드의 열 성능이 요구 기준을 충족할 때까지 개선이 이루어집니다. Optris 열화상 카메라를 사용함으로써 모든 부품이 안전한 온도 범위 내에서 작동하도록 보장할 수 있으며, 이는 열로 인한 고장 위험을 크게 줄이는 데 기여합니다.
또한 열화상 카메라를 도입하면 설치에 많은 시간과 노력이 필요하고 제공되는 데이터가 제한적인 열전대의 대규모 사용을 대체할 수 있습니다. 적외선 카메라는 보드의 열 특성을 변경하지 않으면서도 포괄적인 열 데이터를 제공하는 비접촉식 대안입니다. Optris 카메라의 소프트웨어 기능은 열 분포를 상세하게 분석하고 문서화할 수 있도록 지원하여, 엔지니어가 결과를 보다 쉽게 공유하고 근거 있는 설계 의사결정을 내릴 수 있도록 이 과정을 더욱 강화합니다.
IR 카메라를 활용한 열 분석은 최종 제품의 신뢰성과 안전성을 크게 향상시킵니다. 설계 초기 단계에서 열 핫스팟을 식별하고 완화함으로써, 엔지니어는 잠재적인 고장을 사전에 방지하고 실제 운용 조건에서도 보드가 최적의 성능을 발휘하도록 할 수 있습니다. 이러한 선제적인 접근 방식은 리콜 및 현장 고장 발생 가능성을 줄여 기업의 평판을 보호하고, 보증 처리나 수리와 관련된 비용 절감에도 기여합니다. 상세한 열 데이터와 Optris 카메라의 첨단 기능이 결합되어, 엔지니어가 열 문제를 조기에 해결하고 부품 배치를 최적화함으로써 궁극적으로 높은 품질과 신뢰성을 갖춘 PCB를 제공할 수 있도록 합니다.
또한 Optris 적외선 카메라의 사용은 테스트 과정을 크게 간소화합니다. 이들 카메라가 제공하는 고해상도 이미지는 열 분포를 선명하고 세밀하게 보여주어, 문제 지점을 보다 쉽게 파악하고 신속하게 해결책을 적용할 수 있도록 합니다.
이러한 효율성은 개발 주기를 단축할 뿐만 아니라, 신제품의 시장 출시 속도를 더욱 빠르게 합니다. 아울러 사내에서 설계를 직접 시험하고 검증할 수 있는 환경을 제공함으로써, 엔지니어가 테스트 환경을 보다 효과적으로 제어하고 반복 개선을 신속하게 수행할 수 있어 전반적인 설계 품질 또한 향상됩니다.
또 하나의 중요한 장점은 열전대와 같은 물리적 시험 부품 사용을 줄임으로써 얻을 수 있는 비용 절감 효과입니다. 비접촉식 열화상 측정을 활용하면, 열 분석에 필요한 자원과 인력을 최소화할 수 있어 엔지니어링 시간과 예산을 보다 효율적으로 운용할 수 있습니다. 또한 Optris 카메라가 제공하는 포괄적인 데이터는 보다 정확한 의사결정과 체계적인 문서화를 지원하며, 이는 PCB 제조 과정에서 높은 품질 기준을 유지하는 데 매우 중요합니다.
