Laser Thermometer : 레이저 온도계
우선, 적외선 장비로 온도를 측정하는 것은 레이저 빛과 완전히 독립적이라는 점을 분명히 해야 합니다. 정확한 온도 측정에 레이저 빛 자체는 필요하지 않습니다. 다양한 유형의 레이저 조준 시스템은 측정 장치를 측정 대상에 최대한 잘 정렬할 수 있도록 설계된 것입니다.
단일 포인트 레이저가 있는 레이저 온도계
단일 빔 레이저 포인터를 사용해 측정 지점의 중심을 표시하는 단순하고 비용 효율적인 휴대용 레이저 온도계는 보통 어느 정도의 시차 오류를 가집니다. 이 경우 측정 지점 다이어그램과 거리를 바탕으로 측정 지점의 크기를 사용자가 추정해야 합니다.
이중 레이저가 있는 레이저 온도계
이중 레이저 시스템에서는 IR 렌즈의 외주에서 두 개의 레이저 빔이 방출되어 짧은 거리에서는 측정 빔의 좁아짐을, 더 긴 거리에서는 확산을 대략적으로 표시합니다. 측정 지점의 직경은 그 둘레에 있는 두 레이저 점 사이의 거리를 이용해 표시됩니다.
십자선 조준 레이저 온도계
적외선 장치의 광학 중심에 정렬된 하나의 레이저 선과 첫 번째 선에 수직이면서도 광학 중심에 정렬된 두 번째 레이저 선을 사용하면 표적에 십자선 표시가 투사됩니다. 이 방식은 물체에서 측정 지점의 중심 사이의 어떠한 거리도 보여줍니다.
4개의 레이저 소스와 선 생성기를 사용하고 네 개의 레이저 선을 일정 길이로 형성하는 추가 작업을 통해, 십자선을 표적에 투사하여 중심뿐만 아니라 임의의 거리에서 측정 지점의 정확한 직경도 표시할 수 있습니다.
초점 조절 가능한 레이저 온도계
가시광선에도 투명한 렌즈 재료(유리, 사파이어 등)가 사용되는 근적외선 응용에서는, 기존 광학 시스템을 이용해 레이저나 LED 광으로 측정 대상의 실제 스팟 크기를 비출 수 있습니다. 이는 초점 조절 가능한 광학 시스템에도 적용됩니다. 레이저가 동일한 광학계를 사용할 경우, 조명된 스팟 크기는 적외선 초점 스팟 크기에 맞춰 조정됩니다.
First of all, it must be made clear that the measurement of temperatures with infrared devices is completely independent of laser light. The laser light itself is not necessary for accurate temperature measurement. The various types of laser sighting systems are designed to enable the best possible alignment of a measuring device to the object being measured.
Laser Thermometer with Single point Laser
Simple, cost-effective handheld laser thermometers utilize a single-beam laser pointer to indicate the center of the measuring spot usually with a certain amount of parallax error. Here it is up to the user to estimate the size of the measuring spot based on the measuring spot diagram and the distance.

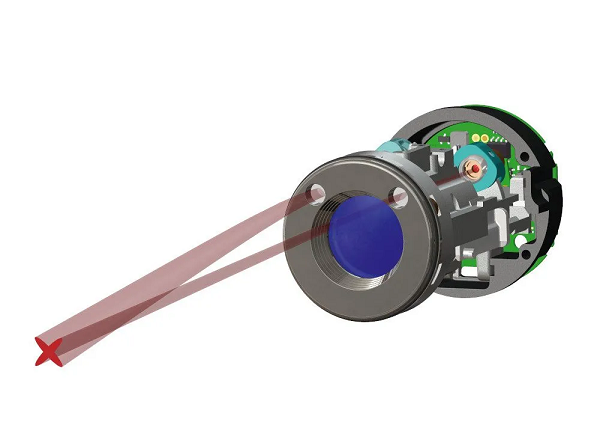

Laser Thermometer with Dual Laser
In a dual laser system, two laser beams are emitted from the circumference of the IR-lens to approximately depict the narrowing (in shorter distances) or widening of the measuring beam in larger distances. The diameter of the measuring spot is indicated utilizing the distance between the two laser points on its circumference.
Laser Thermometer with Crosshair Sight
With one Laser Line aligned to the optical center of an IR device and a second laser line perpendicular to the first one but also aligned to the optical center a crosshair mark is projected to the target. This approach shows any distance between the center of the measurement spot at the object.
By making the higher effort to use 4 Laser sources and line generators and shaping the 4 laser lines to a certain length a Crosshair can be projected onto the target showing in addition to the center the correct diameter of the measurement spot in any distance
Laser Thermometer with Adjustable Focus
In near-infrared applications where lens materials are used which are transparent for visible light too (glass, sapphire, etc.), the already existing optical system can be used to illuminate the real spot size on the measurement target by laser or LED light. This will also work for focusable optic systems. If the laser uses the same optics the illuminated spot size will adapt to the IR-Focus spot size
