Color Palettes : 컬러 팔레트
이러한 컬러 팔레트는 측정된 복사 강도를 사람이 이해할 수 있는 시각적 형태로 변환하는 데 필수적입니다. 약 780 nm에서 1 mm에 이르는 적외선 복사 스펙트럼은 전체 전자기 스펙트럼 중 극히 일부분에 해당합니다. 우리는 이 복사와 그에 대응하는 온도를 눈으로 직접 인지할 수 없기 때문에, 측정된 값은 온도 차이를 시각적으로 드러내기 위해 적절한 의사색(false color)으로 변환되어야 합니다. 이를 위한 가장 단순한 방법은 온도 범위의 하단에는 어두운 색상을, 상단에는 밝은 색상을 사용하는 것입니다. 컬러 팔레트는 어떤 색상이 어떤 온도를 나타내는지를 정확히 정의함으로써, 설정된 범위 내의 모든 온도가 각각 대응하는 색상으로 표현되도록 합니다.

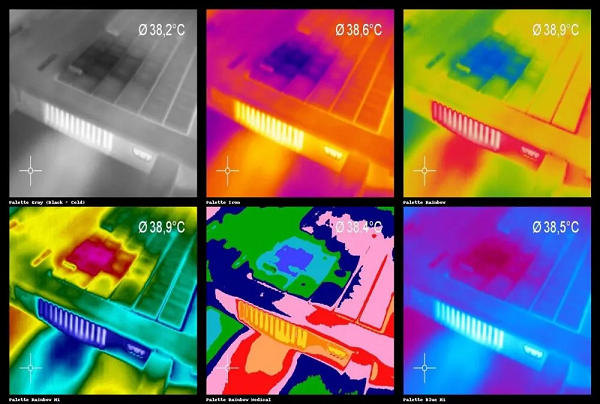

가장 일반적으로 사용되는 컬러 팔레트는 ‘아이언 팔레트(Iron palette)’로, 원래는 철강 산업에서 사용되었지만 현재는 다양한 용도로 활용되고 있습니다. 적용 분야에 따라 다른 팔레트를 사용할 수도 있습니다. 특정 상황에 맞게 의사색 표현을 조정하는 방법에는 여러 가지가 있습니다.
고대비 팔레트: 작은 온도 변화도 더 큰 색상 변화로 표현됩니다.
비선형 색상 할당: 넓은 동적 범위를 가진 장면에서 미세한 세부 정보를 드러내는 데 유용합니다.
두 가지 팔레트의 결합: 예를 들어, 회색 팔레트와 적색 계열만 사용하는 팔레트를 온도 임계값을 기준으로 결합하여, 경보 수준에 초점을 맞출 수 있습니다.
These color palettes are essential for translating measured radiation intensities into an understandable visual form. The infrared radiation spectrum, ranging from about 780 nm to 1 mm, is a small part of the overall electromagnetic spectrum. Because we cannot perceive this radiation and its respective temperatures with our eyes, the measured values must be transformed into appropriate false colors to make temperature differences visible. The simplest way to do this is by using dark colors for the lower end of the temperature range and bright colors for the upper end. Color palettes are used to define exactly which colors represent which temperatures, ensuring that any temperature within the range has a corresponding color.
The most common color palette is the “Iron palette,” which was originally used in the steel industry but is now employed for many other purposes. Other palettes may be used in different application fields. There are many possibilities to match the false color presentation to specific situations:
High contrast palettes: Small temperature changes correspond to bigger color changes.
Non-linear color assignment: This reveals fine details in a scene with a high dynamic range.
Combining two palettes: For example, a gray palette and a palette with just red tones, with a temperature threshold between, to focus on an alarm level.
