Transmissivity : 투과율

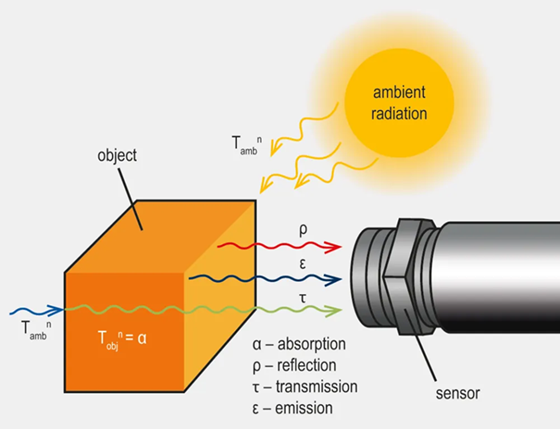

흡수율과 반사율과 함께 투과율은 전자기 복사가 물질과 상호작용하는 특성을 나타내는 세 가지 기본 물성 중 하나입니다. 이는 고려 대상 물체를 통해 전파되기 전과 후의 복사 강도의 비율입니다. τ = I/I_0(이미지 참조). 비율 변수이므로 단위가 없습니다. 투과율은 0에서 1 사이의 값을 가질 수 있으며, 0은 전혀 투과가 일어나지 않음을 의미하고, 1은 모든 복사가 투과됨을 의미합니다. 투과율 τ는 반사율 ρ 및 흡수율 α와 다음 방정식으로 연결됩니다:
1 = α + ρ + τ
이 상관관계에 따르면 투과율은 재료 표면에서 반사되지 않거나 재료를 통과할 때 흡수되지 않은 복사의 비율에 따라 달라집니다.
많은 측정 대상의 경우 투과는 무시할 수 있는 것으로 간주될 수 있습니다. 그러나 얇은 플라스틱 필름이나 창 재료는 상당한 투과율을 보일 수 있습니다. 투과율은 고려 중인 파장에 크게 의존합니다. 예를 들어 일반 창유리는 가시광선에는 투명하지만 5 µm 이상의 파장에서는 완전히 불투명합니다. 이는 스펙트럼 감도가 8 µm에서 14 µm인 적외선 카메라의 광학계나 보호창에 일반 유리를 사용할 수 없으며, 대신 실리콘 또는 게르마늄으로 만든 특수 광학 부품을 사용해야 함을 의미합니다. 이들 재료는 반대로 가시광선 영역에서는 불투명합니다.
A Zener barrier in an infrared sensor is a safety device used to ensure the intrinsic safety of electrical equipment operating in hazardous environments. Specifically, in the context of infrared temperature sensors like those used in the Optris CTex LT, Zener barriers are used to limit the amount of electrical energy that can pass into potentially explosive areas, preventing the possibility of igniting flammable gases or dust.
The Zener barrier functions by controlling the voltage and current that can flow through the circuit. It uses Zener diodes, which allow current to flow in the reverse direction when a specific voltage threshold is exceeded, along with resistors and fuses to manage the energy levels. This ensures that even in the event of a fault, the energy released will not be sufficient to cause ignition.
In practical terms, the Zener barrier is installed between the infrared sensor and the control system. It is crucial in applications where the infrared sensor is placed in hazardous zones, such as those defined by ATEX standards in Europe. These zones include areas where explosive atmospheres are likely to occur due to the presence of gases, vapors, or combustible dust. The Zener barrier, by maintaining the energy levels below a safe threshold, allows the infrared sensor to function correctly without posing a risk of explosion.
For the Optris CTex LT system, the Zener barriers used are specified to meet stringent safety standards and approvals, such as PTB 01 ATEX for different zones. They ensure that the sensing head, which is a passive element, can be safely installed in hazardous areas while the active electronics for evaluation are kept in a safe area. This setup allows for accurate infrared temperature measurement in environments that would otherwise be too dangerous for standard electrical equipment.
