Thermal Profile : 열 프로파일

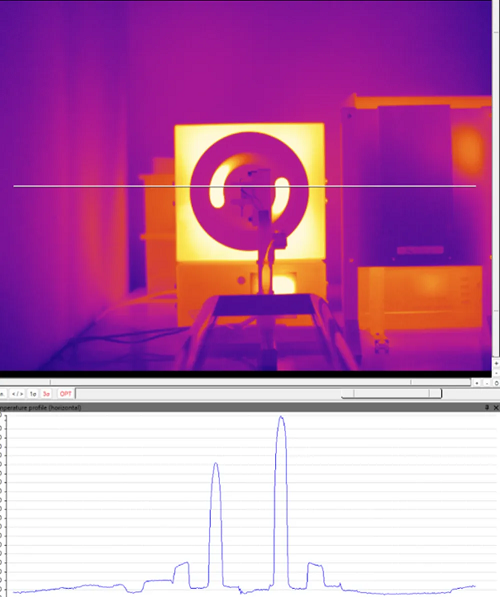

열 프로파일은 적외선 영상에서 추출한 선으로, 해당 선을 따라 나타나는 온도 변화를 보여줍니다. 이 유형의 프로파일은 선이 반드시 직선일 필요 없이 선을 따라 매우 정밀한 지점에서의 열적 거동의 한 차원을 상세히 보여줍니다. 열 프로파일은 국소적인 온도 구배, 과열 지점(핫스팟) 및 관심 핵심 구역의 온도 분포 분석을 실무에서 감지하는 데 특히 유용합니다. 예를 들어 용접이나 열성형과 같은 공정에서는 엔지니어가 용접 이음선이나 금형 표면을 따라 열 프로파일을 선택하여 온도가 제품 품질 및 재료 무결성을 위한 규정된 파라미터 내에 있는지 확인할 수 있습니다. 열 프로파일은 이러한 복잡한 열 거동을 선을 따라 표시되는 읽기 쉬운 하나의 그래프로 시각화하여 단순화합니다.
적외선 카메라로 열 프로파일을 측정하기 위해 카메라는 물체 표면에서 방출되는 적외선 복사를 포착하여 이를 온도 이미지(써모그램)로 변환하고 온도를 색상 또는 명암으로 표시합니다. 카메라는 관심 영역을 볼 수 있도록 배치되며 이미지나 비디오를 시간 경과에 따라 기록합니다. 이러한 써모그램을 분석하여 온도 변화를 해석하면 접촉 없이 상세한 열 거동을 파악할 수 있어 위험하거나 접근이
어려운 구역의 모니터링에 이상적입니다.
A thermal profile is a line taken out of an infrared image, showing the temperature variations along that particular line. This type of profile shows in detail one dimension of thermal behavior at very precise points along a line without needing to be straight. Thermal profiles are especially useful by practice for detecting localized temperature gradients, hotspots, and temperature distribution analysis in critical areas of interest. For example, in processes such as welding or thermoforming, engineers might select a thermal profile along a weld seam or mold surface to see if their temperature was within the specified parameters for product quality and material integrity. The thermal profile simplifies this complex thermal behavior through visualization into one easy-to-read graph of thermal data along a line.
To measure a thermal profile with infrared cameras, the camera captures infrared radiation emitted by the object’s surface and converts it into a thermogram, displaying temperatures as colors or shades. The camera is positioned to view the area of interest, and images or videos are recorded over time. These thermograms are analyzed to interpret temperature variations, revealing detailed thermal behavior without contact, making it ideal for monitoring in hazardous or inaccessible areas.
