제품소개
신뢰할 수 있는 계측 기술로 구성된 제품 솔루션 입니다.
150 °C ~ 1500 °C
Optris 하부 방식 유리 검사 시스템(GIS)은 최신 Low-E(저방사) 유리 제조 공정에서 정확한 열 모니터링을 가능하게 하는 혁신적인 솔루션입니다.
본 시스템은 유리 강화(Tempering) 공정에서 가장 큰 과제로 꼽혀온 문제를 효과적으로 해결합니다. 기존 적외선 센서는 고반사 특성을 가진 Low-E 코팅 표면을 가열로 출구에서 정확하게 측정하기 어려워, 품질 편차와 공정 효율 저하를 초래해 왔습니다. GIS는 이러한 한계를 측정 방식의 전환을 통해 극복합니다.
7.9 µm 파장에 최적화된 PI 450i G7 산업용 적외선 카메라를 생산 라인 하부에 배치하여, 코팅되지 않은 고방사율 유리 면을 직접 측정함으로써 보다 정확하고 신뢰성 높은 온도 데이터를 제공합니다. 이를 통해 150°C부터 1500°C까지 넓은 온도 범위에서 안정적인 측정이 가능하며, 컴팩트한 열화상 카메라는 산업 환경에 맞게 설계되어 별도의 냉각 장치 없이도 최대 70°C의 주변 온도에서 안정적으로 작동합니다.
본 시스템은 라인 스캔 방식의 연속적인 열 모니터링을 통해 공정 전반을 지속적으로 관리할 수 있도록 지원합니다. 또한 초고속 CTlaser 4M 파이로미터와 디지털 제어 렌즈 보호 시스템(DCLP)이 통합되어 있어, 유리 파손 발생 시 카메라 렌즈를 즉각적으로 보호합니다.
GIS(Glass Inspection System)는 사전 조립 및 사전 설정된 턴키 솔루션으로 제공되며, 라이선스 비용 없이 사용할 수 있는 강력한 소프트웨어가 포함되어 있어 사용이 간편하고 기존 유리 강화 라인에도 손쉽게 적용할 수 있습니다.
독일에서 개발, 정밀 보정 및 엄격한 품질 테스트를 거친 Bottom-Up GIS 시스템은 뛰어난 정확도와 신뢰성을 보장합니다. 이를 통해 정밀한 온도 제어는 물론, 제품 품질 향상, 불량률 감소, 생산 효율 개선까지 실현하여 고급 Low-E 유리 제조 공정에 최적의 솔루션을 제공합니다.
- 유리 강화 공정에 최적화된 라인 스캔 측정 기능
- 소형 유리 비드부터 대형 판유리까지 대응하는 열화상 이미지 제공
- 유리 표면의 정밀한 온도 측정
- 최대 70°C의 높은 주변 온도에서도 안정적인 작동
- 유리 면적 계산 기능
- 초고속 유리 파손 감지 기능과 디지털 제어 렌즈 보호 시스템(DCLP) 통합
- 유리 강화로에 간편하게 설치 가능한 사전 조립형 시스템
-
Specification
-
News
-
Product Description
에너지 절감형 창호와 건물 외장재에 널리 사용되는 Low-E(저방사) 유리는 기존 적외선(IR) 온도 측정 방식으로는 측정이 쉽지 않은 특성을 가지고 있습니다. Low-E 유리는 열 손실을 줄이기 위해 한쪽 면에 특수 코팅이 되어 있는데, 이 코팅으로 인해 해당 면의 방사율이 크게 낮아집니다. 그 결과, 생산 공정 중 특히 유리가 가열로를 나온 직후의 온도를 정확하게 측정하기가 매우 어렵습니다. 일반적인 적외선 장비는 코팅된 유리 표면에서 정확한 온도 값을 읽지 못해, 품질 편차나 공정 비효율로 이어질 수 있습니다.
Optris 하부 방식 유리 검사 시스템(Bottom-Up GIS)은 이러한 문제를 해결하기 위해 개발된 솔루션입니다. 이 시스템은 Optris PI 450i G7 적외선 카메라를 유리 강화 라인 아래쪽에 설치하여, 코팅이 없는 유리의 반대쪽 면(고방사율 면)의 온도를 직접 측정합니다. 이 방식은 코팅의 영향을 받지 않기 때문에, 항상 안정적이고 정확한 온도 측정이 가능합니다.
PI 450i G7 카메라는 크기가 작고 냉각 장치가 필요 없는 구조로 설계되어, 생산 라인 하부의 좁은 공간에도 쉽게 설치할 수 있습니다. 기존의 라인 스캐너는 크고 무거워 주로 유리 위쪽에 설치해야 했기 때문에, 설치와 유지 관리가 번거로웠습니다. Optris의 기술을 적용하면 보다 간편한 설치로도 유리 품질 관리에 필요한 일관된 온도 측정을 구현할 수 있습니다.
PI 450i G7 적외선 카메라는 유리 산업을 위해 특별히 설계된 장비입니다.
유리 온도 측정에 적합한 7.9 μm 파장 영역에서 작동하여, 재질 특성으로 인한 측정 오차를 줄이고 보다 정확한 결과를 제공합니다. 150°C부터 1500°C까지의 넓은 온도 범위를 지원하여 강화 공정은 물론, 다양한 유리 가공 공정에 활용할 수 있습니다.해상도는 382 × 288 픽셀, 열 감도는 650°C 기준 최대 150 mK로, 유리 전체에 걸친 온도 분포를 세밀하게 확인할 수 있습니다. 이를 통해 온도가 고르게 유지되고 있는지 쉽게 파악할 수 있어, 품질 관리에 큰 도움이 됩니다. 또한 이 카메라는 별도의 냉각 장치 없이도 최대 70°C의 높은 주변 온도에서 안정적으로 작동하여, 고온 환경의 유리 생산 현장에 적합합니다.

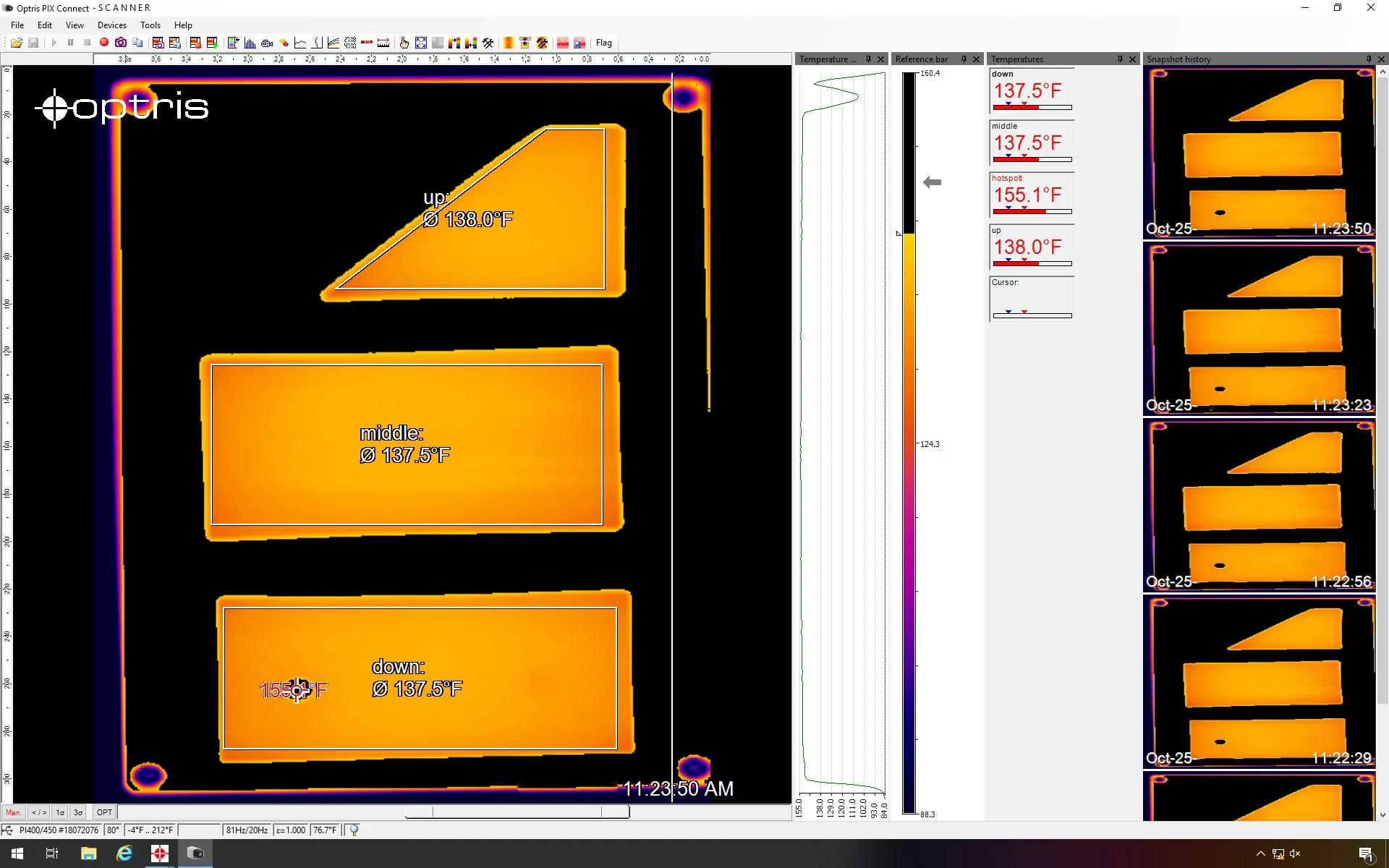

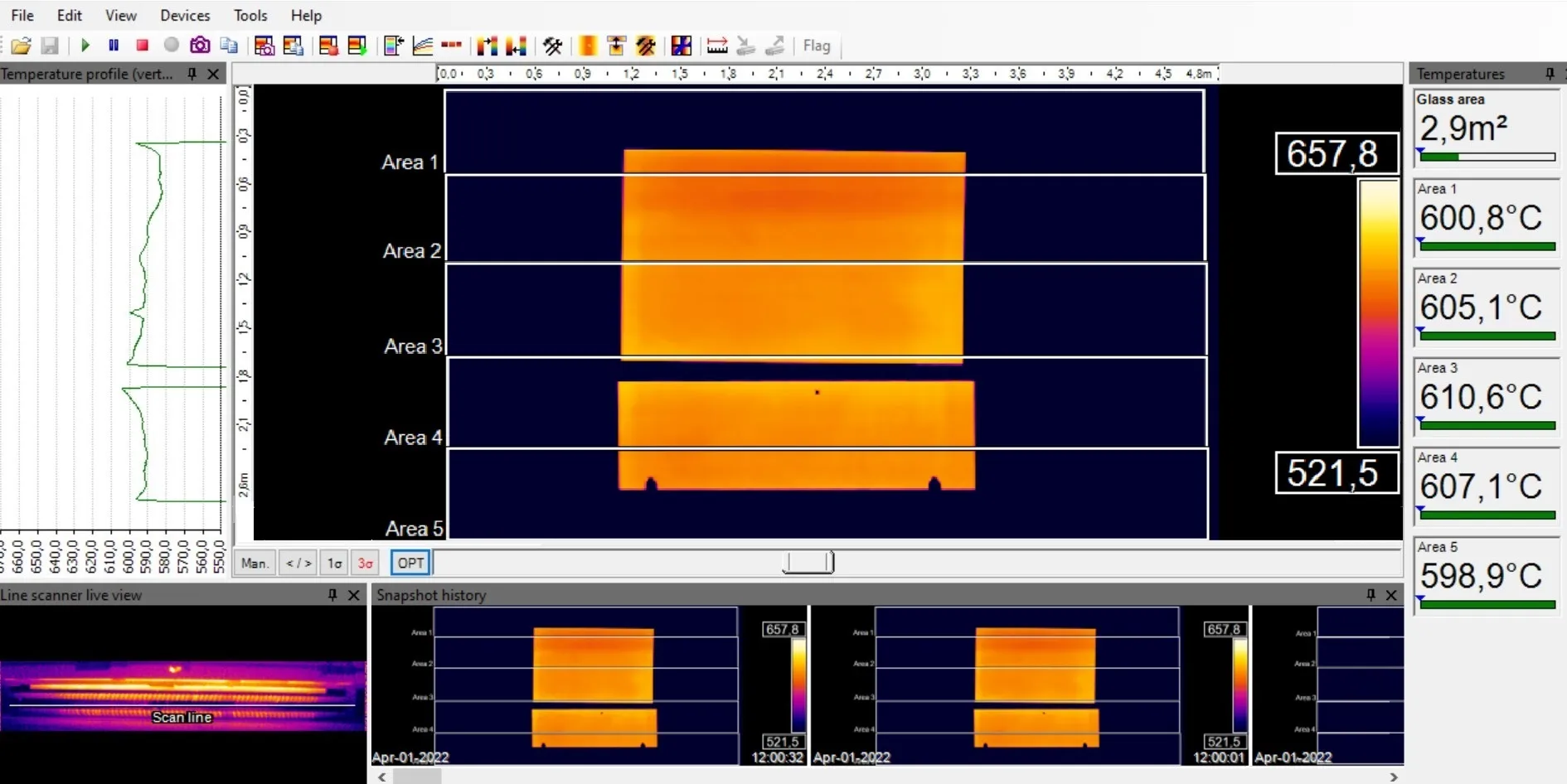

크기는 46 × 56 × 68~77 mm로 매우 작고 가벼우며, IP67 등급의 견고한 하우징을 적용해 먼지나 습기에도 강합니다. 최대 80 Hz의 프레임 속도로 실시간 온도 데이터를 제공해, 빠르게 움직이는 생산 라인에서도 정확한 측정이 가능합니다.GIS 시스템은 다양한 기능이 결합되어 더욱 효과적인 운용이 가능합니다. 라이선스 비용 없이 사용할 수 있는 PIX Connect 소프트웨어를 통해 카메라를 라인 스캐너처럼 활용할 수 있으며, 이를 통해 유리 전반의 온도 상태를 연속적으로 확인할 수 있습니다. 또한 아날로그 및 디지털 입·출력과 릴레이 기능을 지원해 기존 설비 제어 시스템과도 쉽게 연동됩니다. 유리 파손이 발생할 경우, 보호 기능이 작동하여 카메라 손상을 최소화하고 장비 정지 시간을 줄여줍니다.
PI 450i G7이 적용된 Bottom-Up GIS 시스템은 여러 가지 장점을 제공합니다. 코팅되지 않은 유리 면을 측정하기 때문에, 코팅 종류와 상관없이 항상 일정한 온도 데이터를 얻을 수 있으며, 이를 통해 유리 품질을 안정적으로 유지할 수 있습니다. 정확한 온도 정보는 가열과 냉각 공정을 더 잘 제어할 수 있게 해주어, 불량과 폐기물을 줄이고 생산 효율을 높여줍니다.
또한 컴팩트한 설계와 사전 조립된 구성으로 기존 강화 라인에 쉽게 설치할 수 있어, 설치 시간과 작업 부담을 최소화합니다. 크고 비싼 기존 라인 스캐너와 달리, PI 450i G7은 보다 경제적이고 관리가 쉬운 대안입니다. -
Areas of Application
-
Software
-
FAQs
-

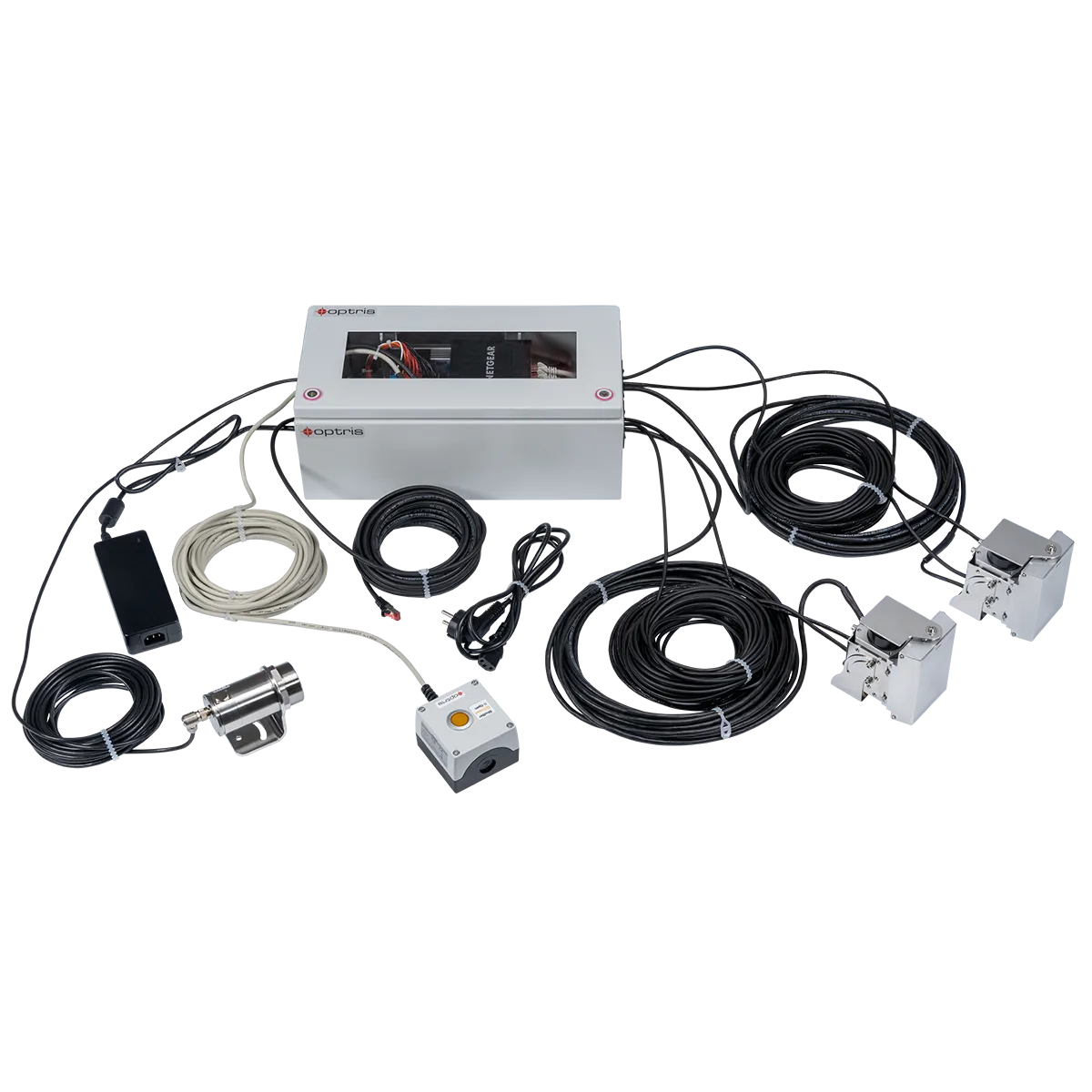

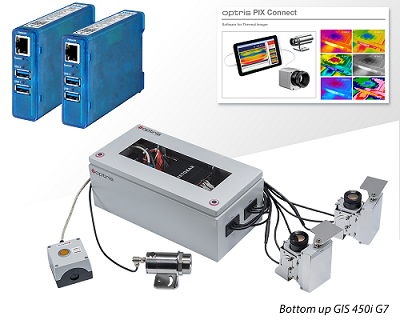

Scope of Supply
- 열화상 카메라 Pi 450i 2대
- 산업용 프로세스 인터페이스 2개

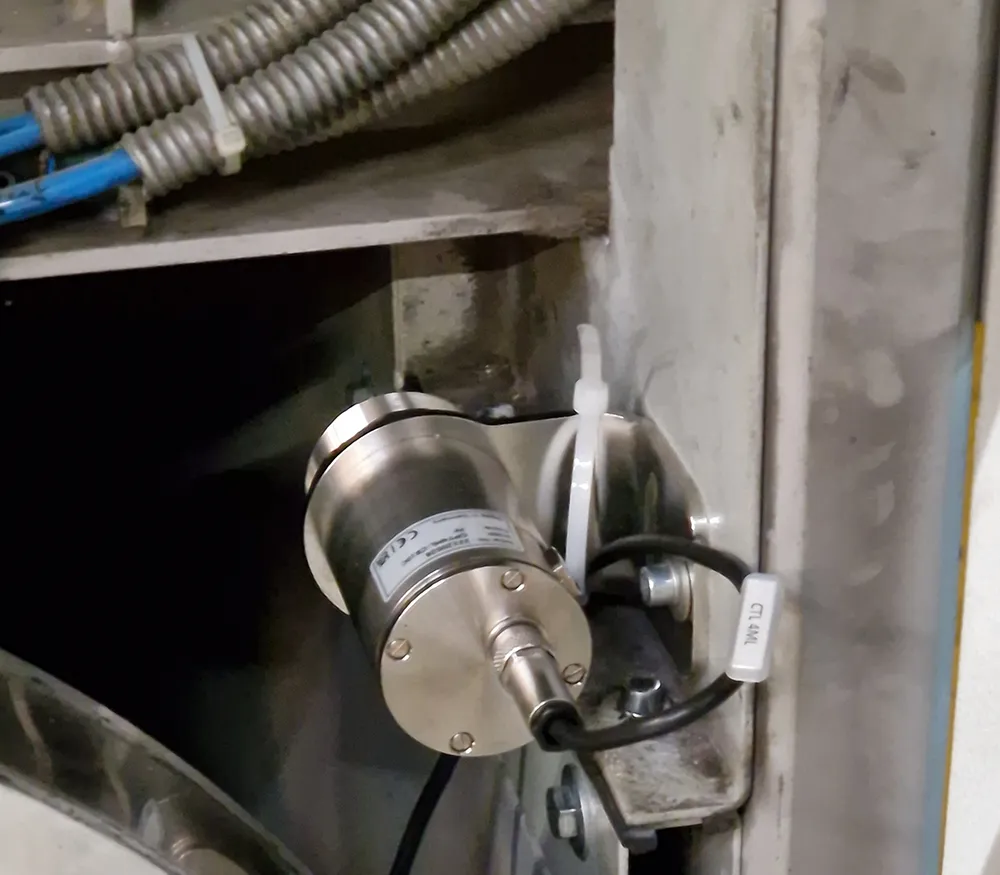

- 적외선 온도계 CTlaser 4ML (USB 인터페이스 포함)
- DCLP 셔터 시스템 2개 및 카메라 장착 브라켓 포함
- USB 서버기가비트 2개

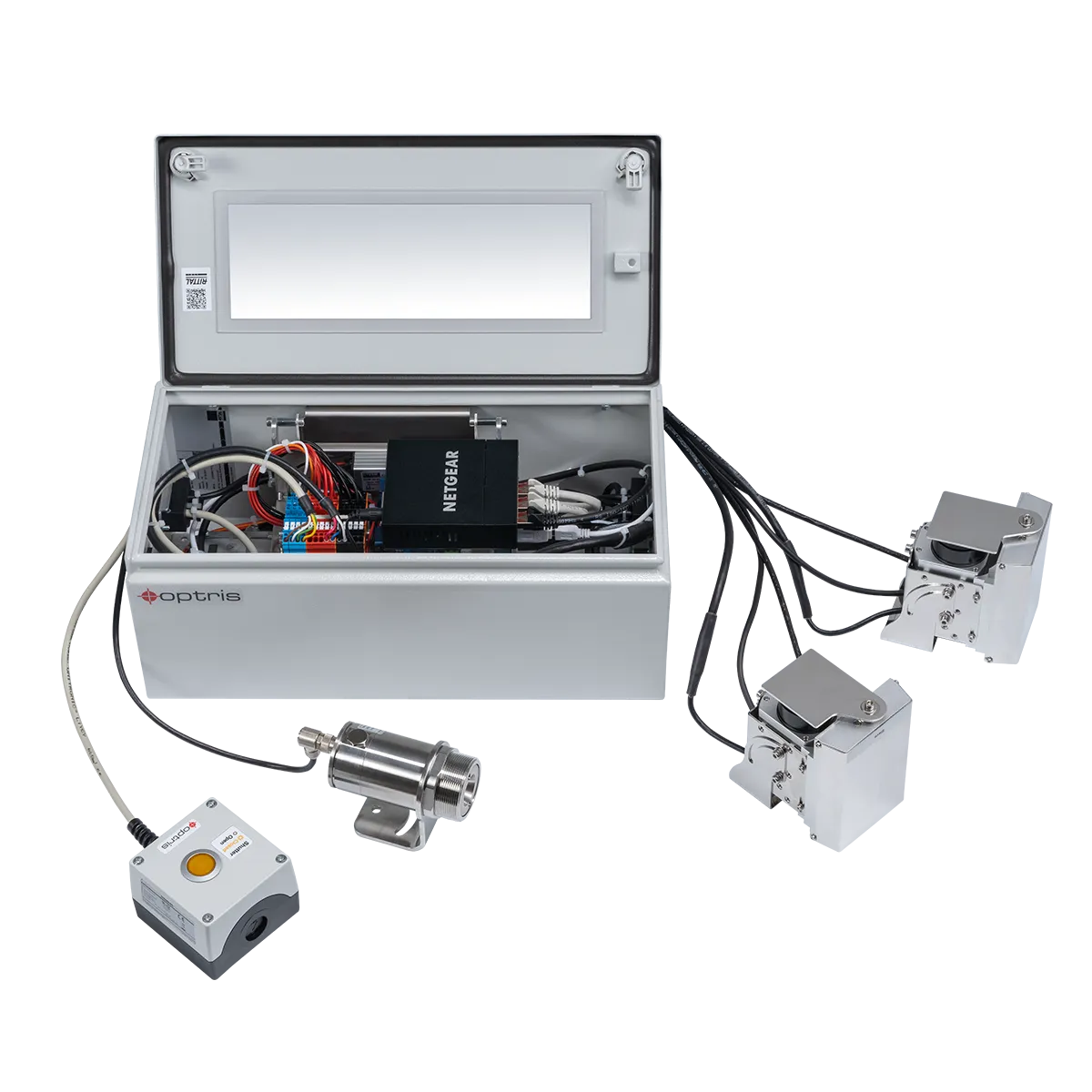

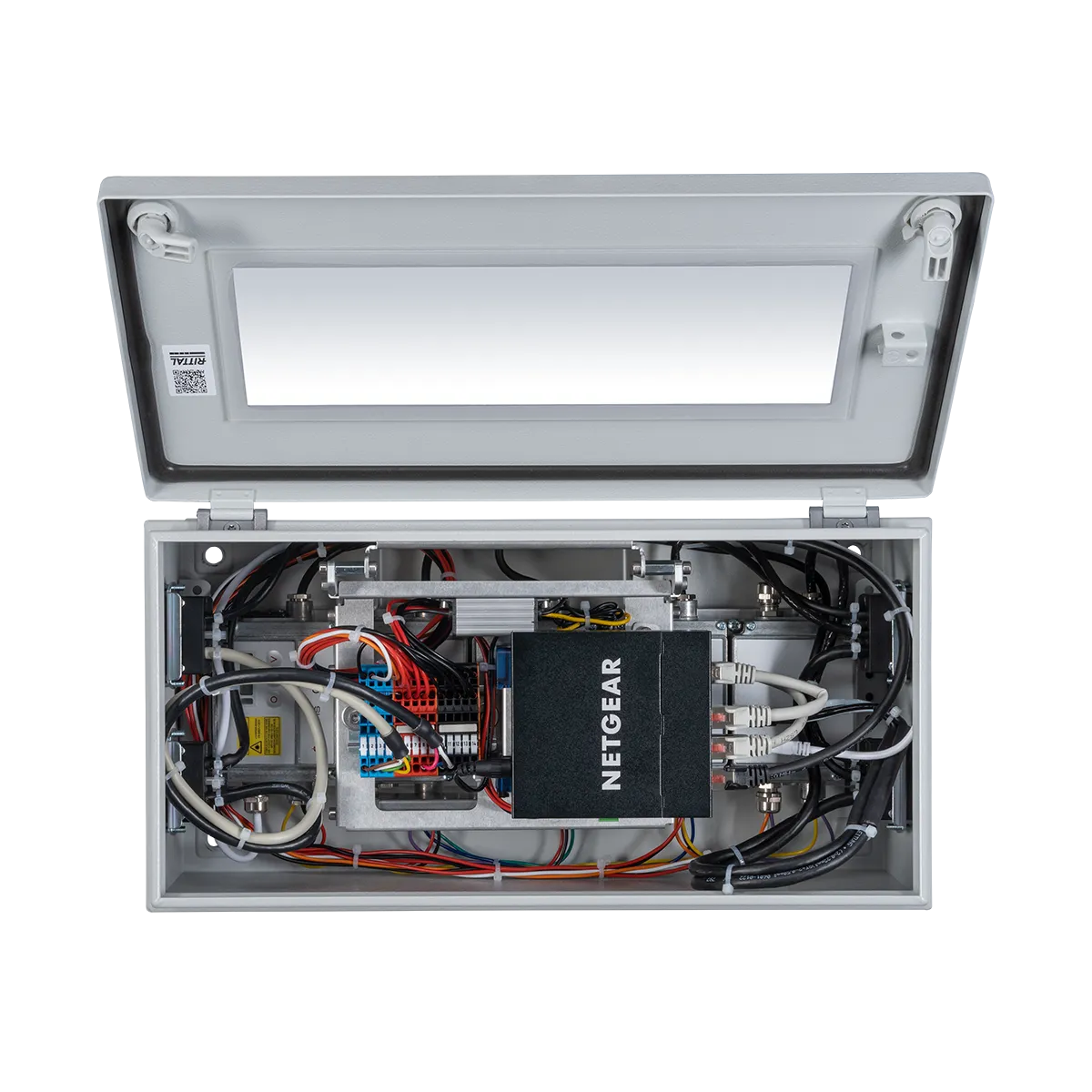

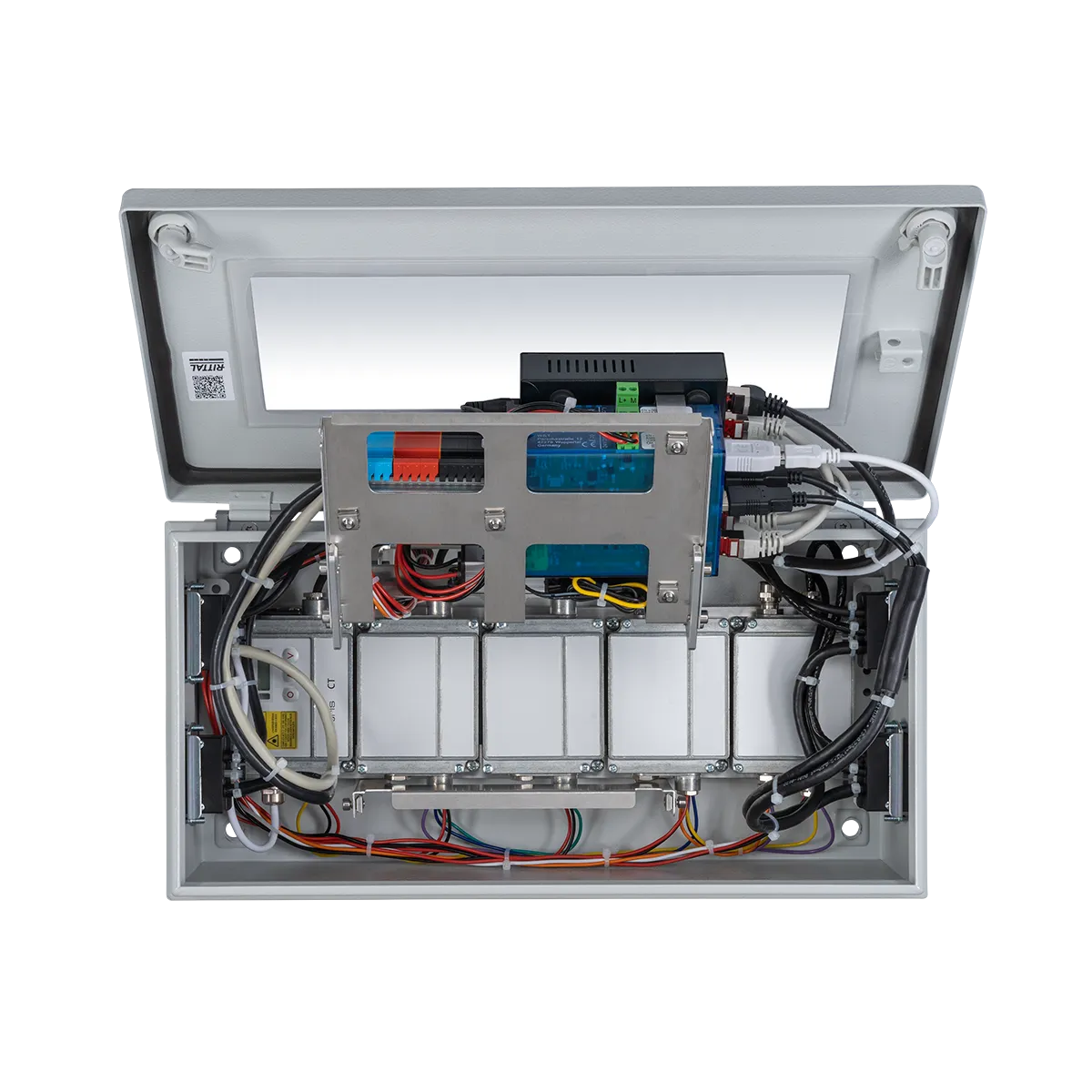

- 제어 캐비닛(케이블 세트 10m 포함) 및 원격 제어 박스
- 소프트웨어 패키지
- 초기 시동용 100–230 V AC / 24 V DC 전원 공급 장치
