저방사율(Low-E) 유리는 건물의 에너지 효율을 높이기 위해 창호와 외벽 부품에 자주 사용됩니다. 그러나 이 유리는 기존 적외선(IR) 장비에는 큰 도전이 됩니다. Low-E 유리는 다층 단열유리로, 코팅된 면의 방사율이 매우 낮습니다. 기존 IR 장비는 일반적으로 유리가 용광로에서 나올 때 위에서 온도를 측정하는 방식인데, 코팅 면의 낮은 방사율 때문에 정확한 온도 측정이 어렵습니다. 이로 인해 생산 효율이 떨어지거나 품질 문제로 이어질 수 있습니다.

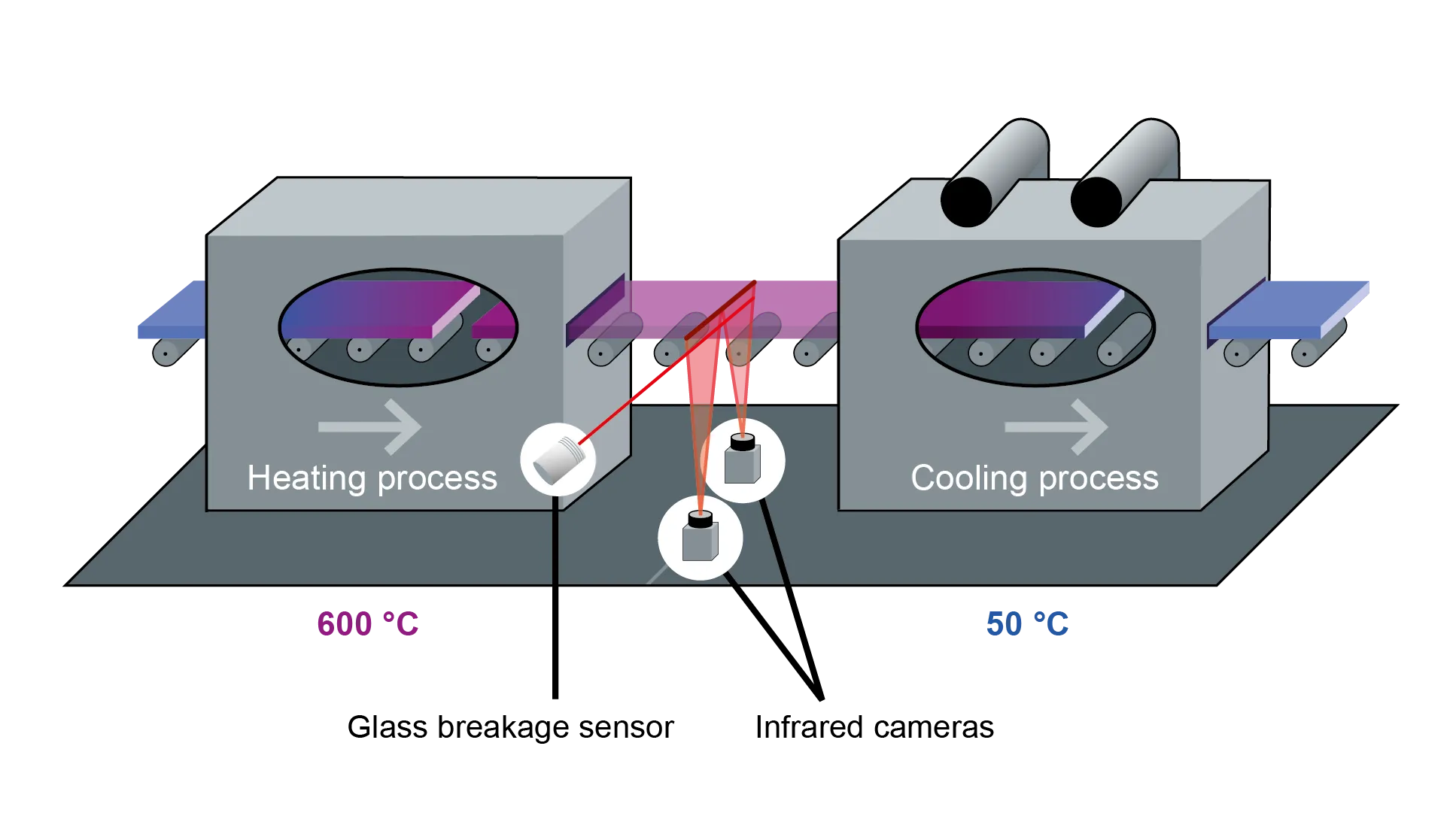

Bottom-Up Glass Inspection System(GIS)은 이러한 문제를 해결하는 혁신적인 솔루션입니다. 템퍼링 라인 아래에 적외선 카메라를 설치하여, 코팅되지 않은 고방사율 면을 직접 측정함으로써 코팅과 상관없이 정확한 온도 데이터를 지속적으로 확보할 수 있습니다. 최신 IR 기술 덕분에 소형, 비냉각 카메라를 사용해 공간 제약이 있는 환경에서도 설치가 가능하며, 기존의 부피 큰 라인 스캐너로는 구현할 수 없었던 새로운 하향식 검사 패키지를 구성할 수 있습니다.

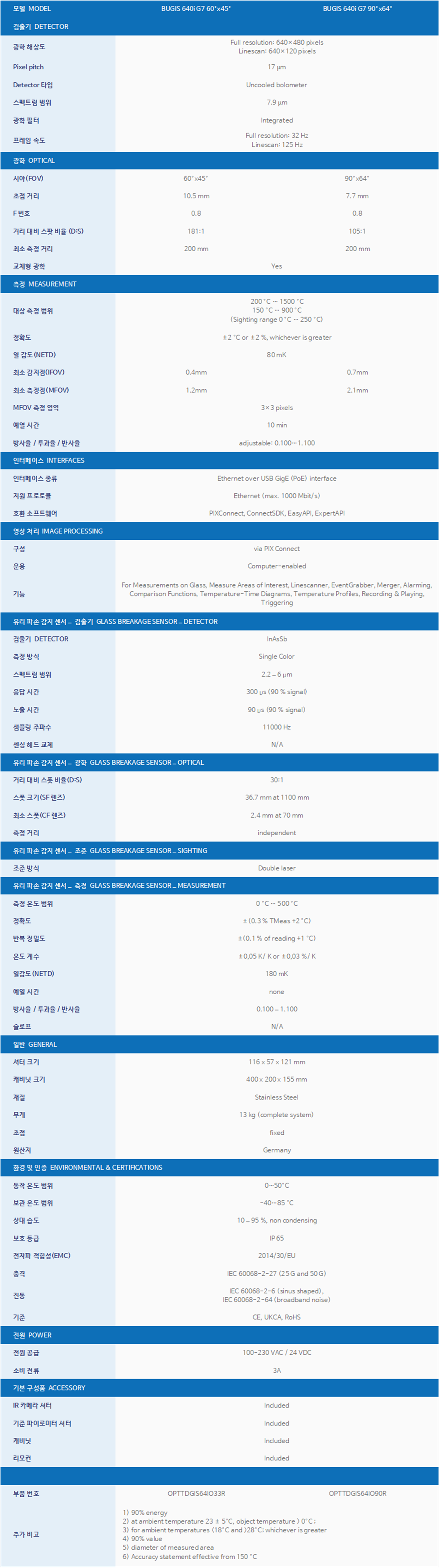

Optris의 PI 450i G7와 PI 640i G7은 유리 산업에 특화된 PI 시리즈 모델로, 7.9 µm 스펙트럼을 감지하며 150 °C~1500 °C 범위에서 온도 측정이 가능합니다. 이를 통해 유리 판재의 생산, 정련, 후처리 과정에서 다양한 응용이 가능합니다.

Bottom-Up GIS 시스템은 두 대의 VGA 카메라를 사용하여 최대 111° 시야각과 최대 1600픽셀 스캔 라인 해상도를 구현하며, 최대 4.3 m 폭의 전체 유리 면적을 정밀하게 스캔합니다. 두 대의 VGA 카메라를 결합하면 넓은 영역에서도 높은 해상도의 온도 데이터를 얻을 수 있어, 생산 중 온도 변화에 민감한 유리 제품의 품질과 균일성을 유지하는 데 매우 중요합니다. 또한 단순한 온도 측정뿐만 아니라, 유리 표면적 계산 기능을 통해 공정 제어 및 품질 관리에 유용한 정보를 제공합니다.

컴팩트한 Bottom-Up 시스템은 코팅에 영향을 받지 않는 측정을 지원하며, 초고속 CTlaser 4M 파이로미터와 디지털 제어 렌즈 보호(DCLP) 셔터를 함께 사용하여 유리 파손 시에도 카메라를 안전하게 보호하고, 생산 중단을 최소화합니다.

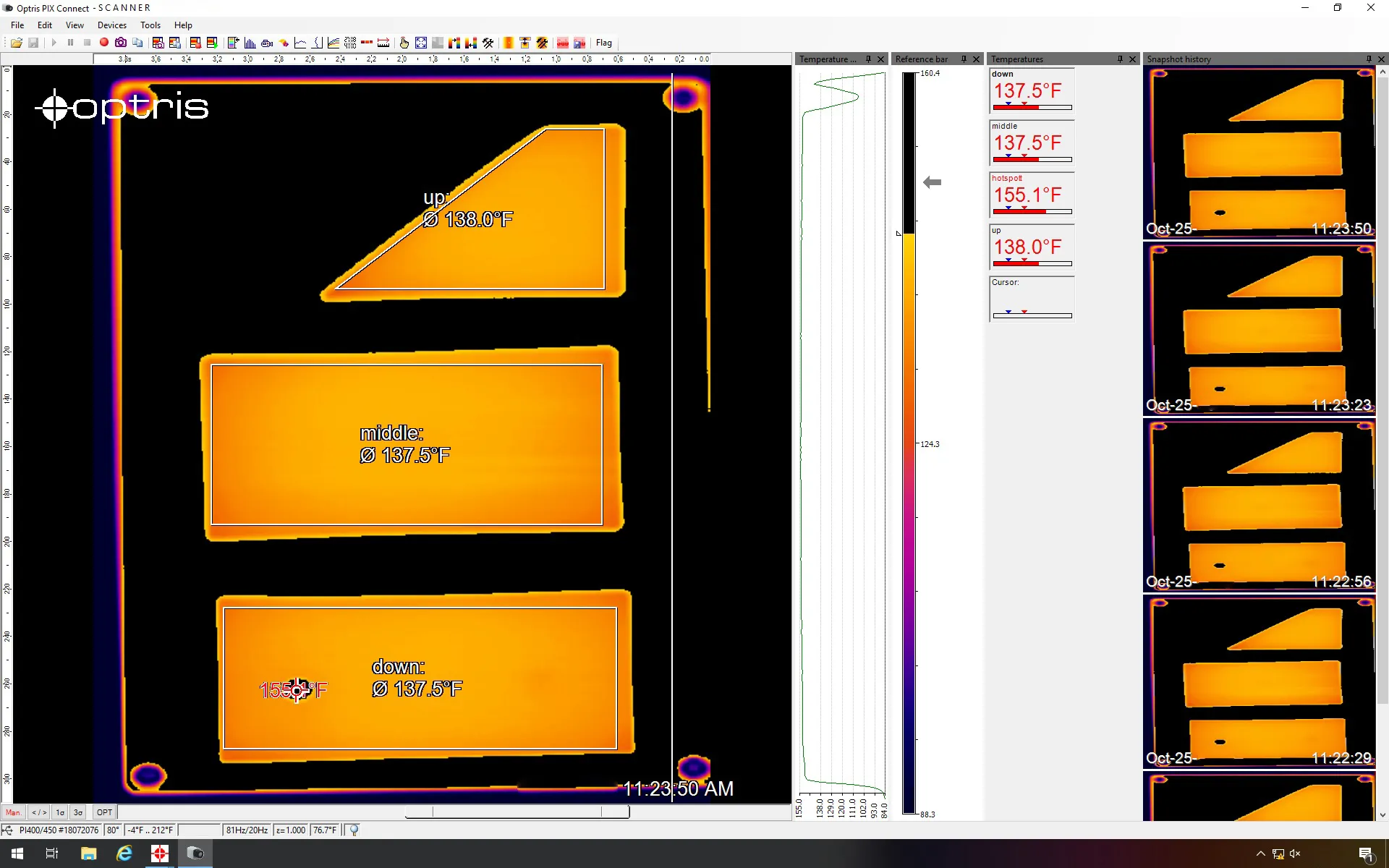

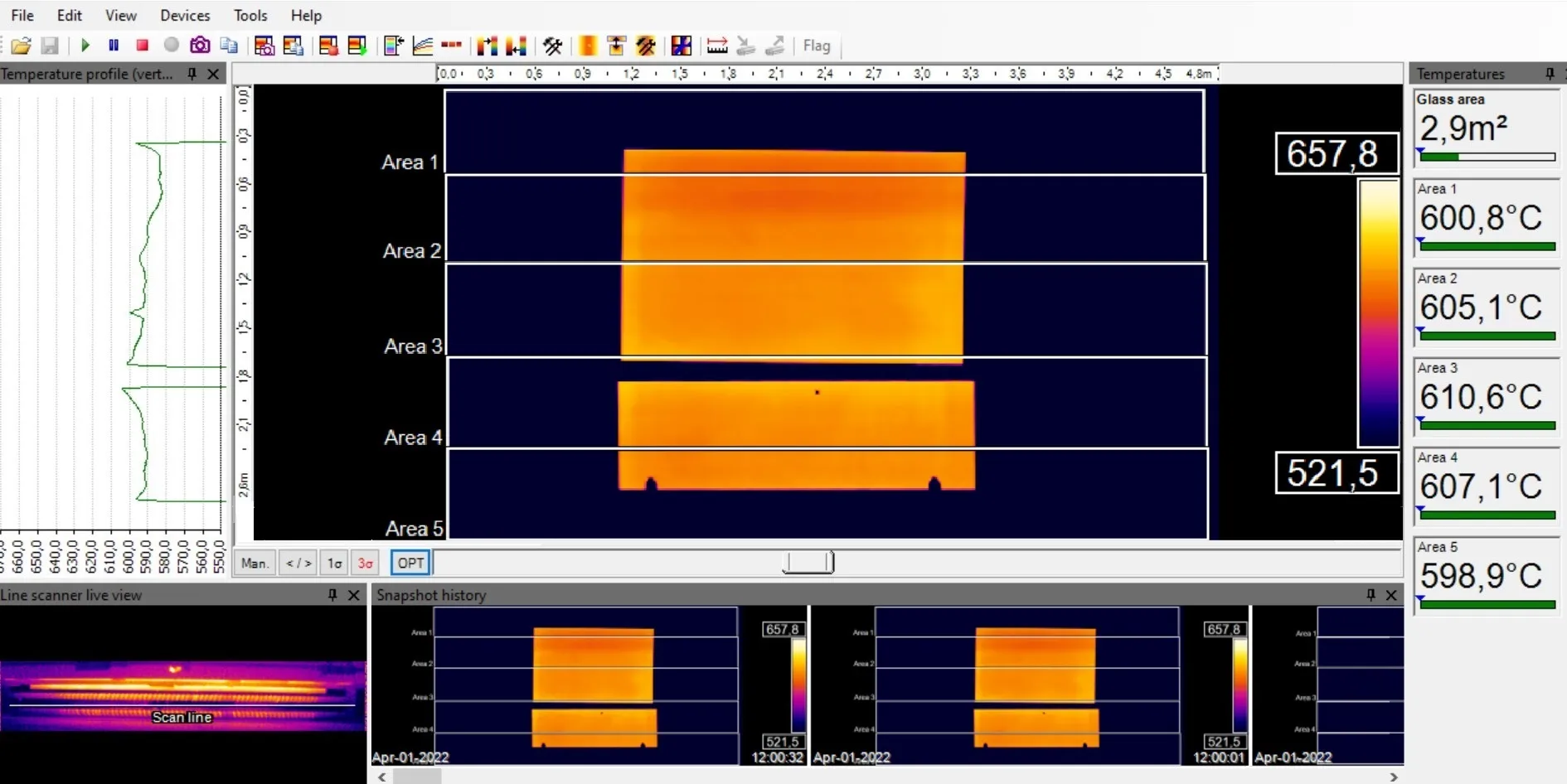

Optris 열화상 카메라는 라이선스 없는 PIX Connect 소프트웨어와 함께 제공되어, 라인 스캔 카메라처럼 사용할 수 있습니다. 기존 유리 산업용 라인 스캐너는 부피가 크고 비용이 높으며, 설치와 조정에 많은 시간이 필요했지만, Optris 시스템은 컴팩트하고 비용 효율적이며 설치가 간편합니다. 소프트웨어를 통해 스캔 라인의 위치와 각도를 유연하게 조정할 수 있으며, 시스템 설정 시 추가적인 적외선 이미지를 확보할 수 있습니다.

적외선 카메라는 최소 개구를 이용해 이동 중인 유리의 표면 온도도 정확하게 측정할 수 있습니다. 유리의 온도는 제품 품질에 직접적인 영향을 미치기 때문에, 생산 중 여러 지점에서 정확한 온도 데이터를 확보하는 것이 필수적입니다. 측정된 데이터는 바로 공정 제어 시스템으로 전송되어, 빠른 조정과 최적의 제품 품질 확보가 가능합니다.

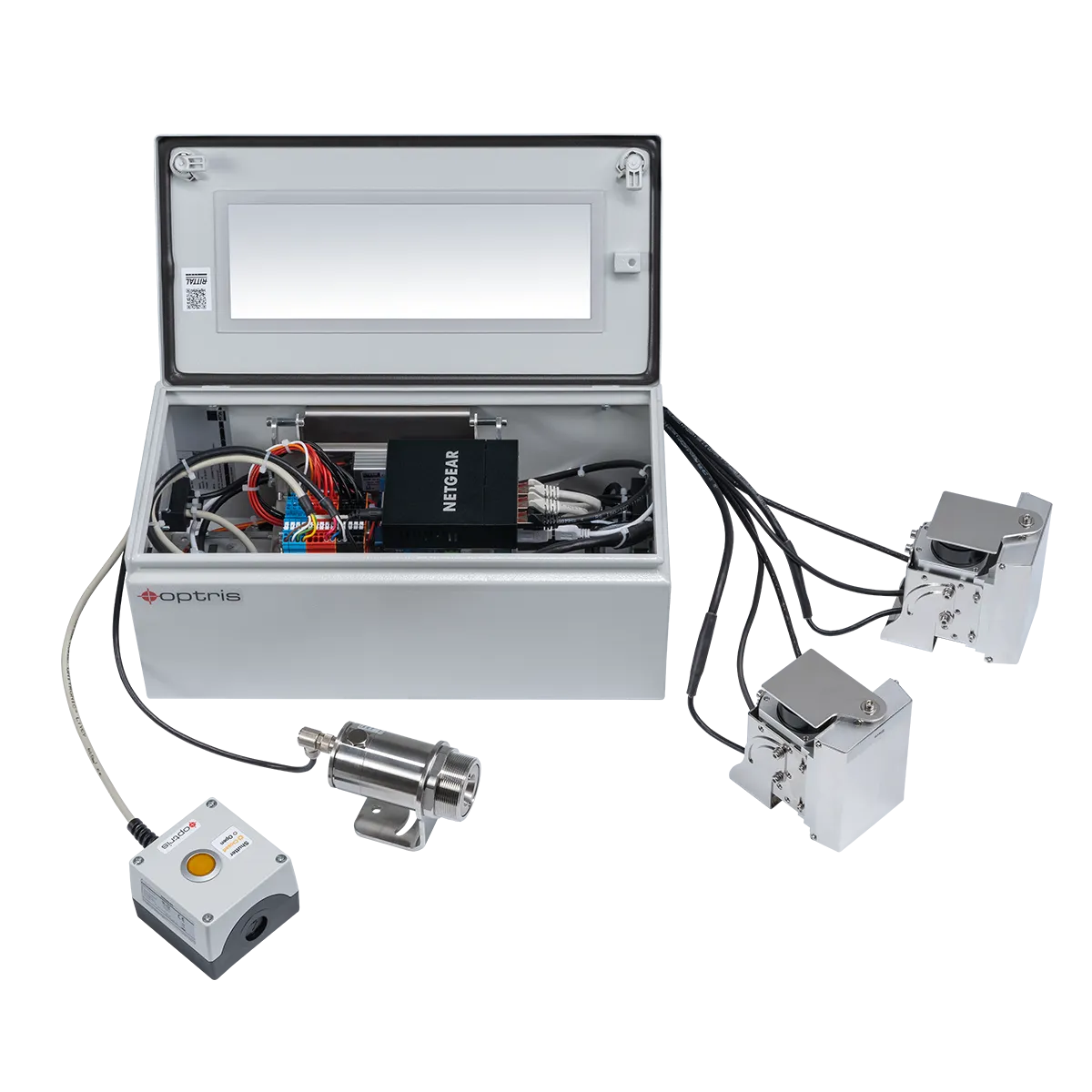

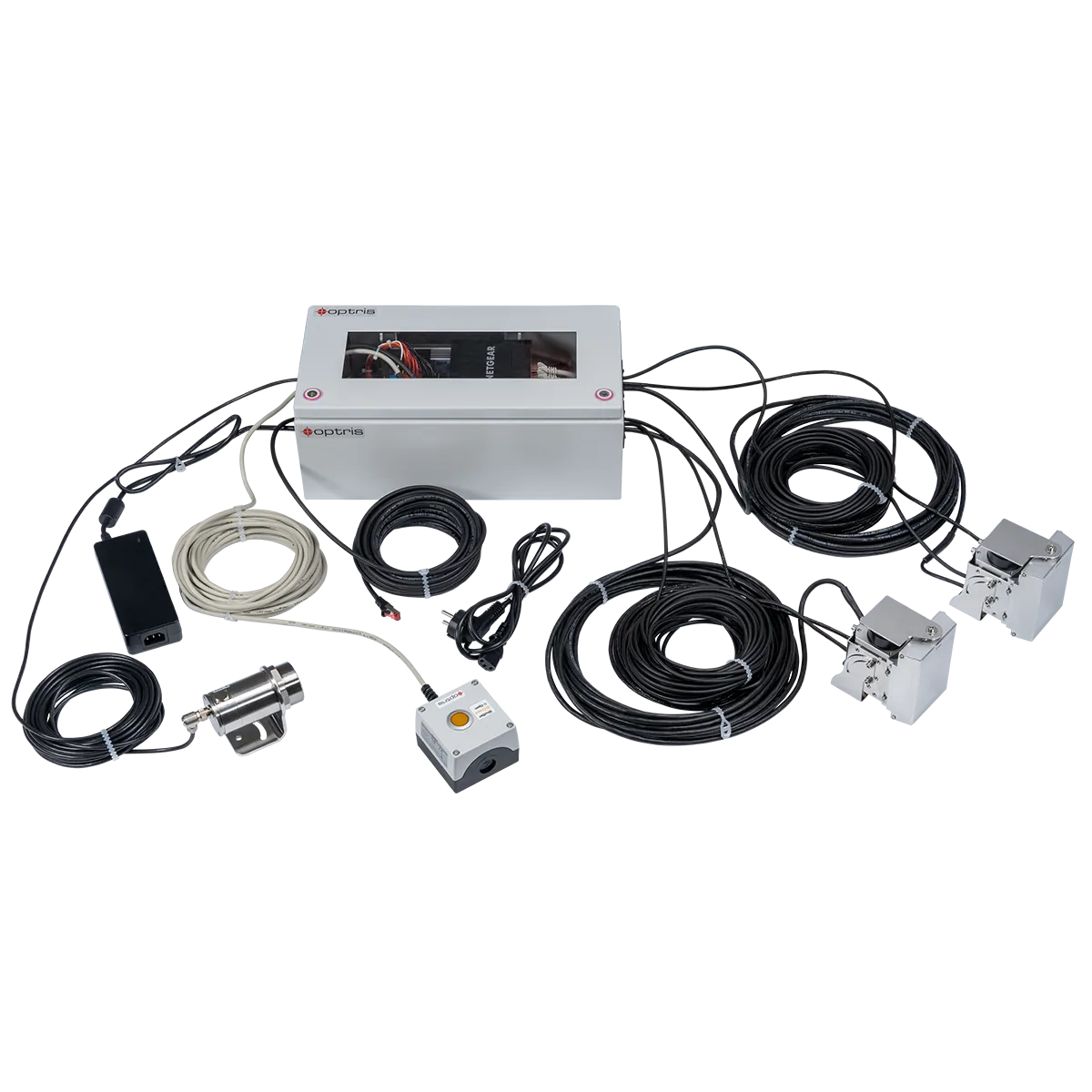

Bottom-Up GIS 시스템은 사전 조립된 턴키 패키지로 제공되어, 유리 템퍼링 용광로에 쉽게 설치할 수 있습니다. 설치 과정에서 생산 라인의 중단을 최소화하면서도, 설치 직후 바로 정확한 온도 측정과 공정 제어 효과를 얻을 수 있는 솔루션입니다.



- 열화상 카메라 Pi 640i 2대

- 산업용 프로세스 인터페이스 2개

- 적외선 온도계 CTlaser 4ML (USB 인터페이스 포함)

- DCLP 셔터 시스템 2개 및 카메라 장착 브라켓 포함

- USB 서버기가비트 2개

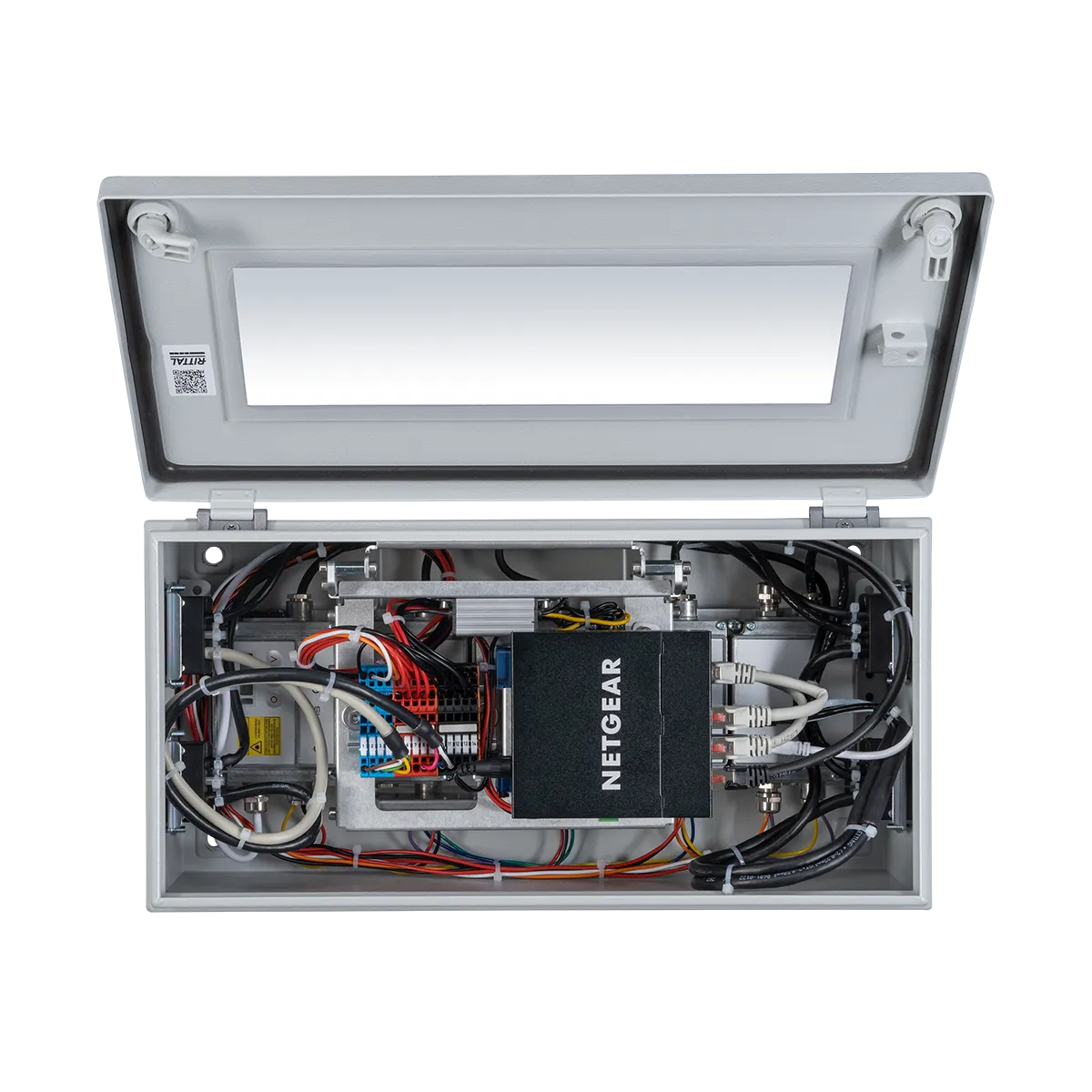

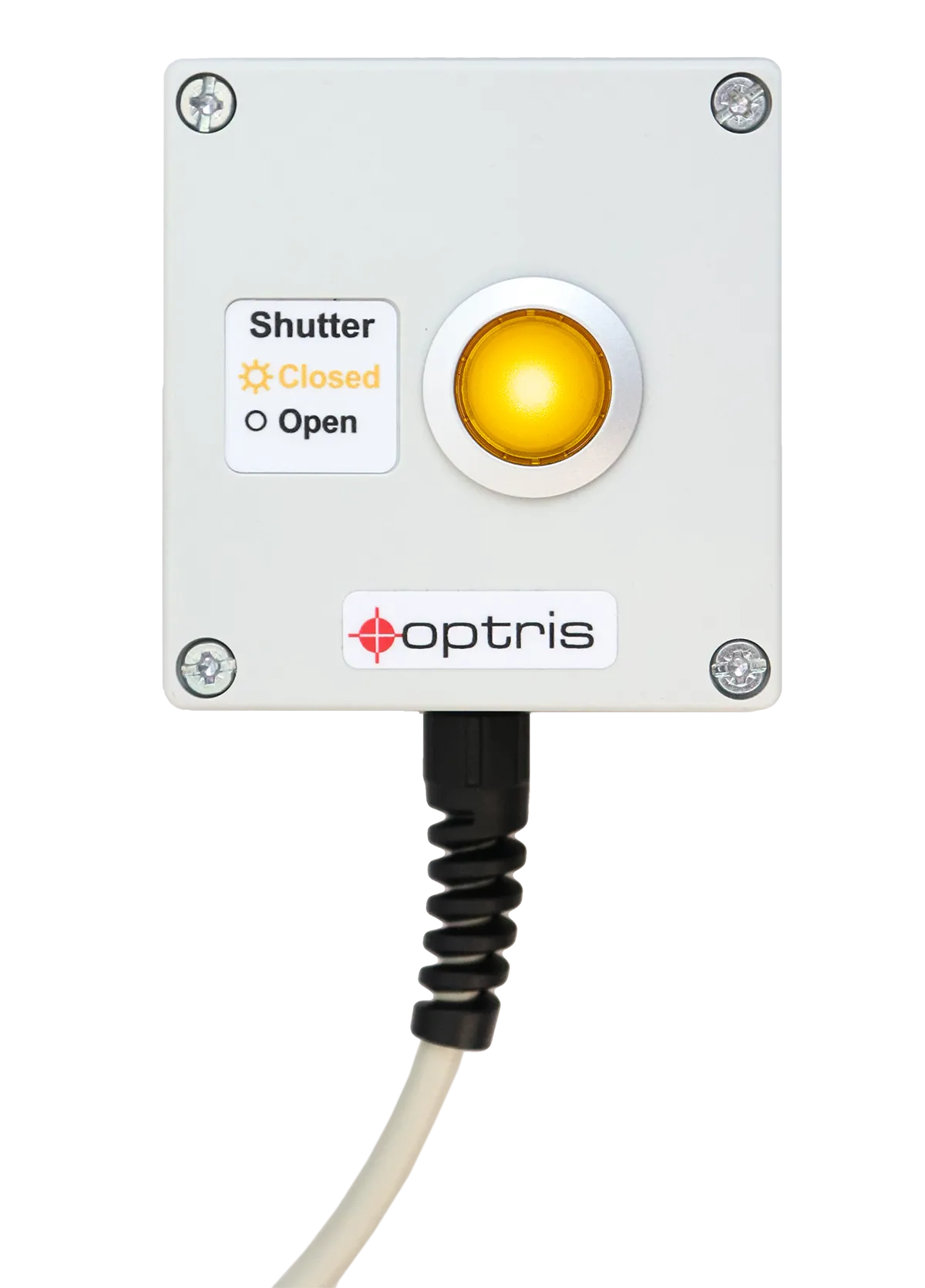

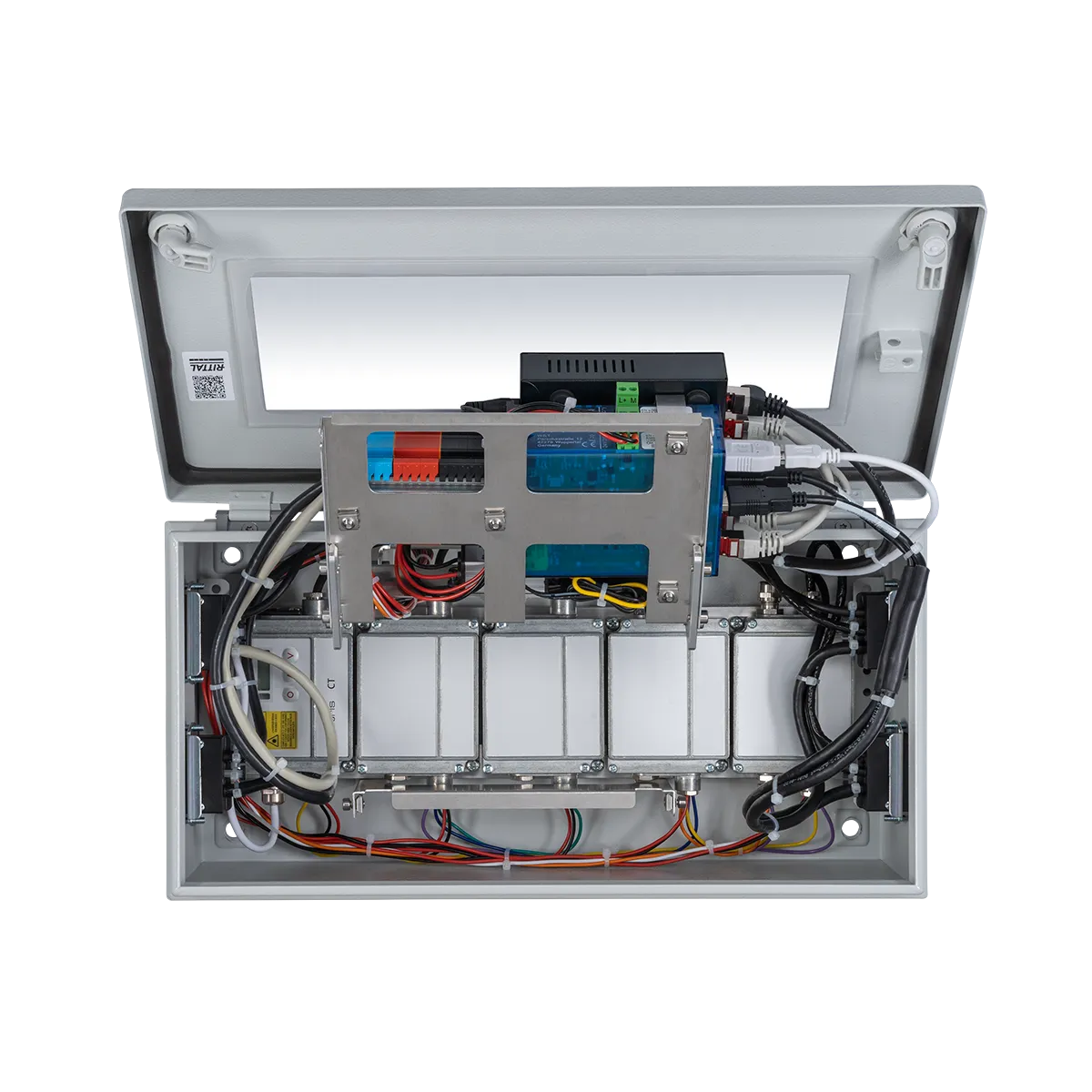

- 제어 캐비닛(케이블 세트 10m 포함) 및 원격 제어 박스

- 소프트웨어 패키지

- 초기 시동용 100–230 V AC / 24 V DC 전원 공급 장치
