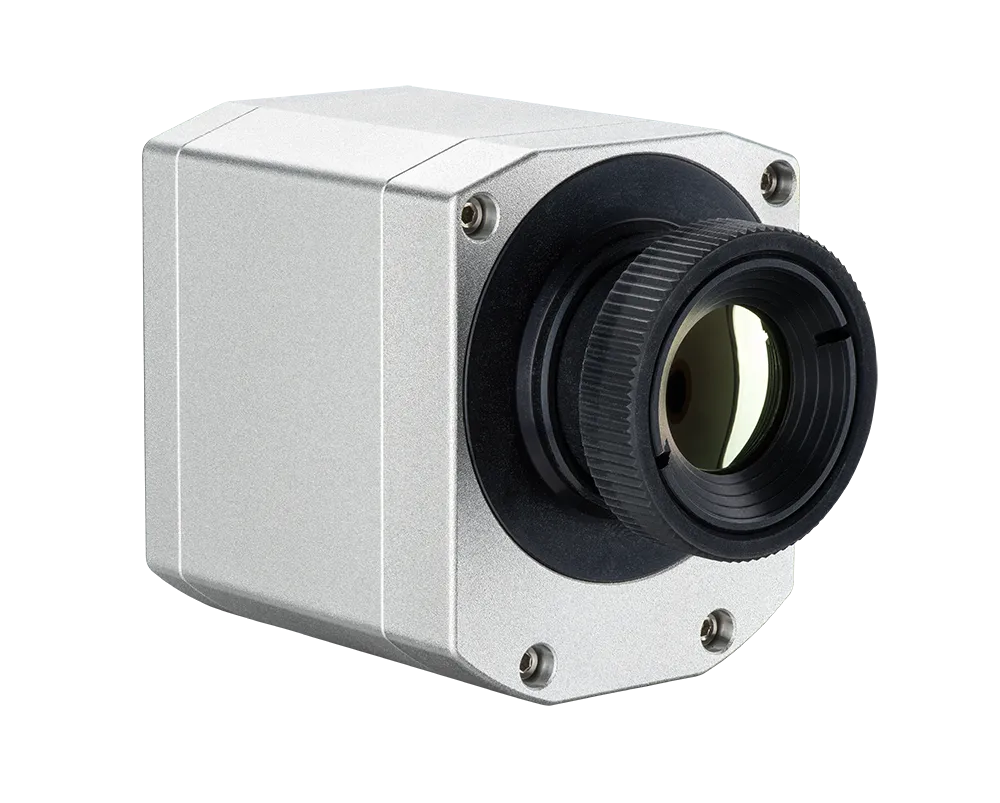

열화상 카메라 PI 시리즈 PI 450i G7

150 °C ~ 1500 °C

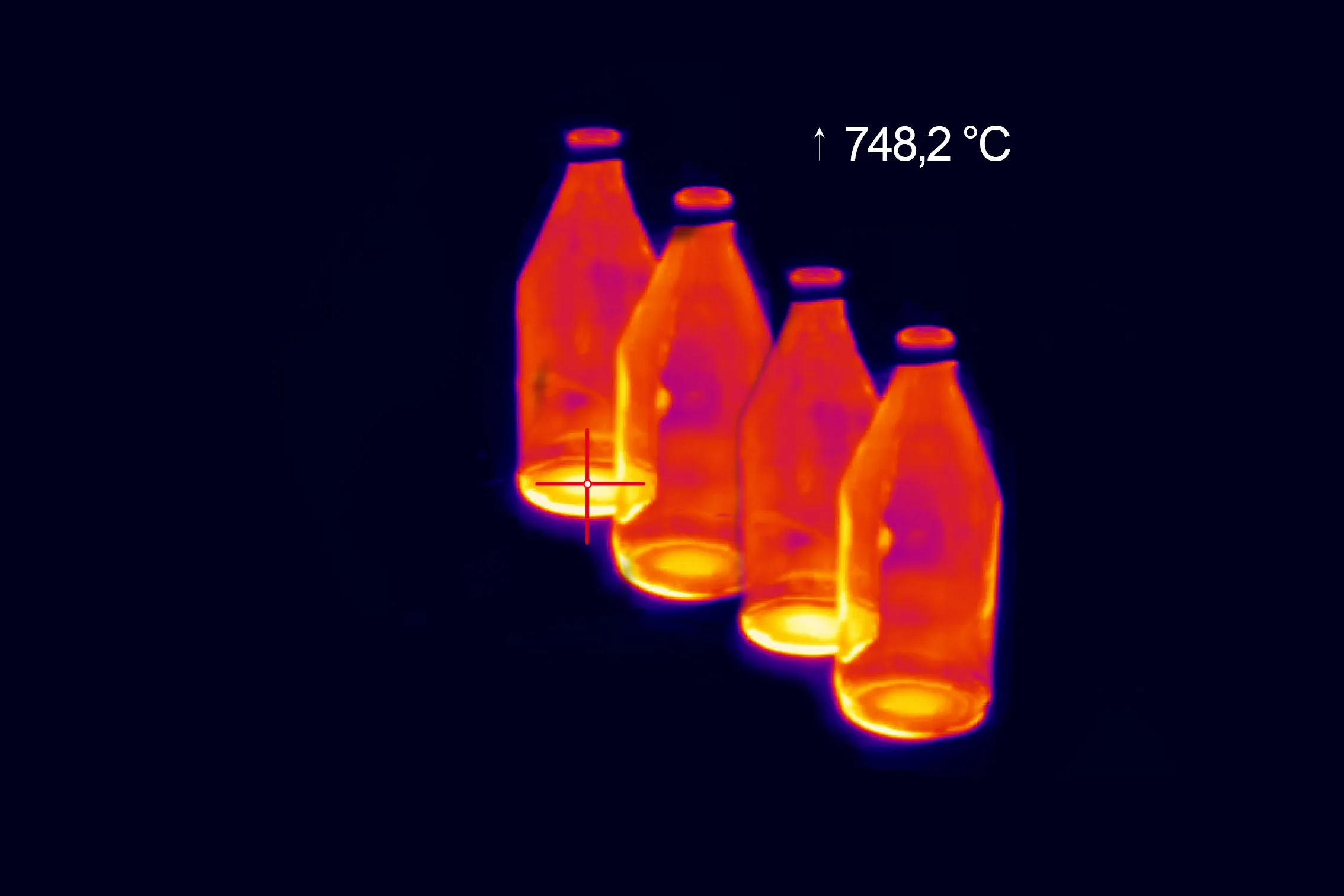

PI 450i G7은 유리의 방사율 특성에 최적화된 열화상 카메라입니다. 유리의 방사율이 가장 높은 7.9 µm(G7) 파장대역을 사용하여, 비스듬한 시야각에서도 신뢰도 높은 표면 온도 측정이 가능합니다. 측정 온도 범위는 150~900 °C이며, 옵션으로 최대 1500 °C까지 공장 교정이 가능합니다.

382 × 288 해상도의 비냉각 마이크로볼로미터를 적용해 정밀하고 반복성이 뛰어난 방사형 열화상 데이터를 제공합니다. 픽셀 크기 17 µm를 기반으로 최소 3 × 3 픽셀 영역의 소형 대상도 정확하게 측정할 수 있으며, 교체형 렌즈를 통해 측정 대상과 작업 거리에 맞는 최적의 시야각 설정이 가능합니다. 방사 측정에 최적화된 광학 설계로 화면 전체에서 균일한 온도 정확도를 유지합니다.

최대 80 Hz의 프레임 속도를 지원해 빠르게 이동하는 라인이나 공정에서도 모션 블러를 최소화하며, 최대 80 °C의 주변 온도에서도 안정적으로 동작해 고온 공정 인근 설치에 적합합니다. 또한 높은 열 감도로 미세한 온도 차이까지 감지할 수 있습니다.

PI 450i G7은 PIX Connect 소프트웨어와 함께 사용되며, 라인 스캔 기능을 비롯해 핫·콜드 스폿 분석, 히스토그램, 시간–온도 곡선, 온도 프로파일, 이미지 병합 등 다양한 열화상 분석 기능을 제공합니다.

워터쿨링 하우징(최대 315 °C), 에어 퍼지, 프로세스 인터페이스 등 다양한 액세서리를 통해 산업 설비에 손쉽게 통합할 수 있습니다. PI 450i G7은 독일에서 설계 · 제조되었으며, PTB(독일) 또는 NIST(미국) 기준에 추적 가능한 교정 인증서를 제공합니다.

- 온도 범위: 150 °C ~ 900 °C (옵션 시 최대 1500 °C)

- 유리 방사율에 최적화된 7.9 µm 파장대역

- 최대 80 Hz 빠른 프레임 속도

- 최대 40 mK의 높은 열 감도

- 최대 80 °C 주변 온도에서도 안정적인 동작

제품 카다로그(한) 제품 카다로그(영)

견적문의

목록으로

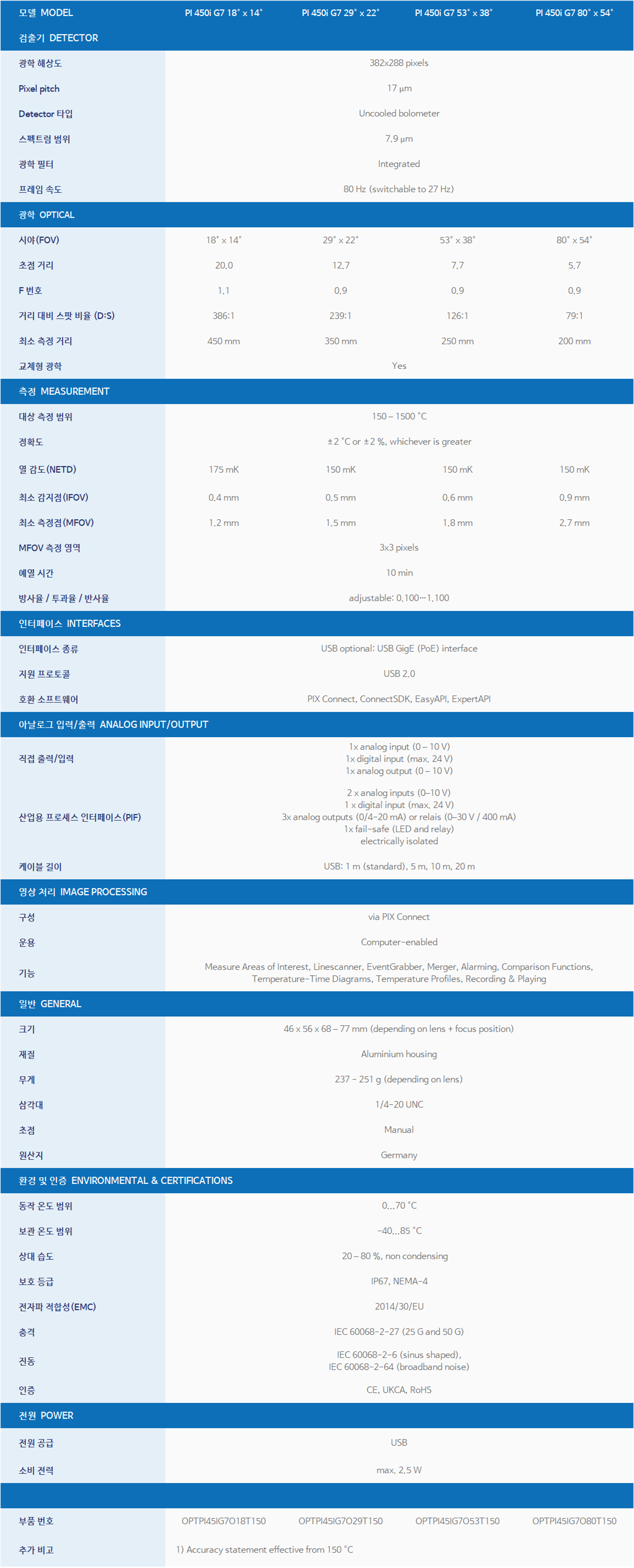

Specification
News
Product Description

PI 450i G7 열화상 카메라는 연구원과 공정 엔지니어를 모두 만족시키도록 설계된 고성능 산업용 열화상 카메라입니다. 비접촉 방식의 원격 온도 측정을 지원하며, 연구 목적과 공정 제어 환경 모두에 적합한 중간급 해상도와 우수한 영상 품질을 기본으로 제공합니다. 측정 온도 범위는 150°C부터 900°C까지이며, 옵션을 통해 최대 1500°C까지 교정이 가능합니다. 382 × 288 해상도의 비냉각 마이크로볼로미터 검출기를 적용해 정밀하고 신뢰도 높은 열화상 이미지를 제공합니다. Optris의 Precision 라인업은 높은 측정 정확도와 선명한 열화상 품질로 잘 알려져 있습니다.

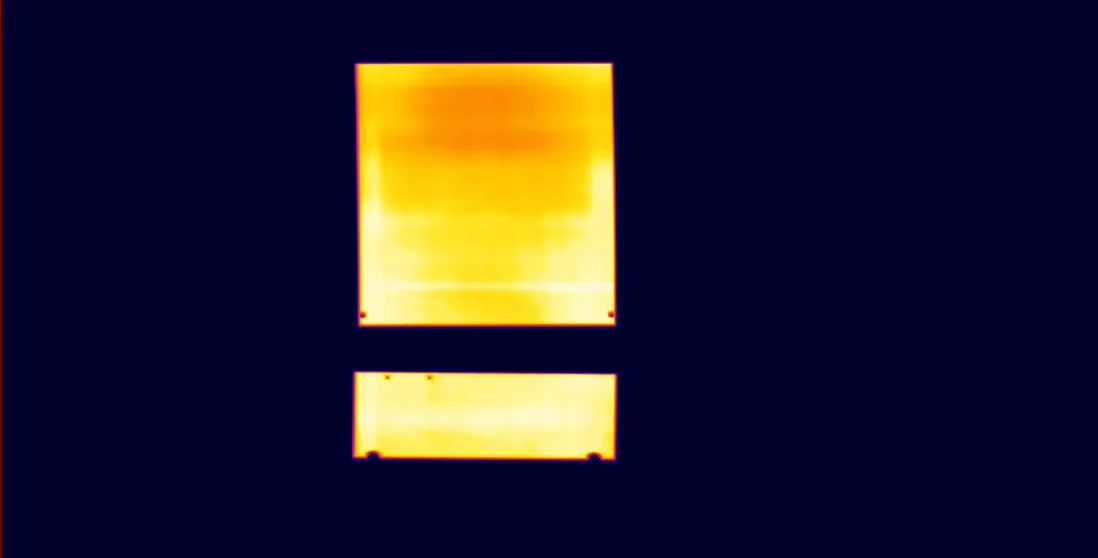

유리의 정확한 온도 측정을 위해서는 방사율 특성이 매우 중요합니다. 유리의 방사율은 다양한 요인의 영향을 받기 때문에 적용 환경에 맞는 파장대 선택이 필수적입니다. PI 450i G7은 유리의 방사율이 가장 높은 7.9 µm(G7) 파장대역을 사용해, 반사와 투과의 영향을 최소화하고 비접촉 온도 측정을 안정적으로 수행합니다. 특히 이 파장대에서는 시야각에 따른 방사율 변화가 줄어들어, 비스듬한 각도에서도 반사 영향 없이 정확한 표면 온도 측정이 가능합니다.
픽셀 크기 17 µm의 센서를 적용해 최소 3 × 3 픽셀의 작은 영역도 정밀하게 측정할 수 있으며, 대구경 고품질 광학계를 통해 왜곡이 적고 균일한 밝기의 선명한 열화상 이미지를 제공합니다. 다양한 교체형 렌즈를 지원해 측정 대상과 작업 거리에 맞는 최적의 시야각을 유연하게 구성할 수 있습니다.
최대 80 Hz의 프레임 속도를 지원해 빠르게 이동하는 생산 라인에서도 모션 블러를 최소화하며, 움직이는 대상에서도 정확한 온도 데이터를 안정적으로 획득할 수 있습니다. 이러한 특성 덕분에 고속 생산 공정 환경에 매우 적합합니다.

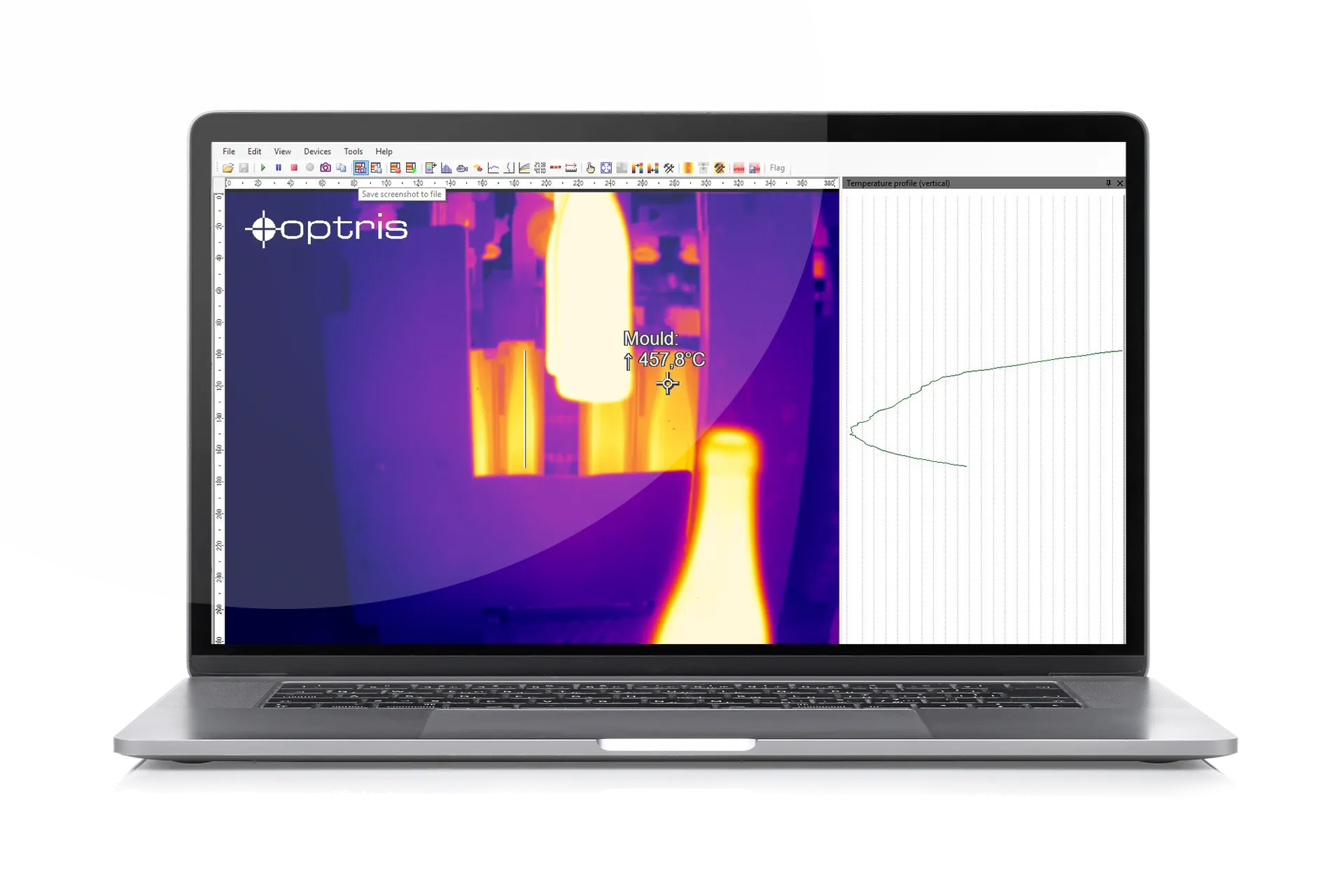

PI 450i G7은 Optris의 PIX Connect 소프트웨어와 함께 사용되며, 해당 소프트웨어는 무료로 제공되고 지속적인 업데이트가 지원됩니다. PIX Connect를 통해 핫 스폿·콜드 스폿 분석, 히스토그램, 온도 프로파일, 이미지 차분, 시간–온도 곡선 분석 등 다양한 열화상 분석 기능을 활용할 수 있습니다. 사용자는 화면 내 모든 픽셀에서 교정된 온도 데이터를 추출하고 기록할 수 있으며, 실시간 또는 저장된 열화상 영상에서 온도 변화 데이터를 분석할 수 있습니다. 또한 특정 영역의 최고·최저·평균 온도를 추적하고, 복합 알람 신호 설정 및 프레임 단위 재생을 통해 공정 분석과 문서화 작업을 효율적으로 수행할 수 있습니다.

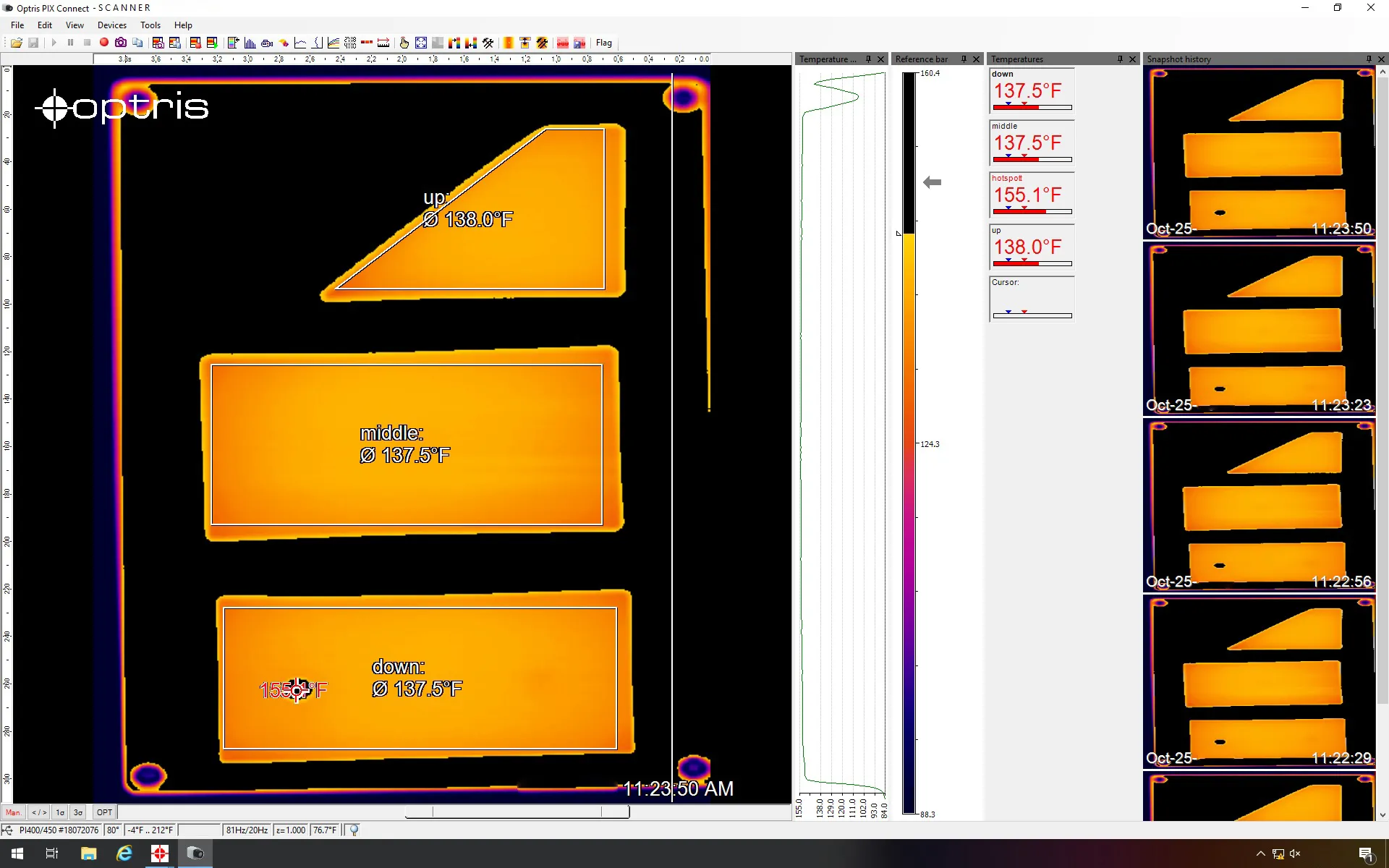

PI 450i G7은 유리 산업을 위한 라인 스캔(Line Scan) 기능을 새롭게 제시합니다. PIX Connect 소프트웨어의 라인 스캔 기능을 통해 생산 라인을 따라 연속적인 온도 변화를 실시간으로 시각화할 수 있습니다. 기존의 회전 미러 방식 라인 스캐너와 달리, 카메라 센서 내에서 원하는 라인을 소프트웨어로 자유롭게 설정할 수 있어 설치 공간을 크게 줄이고 비용과 복잡성을 낮춥니다. 전체 열화상 이미지도 동시에 제공되므로 시스템 설정과 공정 최적화에 유리합니다. 이는 온도가 품질에 직접적인 영향을 미치는 유리 산업 공정에서 특히 중요한 장점입니다.

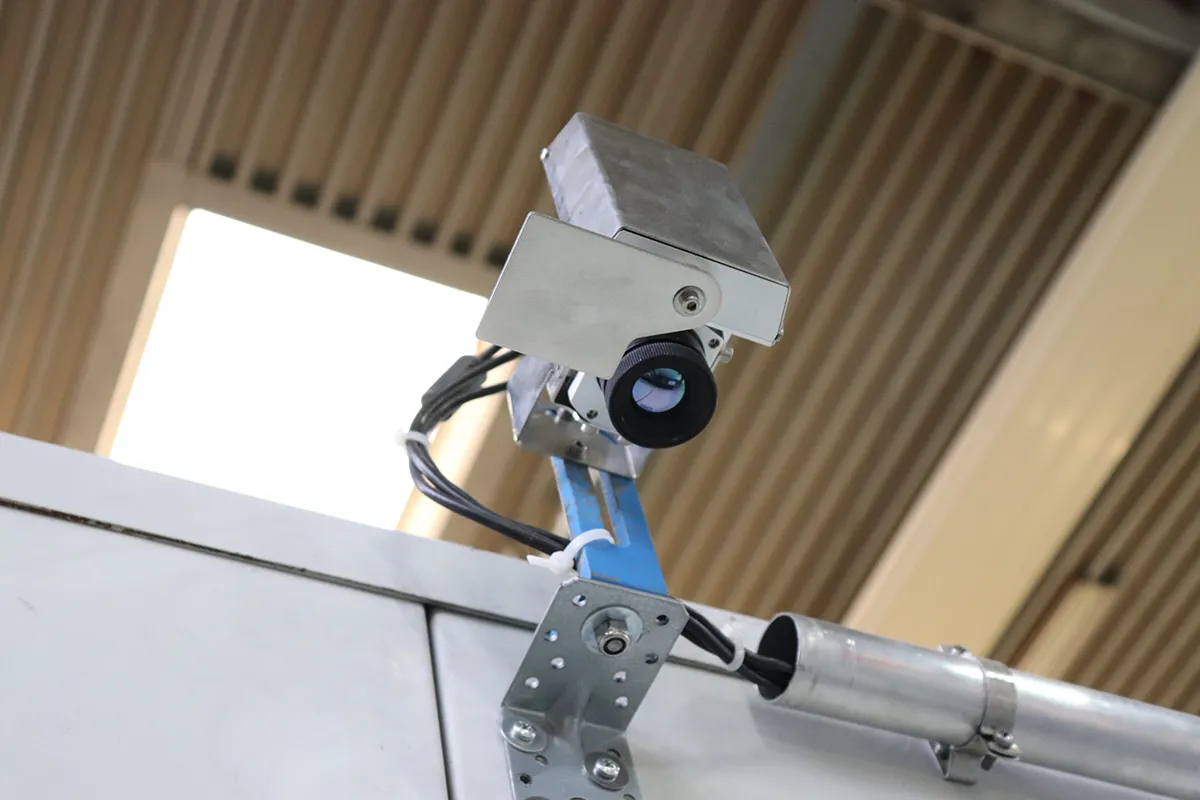

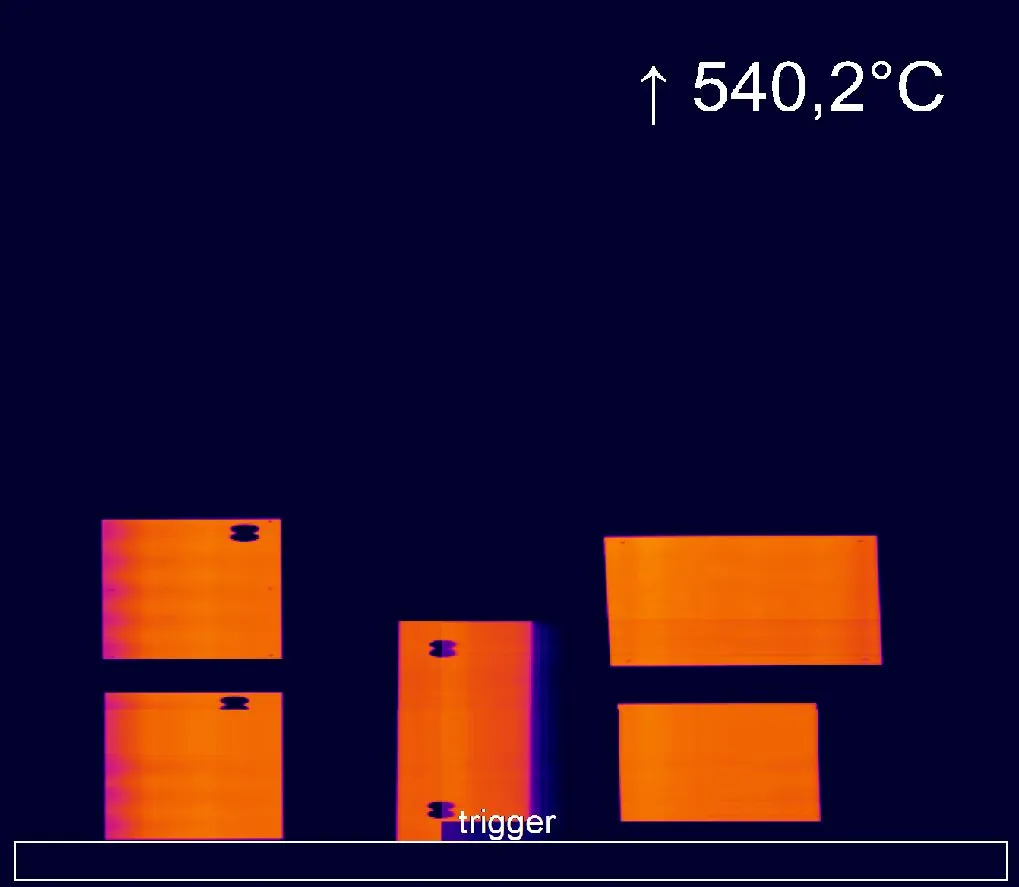

PI 450i G7은 컴팩트한 카메라 헤드 디자인으로 연구실 환경부터 공장 내 협소한 공간까지 손쉽게 설치할 수 있으며, 최대 80°C의 주변 온도에서도 안정적으로 동작해 가혹한 산업 환경에 적합합니다. 또한 다양한 액세서리를 통해 극한 공정 환경에서도 안정적인 운용이 가능합니다. 최대 315°C의 주변 온도에서도 사용 가능한 워터쿨링 하우징, 렌즈 오염을 방지하는 에어 퍼지, 실외 설치를 위한 히터 내장형 하우징 등이 제공됩니다. Industrial Process Interface를 통해 온도 데이터나 알람 신호를 PLC 등 외부 제어 시스템으로 직접 전송할 수 있으며, 외부 트리거 기능을 활용해 특정 온도 조건에서 이미지나 영상 기록을 자동으로 수행할 수 있습니다.
PI 450i G7 열화상 카메라는 독일에서 설계·제조되었으며, 측정 추적성이 필요한 고객을 위해 PTB(독일) 또는 NIST(미국) 기준에 추적 가능한 교정 인증서를 제공합니다.
Areas of Application
Software
FAQs

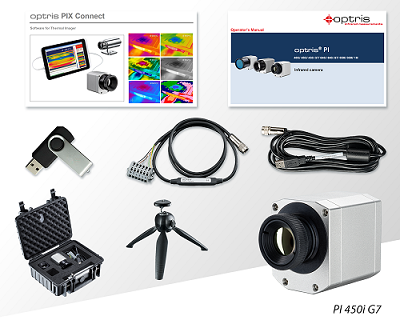

Scope of Supply

- 열화상 카메라 Pi 450i G7
- USB 케이블 (1 m)
- 출력/입력용 케이블 (1 m) 및 터미널 블록 포함
- 삼각대
- 전용 케이스 (IP67 등급)
- Optris PIX Connect 소프트웨어 패키지
- 제품 매뉴얼
