제품소개

Optris CTlaser F6는 최대 1650 °C까지의 일산화탄소(CO) 화염 가스 온도를 비접촉으로 정밀 측정할 수 있도록 설계된 적외선 온도계로, 연소 공정, 폐기물 소각, 화학 반응기 등 다양한 산업 현장에서 이상적인 장비입니다.

가스 분자는 특정 파장에서 적외선을 방출하며, 적외선 스펙트럼 내에서 흡수 밴드를 형성합니다. 적외선 온도계는 이러한 흡수 밴드에 맞춘 필터를 통해 측정 파장을 선택하며, 이 파장 범위가 센서의 스펙트럼 범위를 결정합니다. 상온에서 이산화탄소(CO₂)는 4.24 µm에서 강한 흡수 밴드를, 일산화탄소(CO)는 4.66 µm에서 흡수 밴드를 나타냅니다. 가스 온도가 높아질수록 흡수 밴드는 약간 이동하며, 연소 가스는 적외선 온도계에는 반투명 매체처럼 작용하므로, 정확한 측정을 위해 충분한 밀도나 양의 고온 가스 분자가 필요합니다. 측정 깊이는 가스 온도, 종류, 농도에 따라 달라집니다.

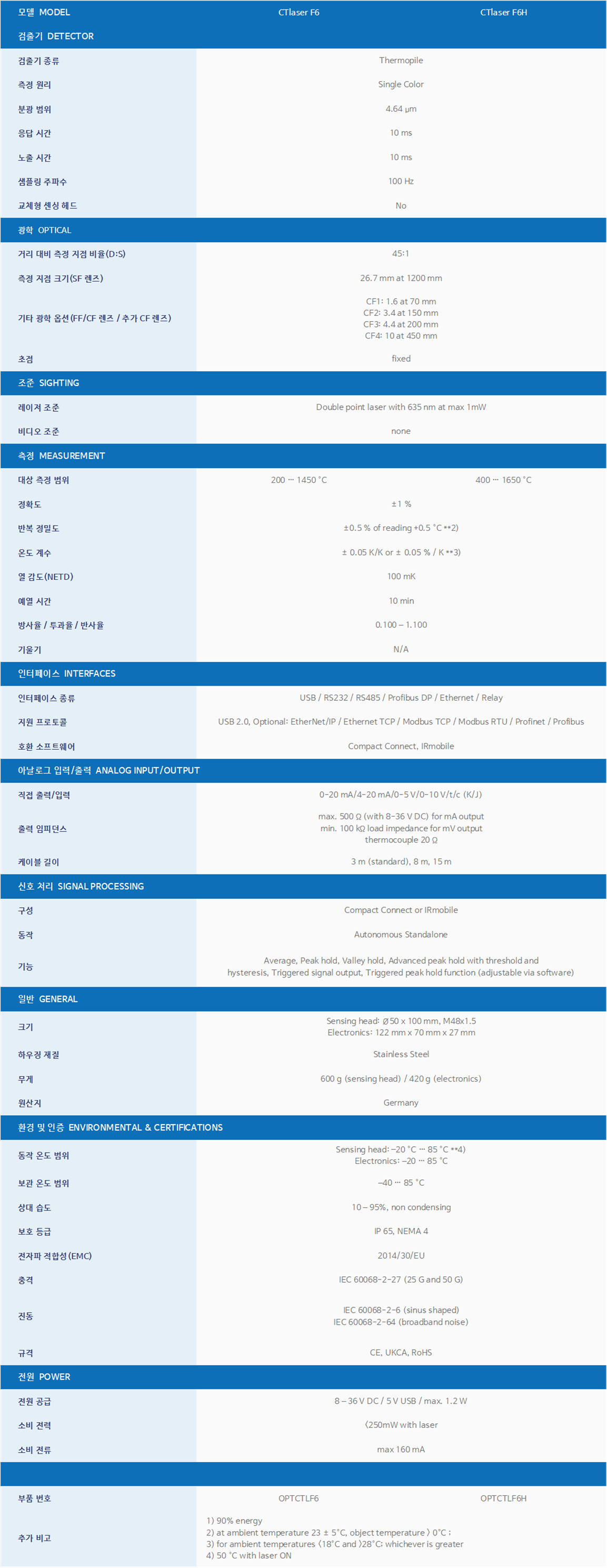

CTlaser F6는 4.66 µm 근처의 파장대역을 활용하여 일산화탄소 온도를 정확하게 측정할 수 있습니다. 측정 온도 범위는 F6 모델은 200 °C ~ 1450 °C, F6H 모델은 400 °C ~ 1650 °C이며, 시스템 정확도는 ±1%, 반복 정밀도는 ±0.5% 또는 ±0.5 °C(주변 온도 23 ±5 °C 기준)입니다. 1.6 mm부터 시작하는 측정 점 크기와 45:1 광학 비율, 다양한 초점 옵션으로 높은 정확성과 유연성을 제공합니다.

CTlaser F6의 또 다른 특징은 이중 레이저 조준 마크(Double Laser Aiming)로, 측정 위치를 정확히 표시하여 조준 오차를 최소화합니다. 두 개의 레이저 빔이 적외선 광로를 따라 측정점을 정확히 표시해 주므로, 거리에 상관없이 정밀한 측정이 가능합니다.

본 장비는 센싱 헤드와 별도 전자부로 구성된 투피스(Two-piece) 디자인을 채택하였으며, 고급 신호 처리 기능을 제공합니다. 또한 0/4–20 mA, 0–5 V, 0–10 V, USB, Ethernet, RS485, RS232, 릴레이 출력(광절연 2채널), Profibus DP, Modbus TCP, ProfiNet, Ethernet/IP 등 다양한 아날로그 및 디지털 출력 옵션을 지원하여 다양한 산업 공정 및 제어 시스템과 원활하게 통합할 수 있습니다.

주변 온도 85 °C까지 냉각 없이 작동 가능하며, 에너지 절약을 위해 레이저는 50 °C에서 자동으로 꺼집니다. 또한 에어퍼지, 쿨링자켓, 마운팅 플랜지 등 액세서리를 활용하면 다양한 가스 모니터링 환경에 맞게 설치할 수 있으며, 케이블 길이 등 맞춤형 옵션도 제공됩니다.

독일에서 제작된 CTlaser F6는 PTB, NIST 등 국가 규정 기준에 맞춰 정밀하게 보정되며, 아르곤 등 불활성 가스 환경에서 교정되어 온도 측정 정확도를 보장합니다. 엄격한 교정 과정을 통해 최상의 품질과 신뢰성을 제공합니다.

당사에서는 CTlaser F6 시리즈에 대해 산업별 적용 컨설팅과 사후 지원을 포함한 종합적인 서비스를 제공하여, 사용자가 장비의 성능을 최대한 활용할 수 있도록 보장합니다. 정확성과 신뢰성을 갖춘 CTlaser F6는 다양한 가스 모니터링 환경에서 신뢰할 수 있는 온도 측정 장비로 탁월한 가치를 제공합니다.



- 적외선 온도계 CTlaser (장착 너트 및 브라켓 포함)

- 3m 헤드 케이블 (표준)

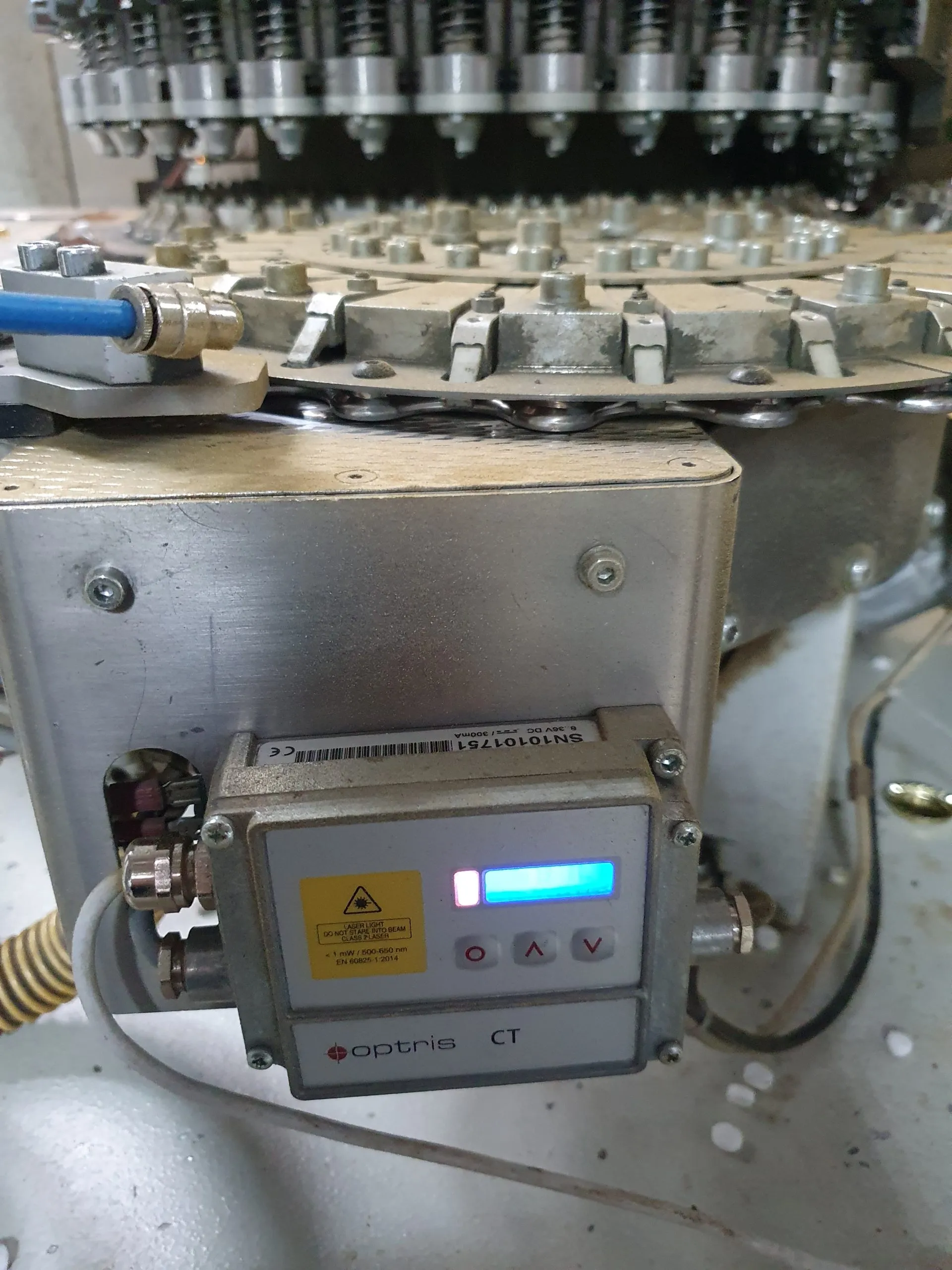

- LCD 디스플레이 및 프로그래밍 키가 있는 일렉트로닉 박스

- 사용 매뉴얼
