제품소개

CTLaser F2는 최대 1650 °C에 이르는 이산화탄소(CO₂) 화염 가스의 온도를 비접촉 방식으로 정밀하게 측정할 수 있는 파이로미터입니다. 이러한 높은 측정 정밀도는 연소 공정, 폐기물 소각, 화학 반응기 운전과 같은 분야에서 매우 중요하며, 장비 성능에 대한 높은 신뢰성을 제공합니다.

가스 분자는 특정 파장에서 적외선 에너지를 방출하며, 이는 적외선 영역에서 흡수 대역을 형성합니다. 적외선 온도계는 측정 대상 가스의 흡수 대역에 맞는 파장을 선택하는 필터를 사용해 파장대역이 결정됩니다. CTLaser F2는 4.24 µm 파장대역을 사용하여 이산화탄소 가스의 온도를 정확하게 측정할 수 있으며, 모델별 측정 범위는 F2 모델이 200 °C ~ 1450 °C, F2H 모델이 400 °C ~ 1650 °C입니다.

CTLaser F2는 주변 온도 23 ± 5 °C 조건에서 시스템 정확도 ±1%, 반복 정밀도 ±0.5% 또는 ±0.5 °C를 제공합니다. 최소 1.6 mm부터 시작하는 스폿 크기와, 다양한 초점 조건에서 45:1의 거리 대비 스폿 비율(D:S)을 지원하여 다양한 설치 환경에서도 높은 정확도와 유연성을 보장합니다.

이중 레이저 조준 마크는 정확한 조준을 지원하고 설치 및 정렬 오차를 최소화합니다. 두 개의 레이저 빔이 적외선 광학 경로를 따라 실제 측정 지점의 위치와 크기를 거리와 관계없이 정확하게 표시해 줍니다.

CTLaser F2는 전자부가 분리된 2피스 구조로 설계되어 있으며, 다양한 아날로그 및 디지털 출력 신호를 제공해 여러 산업 공정 및 제어 시스템에 손쉽게 통합할 수 있습니다. 별도의 냉각 장치 없이도 최대 85 °C의 주변 온도에서 안정적으로 동작하며, 레이저는 50 °C에서 자동으로 차단되어 전력 소모를 줄입니다.

에어 퍼지, 쿨링 재킷, 장착 플랜지 등 Optris 액세서리를 통해 다양한 가스 모니터링 환경에 맞게 적용할 수 있으며, 케이블 길이 등 고객 요구에 따른 맞춤 옵션도 제공합니다.

독일에서 제조된 CTLaser F2 파이로미터는 PTB 또는 NIST와 같은 공인 기준에 부합하도록 정밀하게 교정되어 최고 수준의 측정 정확도를 보장합니다. 또한 당사에서는 산업 응용 컨설팅과 사후 지원을 포함한 종합적인 서비스를 제공하여, CTLaser F2 시리즈가 최적의 성능과 사용자 만족도를 유지할 수 있도록 지원합니다.

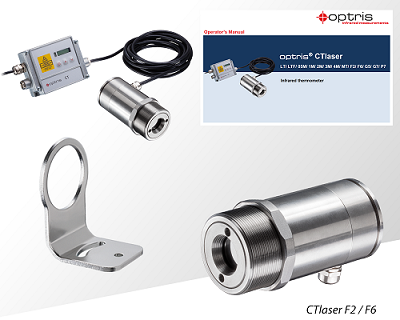

- 적외선 온도계 CTlaser (장착 너트 및 브라켓 포함)

- 3m 헤드 케이블 (표준)

- LCD 디스플레이 및 프로그래밍 키가 있는 일렉트로닉 박스

- 사용 매뉴얼
