적외선 온도계 CTlaser 시리즈 CTlaser 4M

0 °C ~ 500 °C

속도가 중요한 환경에서도 정확한 온도 측정을 가능하게 하는 Optris CTlaser 4M은 초고속 적외선 온도계입니다. 단 300마이크로초(0.3ms)의 빠른 응답 속도로 순간적인 온도 변화까지 놓치지 않아, 대량 생산, 패키징 라인, 안전 모니터링 등 속도가 핵심인 산업 현장에서 필수적인 도구입니다. PET 프리폼 제조에서 온도 균일성을 완벽하게 관리하거나, 고속 열차의 핫 액슬 박스 검출과 같이 까다로운 환경에서도 안정적인 성능을 제공합니다.

CTlaser 4M은 2.2 µm ~ 6.0 µm의 넓은 스펙트럼에서 작동하며, 저온 금속, 금속 산화물, 세라믹, 발열 특성이 불확실하거나 변동하는 소재까지 정밀하게 측정할 수 있습니다. 이러한 다재다능성과 초고속 성능 덕분에, 공정을 효율적으로 제어하고, 불량률을 줄이며, 품질을 높이는 것이 가능합니다.

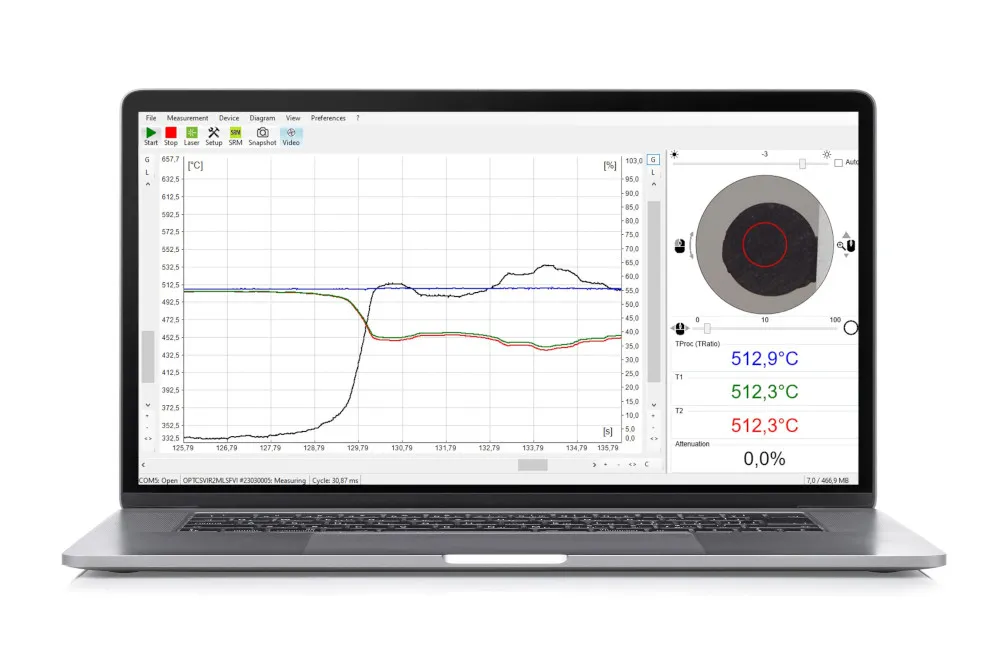

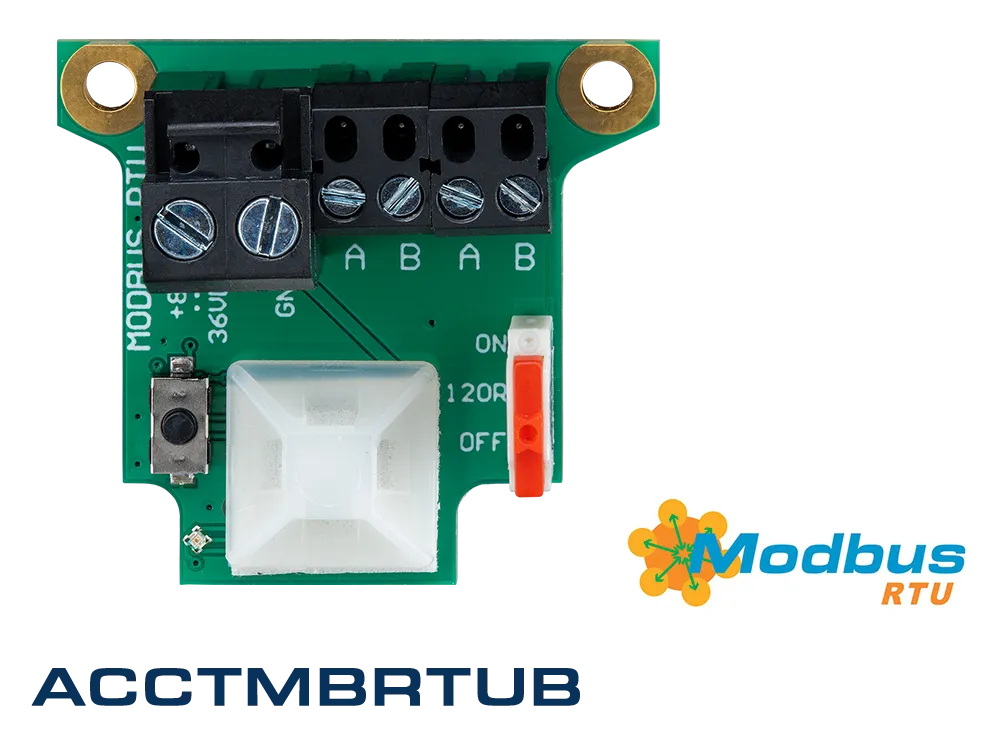

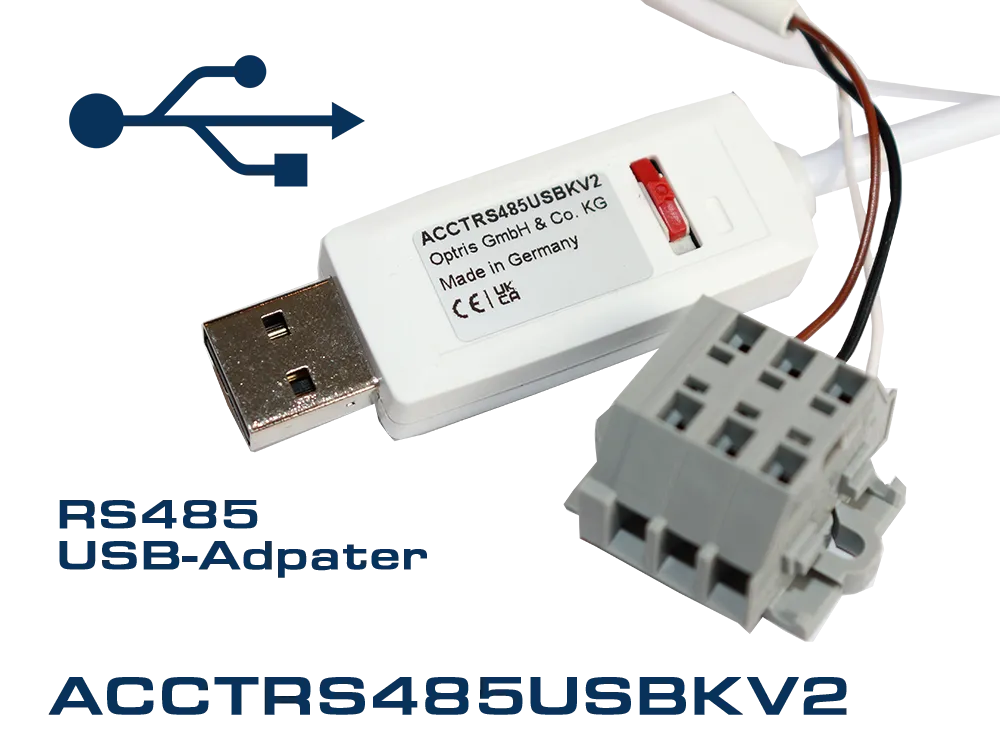

CTlaser 4M은 독일에서 개발·생산되며, 최종 교정과 출하 테스트를 거쳐 안정성을 확보합니다. 현대 산업 네트워크와 쉽게 통합되도록 0/4–20 mA, 0–5 V, 0–10 V, USB, RS485, RS232, 릴레이 출력(2 x 광절연), Modbus RTU, Modbus TCP, Profinet, EtherNet/IP 등 다양한 아날로그·디지털 인터페이스를 제공합니다. 내장 USB 포트로 빠른 설정이 가능하며, 무료 compactConnect PC 소프트웨어와 Android용 IR 모바일 앱을 통해 언제 어디서나 간편하게 구성할 수 있습니다.

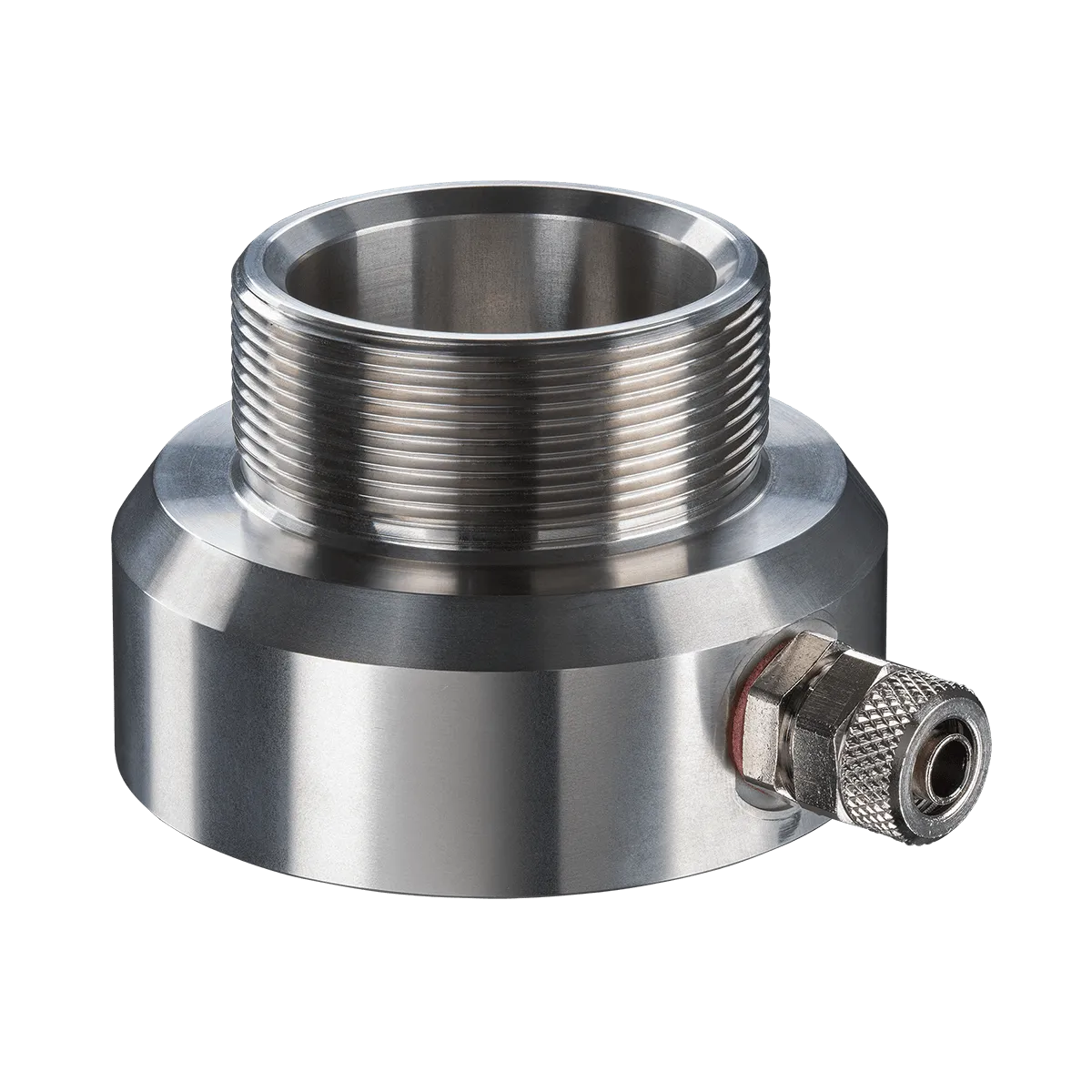

측정 거리와 스팟 크기에 맞춰 다양한 렌즈를 선택할 수 있으며, 극한 온도용 견고한 냉각 하우징과 렌즈 청정용 에어 퍼지 장치 등 액세서리를 사용해 혹독한 환경에서도 안정적인 측정을 보장합니다. 마이크로초 단위의 빠른 공정에서도 CTlaser 4M은 정확성, 속도, 제어력을 모두 갖춘 신뢰할 수 있는 파트너입니다.

- 온도 측정 범위: 0 °C ~ 500 °C

- 파장대역: 2.2 µm ~ 6 µm

- 응답 시간: 300 µs

- 고해상도 광학

- 초고속 측정

- 레이저 조준 기능

제품 카다로그(한) 제품 카다로그(영)

견적문의

목록으로

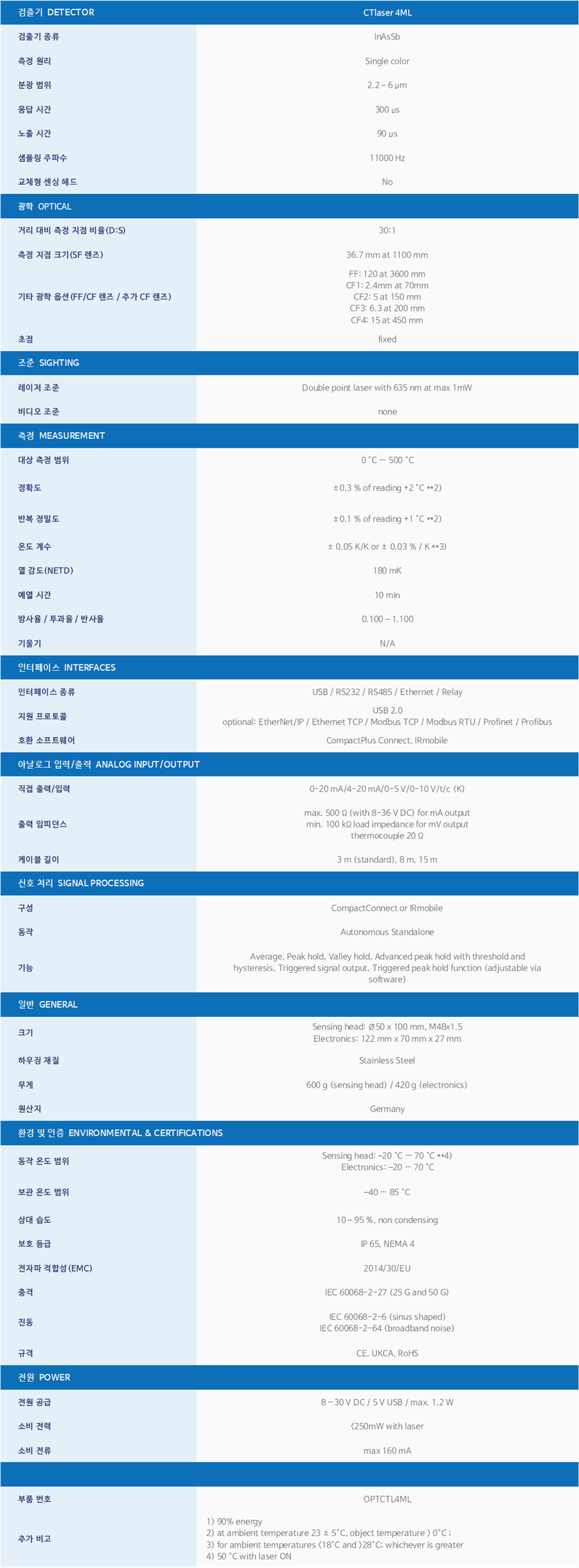

Specification
Product Description

Optris CTLaser 4M 적외선 온도계는 0 °C에서 500 °C 범위에서 고속 온도 측정을 수행하도록 설계된 고속 온도계로 뛰어난 성능을 자랑합니다. 이 적외선 온도계는 2.2 µm에서 6 µm에 이르는 중파장 영역을 활용하여 다양한 재료에서 정밀한 온도 측정을 가능하게 하며, 장파장 적외선 센서에서 흔히 발생하는 측정 오차 문제를 효과적으로 해결합니다.
CTLaser 4M의 핵심에는 InAsSb 검출기가 장착되어 있으며, 30:1의 광학 해상도를 제공하여 먼 거리에서도 정확한 온도 측정이 가능합니다. 90 μs라는 매우 짧은 노출 시간 덕분에 빠르게 진행되는 공정에서도 신속하고 신뢰할 수 있는 온도 측정이 가능합니다.
특히 CTLaser 4M 시리즈의 두드러진 특징은 이중 레이저 조준 시스템으로, 실제 측정 위치를 정확히 표시하여 측정 대상 조준의 정확성을 높입니다. 기존 단일 레이저 시스템과 달리, CTLaser 4M의 이중 레이저 조준 장치는 측정 영역의 크기까지 표시하며, 시스템 정확도 ±0.3% 또는 ±2 °C, 반복정밀도 ±0.1% 또는 ±1 °C로 뛰어난 측정 성능을 제공합니다.

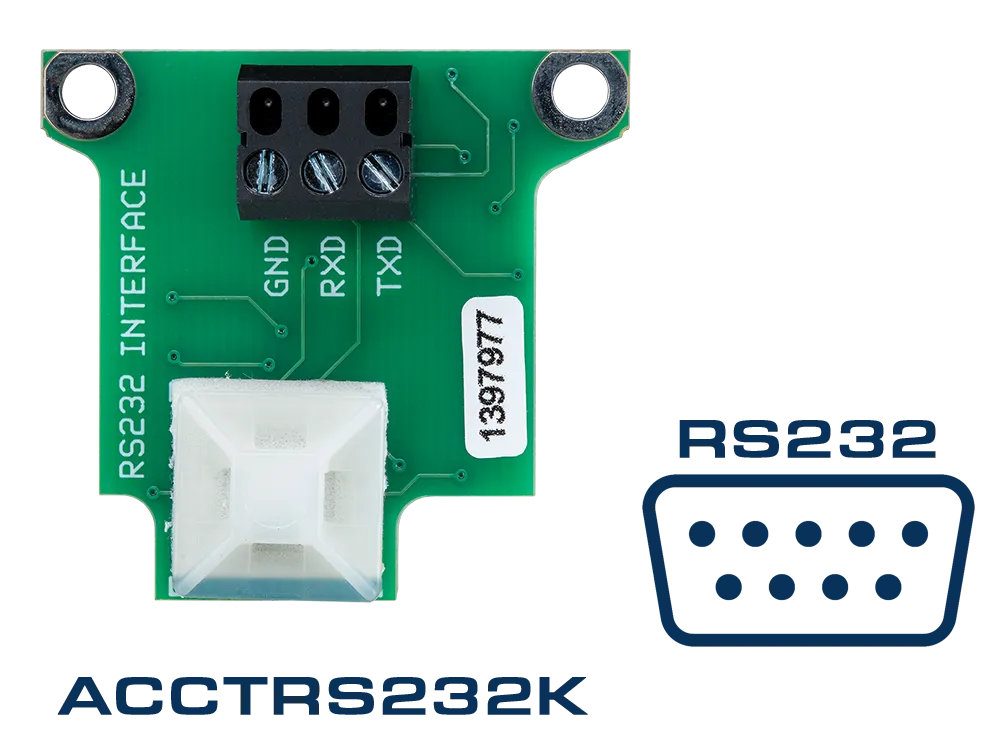

CTLaser 4M 적외선온도계는 0/4–20 mA, 0–5 V, 0–10 V, USB, Ethernet, RS485, RS232, 릴레이 출력, Profibus DP, Modbus TCP, ProfiNet, Ethernet/IP 등 다양한 아날로그 및 디지털 출력 옵션을 제공하여 산업 공정 및 모니터링 시스템에 원활하게 통합될 수 있습니다.
또한 CTLaser 4M은 주변 온도 70 °C까지 별도의 냉각 장치 없이 안정적으로 작동하며, 에어퍼지나 장착 플랜지 등 Optris 액세서리와 함께 사용하면 다양한 제조 및 공정 환경에 맞춰 설치할 수 있어 적외선 온도계의 활용도를 한층 확장할 수 있습니다.

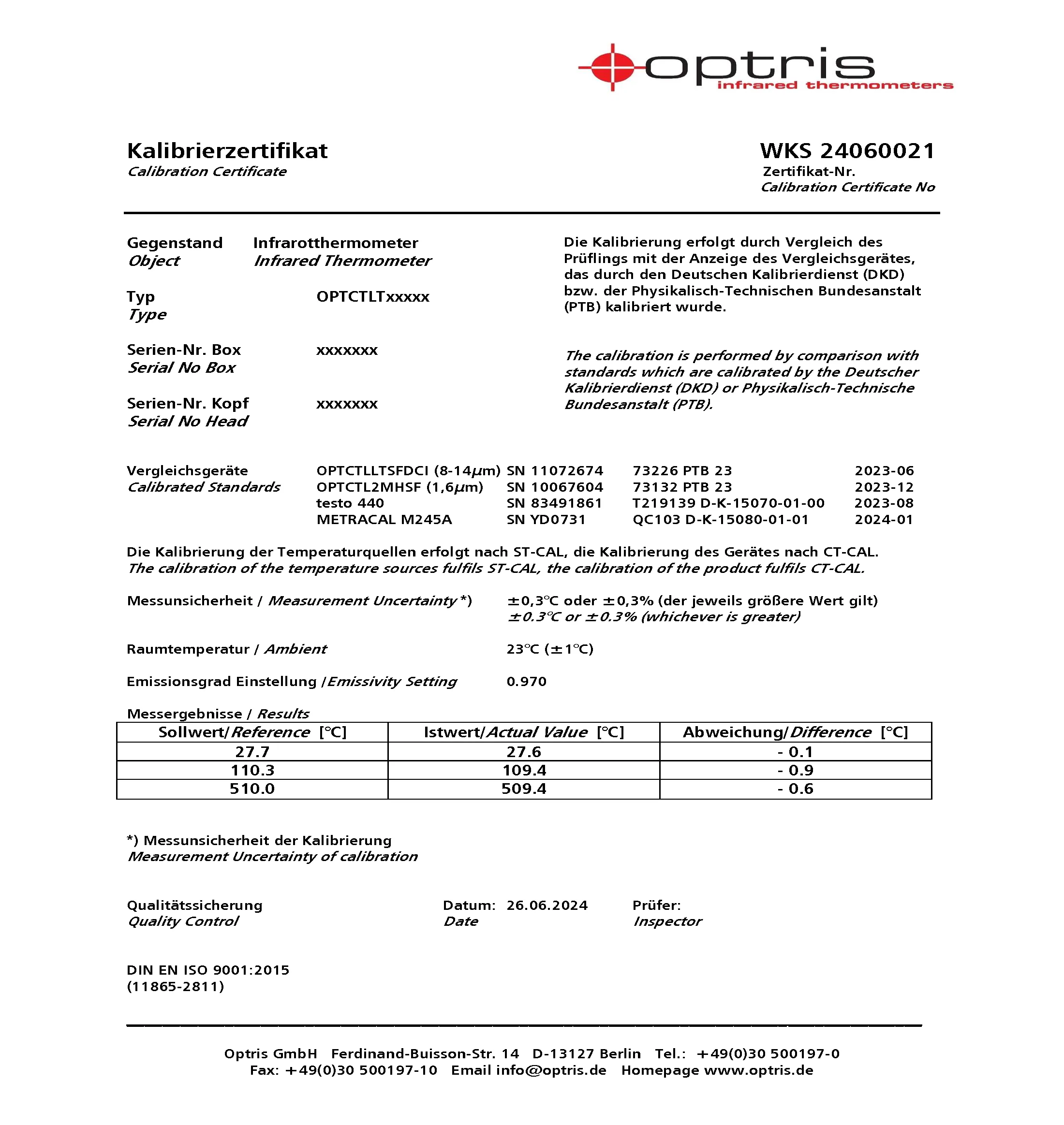

CTLaser 4M 적외선 온도계는 독일에서 PTB 또는 NIST와 같은 규제 기준에 맞춰 교정되며, 정확성과 신뢰성을 보장합니다. 또한 케이블 길이 선택 등 맞춤형 옵션을 제공하여 사용자가 특정 환경과 요구사항에 맞게 장치를 최적화 할 수 있습니다.
당사에서는 CTLaser 4M 시리즈에 대해 산업 공정 관련 컨설팅과 사후 지원을 제공하여 사용자가 적외선 온도계를 최대한 활용할 수 있도록 지원합니다. 뛰어난 정밀도, 범용성, 신뢰성을 갖춘 CTLaser 4M 시리즈는 다양한 산업 환경에서 온도 측정의 새로운 기준을 제시하는 가치 있는 적외선 온도계입니다.
Areas of Application
Software
Downloads
FAQs

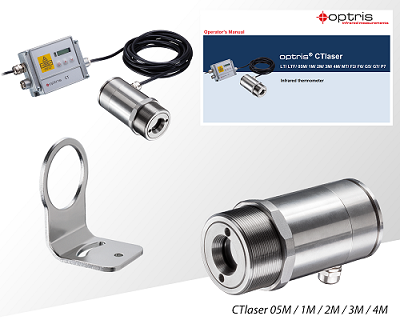

Scope of Supply

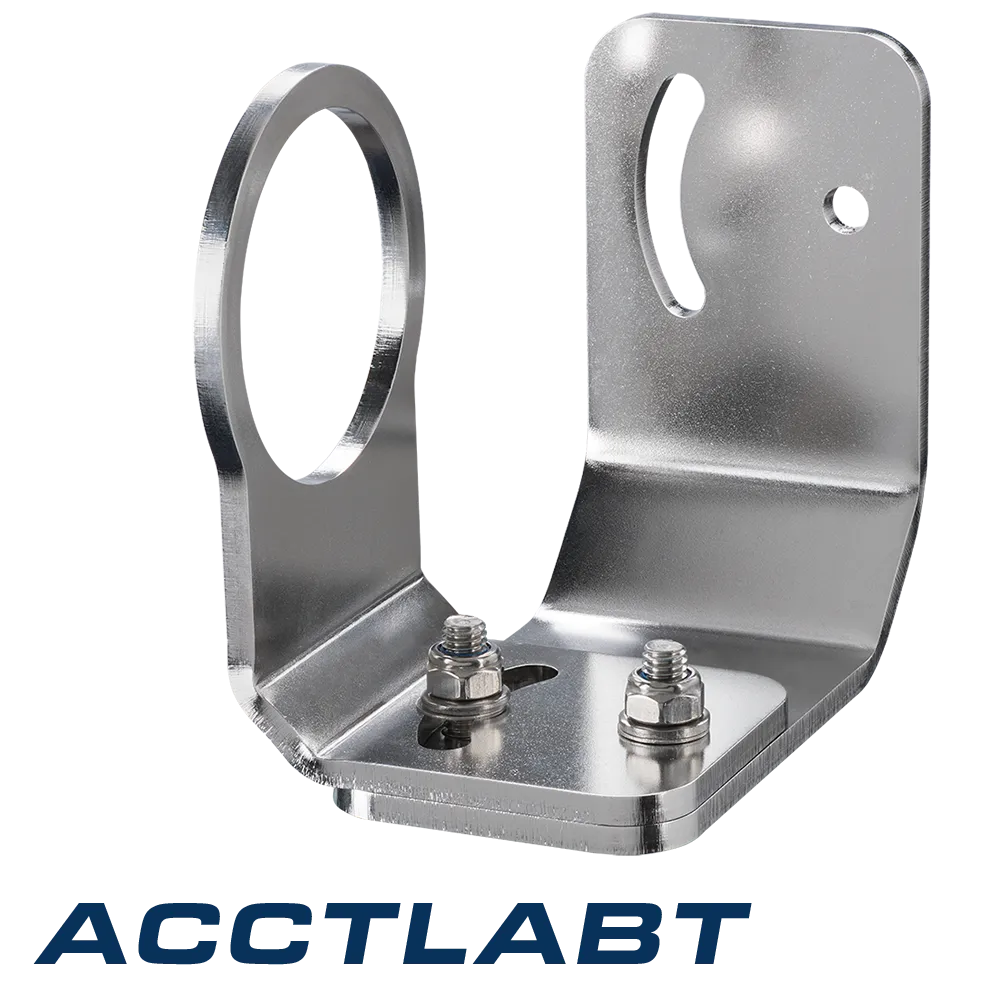

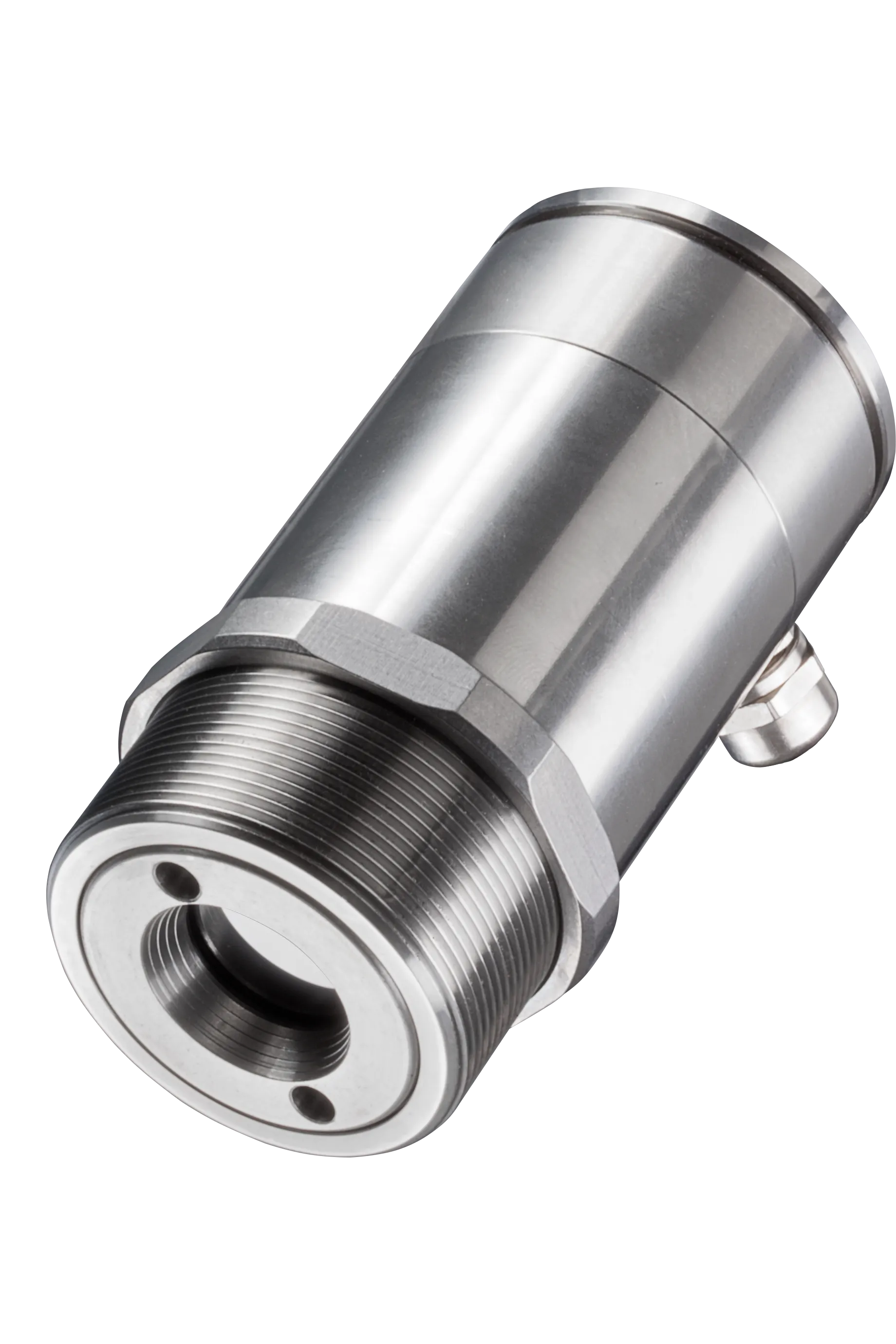

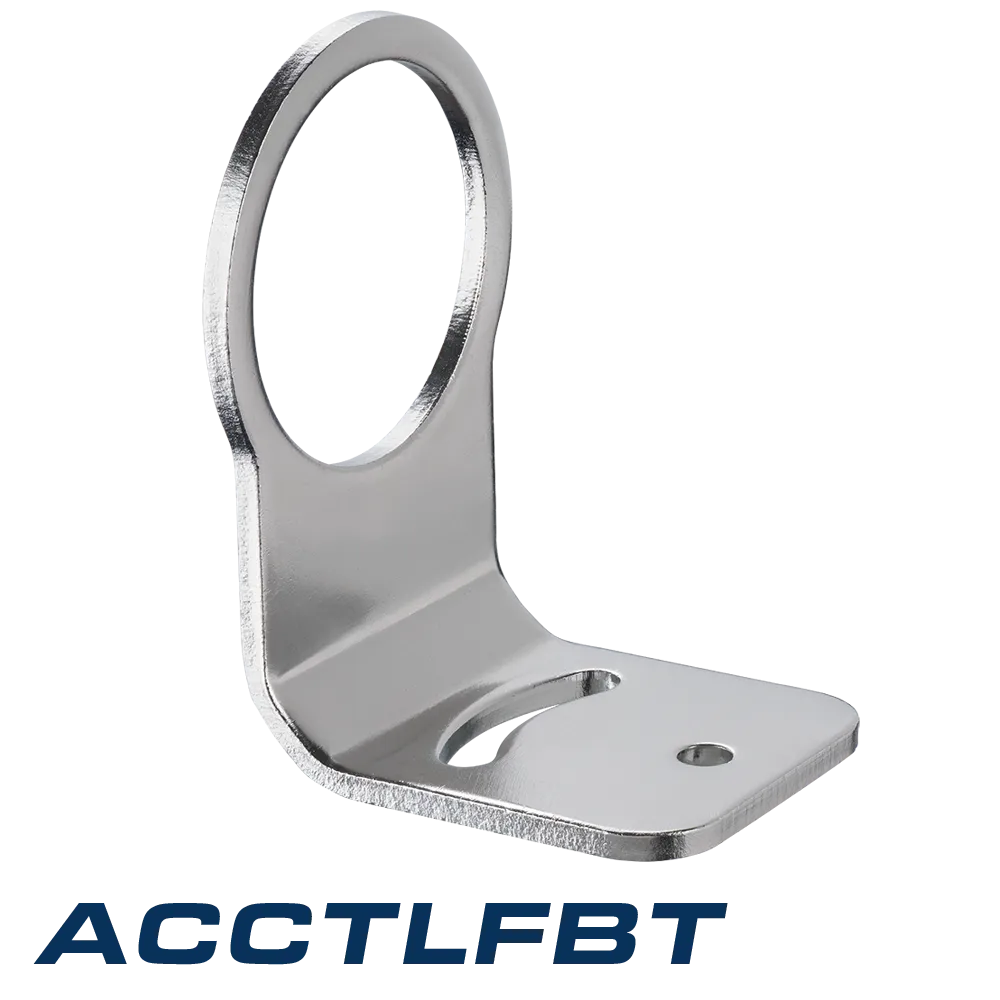

- 적외선 온도계 CTlaser (장착 너트 및 브라켓 포함)

- 3m 헤드 케이블 (표준)

- LCD 디스플레이 및 프로그래밍 키가 있는 일렉트로닉 박스

- USB-C 케이블(USB-A 변환 어댑터 포함)

- 사용 매뉴얼
