제품소개
신뢰할 수 있는 계측 기술로 구성된 제품 솔루션 입니다.

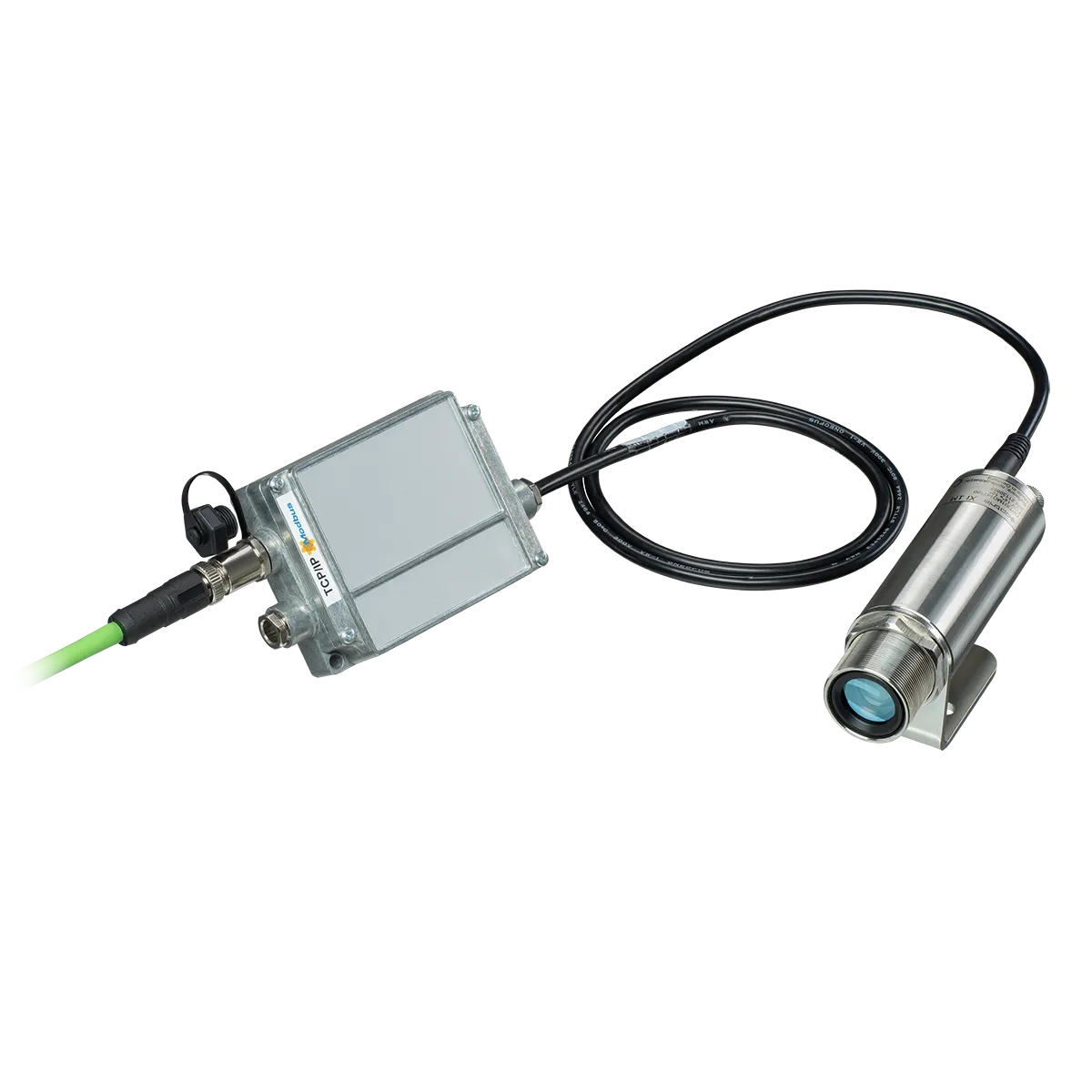

Ethernet TCP/IP / Modbus TCP 인터페이스는 Optris 독립형 Xi 시리즈 적외선 카메라와 CSVision 파이로미터를 산업 자동화 시스템에 통합할 수 있는 통신 모듈입니다. 이 산업용 인터페이스는 TCP/IP 프로토콜을 통해 이더넷 네트워크 상에서 데이터를 전송하여 적외선 온도 측정 센서를 원격으로 모니터링하고 제어할 수 있습니다. 또한, 산업 환경에서 다양한 장치(컨트롤러, 데이터 수집 시스템 등) 간 통신에 널리 사용되는 Modbus TCP 프로토콜을 지원합니다. 이 인터페이스를 활용하면 온도 모니터링 솔루션의 유연성과 확장성이 향상되며, 실시간 데이터 수집, 분석 및 기존 제어 시스템과의 통합이 용이해집니다. 이는 제품 품질과 운영 효율성을 유지하기 위해 정밀한 온도 제어가 필요한 환경에 적합합니다.
- Ethernet TCP/IP 인터페이스
- Modbus TCP 지원
-
Specification
일반 사양 (General Specification)
- 환경 등급: IP65 (NEMA-4)
- 작동 온도: 0 °C ~ 85 °C
- 상대 습도: 10 – 95 %, 비응축
- 진동: IEC 60068-2-6(사인파), IEC 60068-2-64(광대역 노이즈)
- 충격: IEC 60068-2-27 (25 G 및 50 G)
- 하우징 재질: 다이캐스트 아연
- 무게: 440 g
- 크기(H x W x D): 122 mm x 70 mm x 30 mm

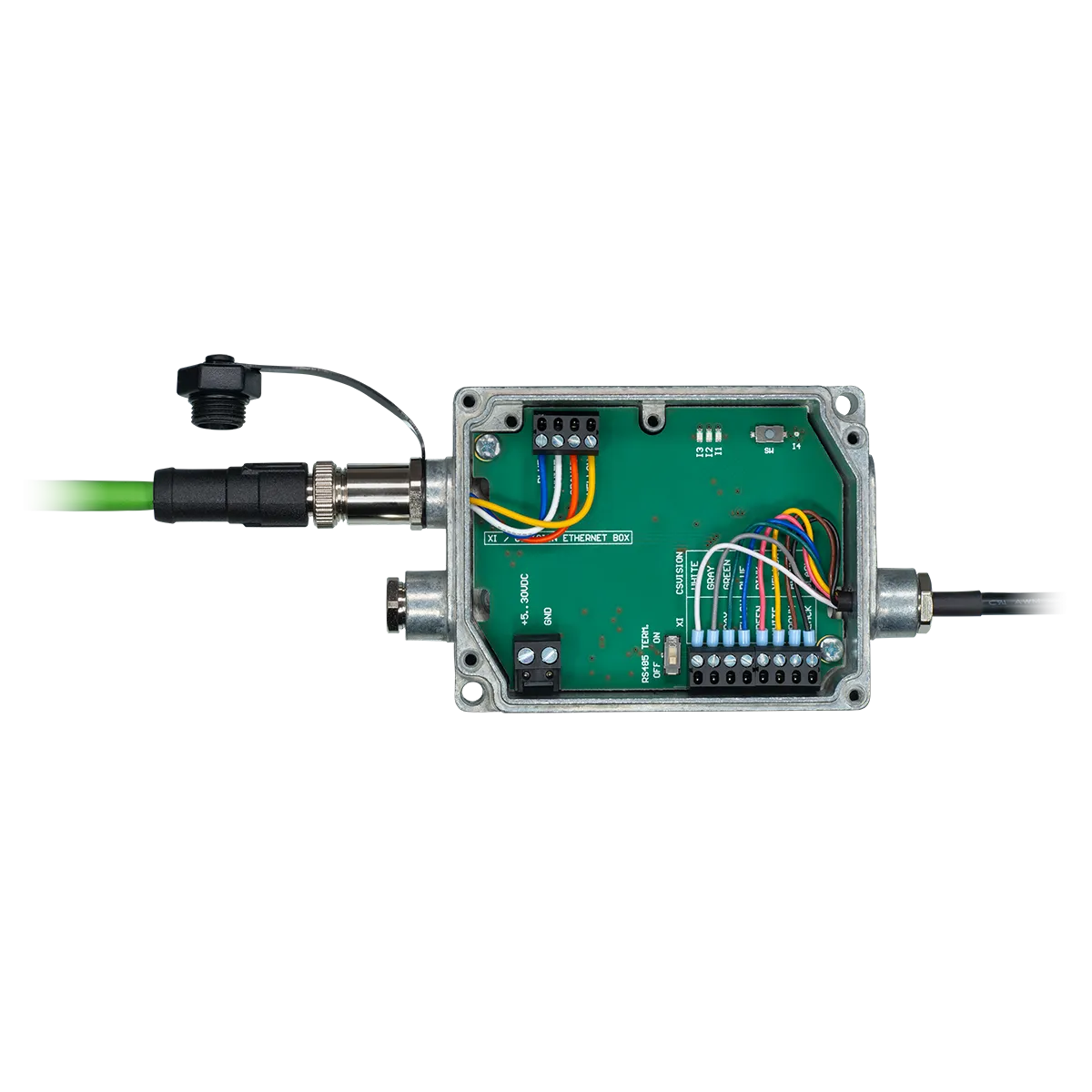

인터페이스 보드 특징 (Interface Board Characteristics)
- 포트 프로토콜: Modbus TCP, Ethernet TCP/IP
- 전송 속도: 최대 100 Mbit/s 전이중(full-duplex), 115.2 kbps
- 통신 포트 및 연결 유형: 1x Ethernet 10/100 Base-T (RJ45) 또는 4핀 산업용 M12 D-coded 커넥터, 1x RS-422/485 (6핀 단자)
- 설정: 정적 또는 DHCP IP 주소 구성 가능
전기 사양 (Electrical Parameters)
- 전원 공급: 5 … 30 V DC
- 전력 소비: < 0.7 W
-
Product Description
Ethernet TCP/IP / Modbus TCP 인터페이스는 독립형 Optris Xi 시리즈 적외선 카메라와 CSVision 파이로미터를 산업 자동화 시스템에 통합합니다. TCP/IP를 이용한 이더넷 네트워크 데이터 전송을 지원하며, Modbus TCP를 통해 컨트롤러나 데이터 수집 시스템 등 장치 간 통신이 가능합니다. 이 인터페이스는 온도 모니터링의 유연성을 높여 실시간 데이터 수집, 분석, 통합을 가능하게 하며, 정밀한 온도 제어와 운영 효율성을 보장합니다.
-
Downloads
-
FAQs
-

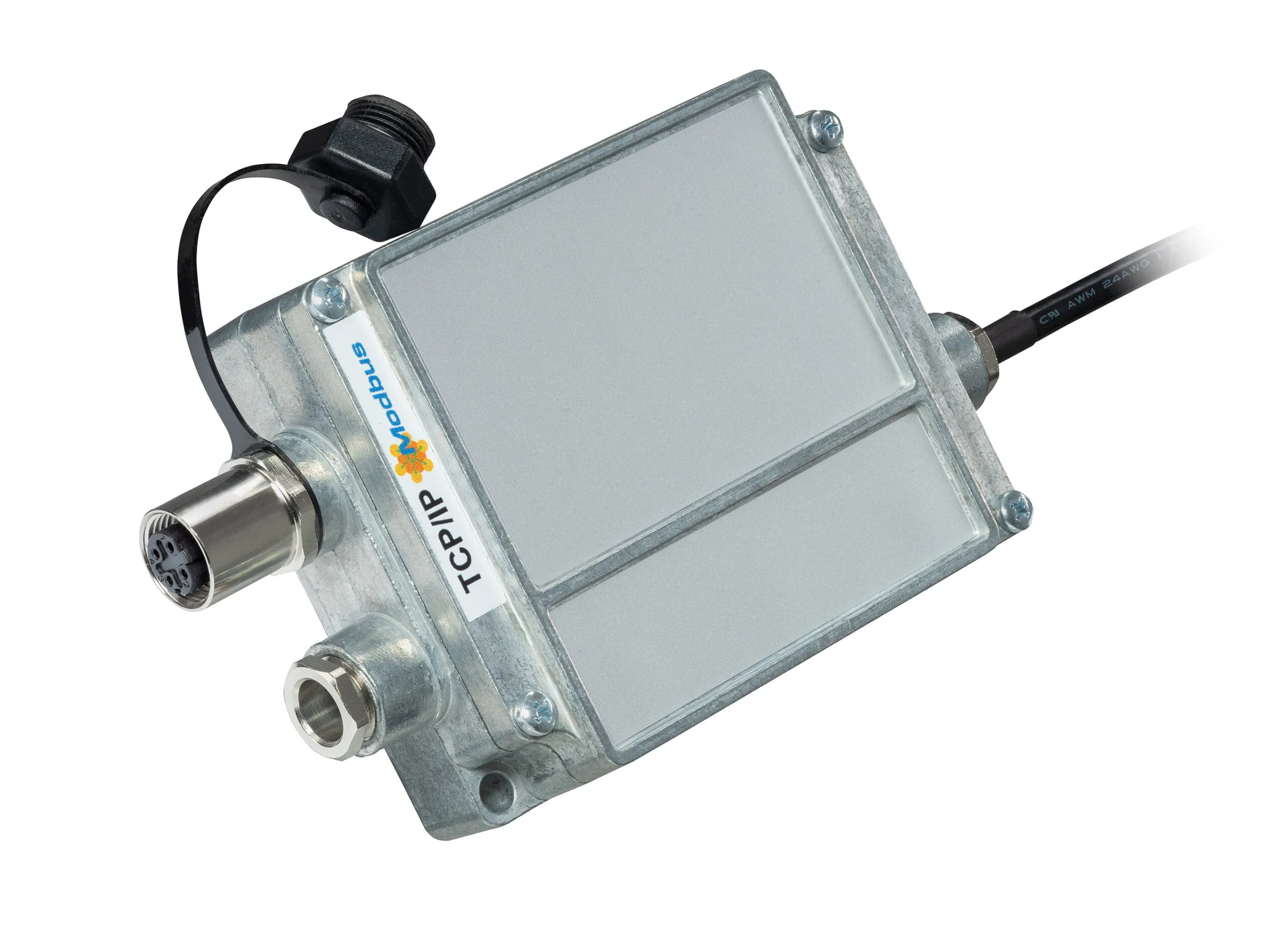

Scope of Supply- 인터페이스 박스(IP65) 1개, M12 커넥터 및 25 cm 케이블 포함
- M12 4핀 커넥터 1개
- RJ45 소켓 및 M12 4핀 커넥터가 포함된 20cm 연장 케이블 1개
- 소프트웨어와 매뉴얼이 포함된 USB 스틱 1개
- 퀵 레퍼런스 1부
