제품소개
신뢰할 수 있는 계측 기술로 구성된 제품 솔루션 입니다.

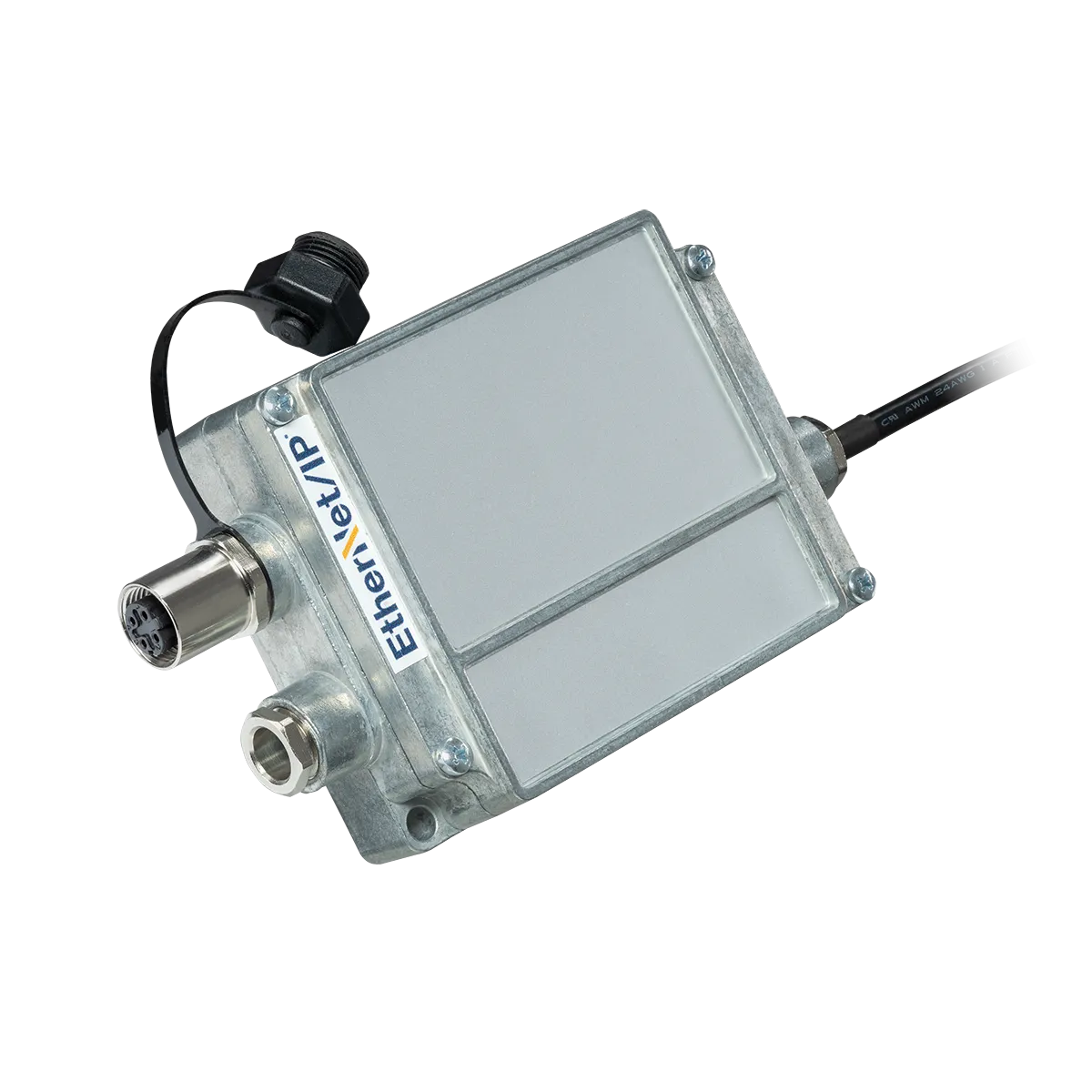

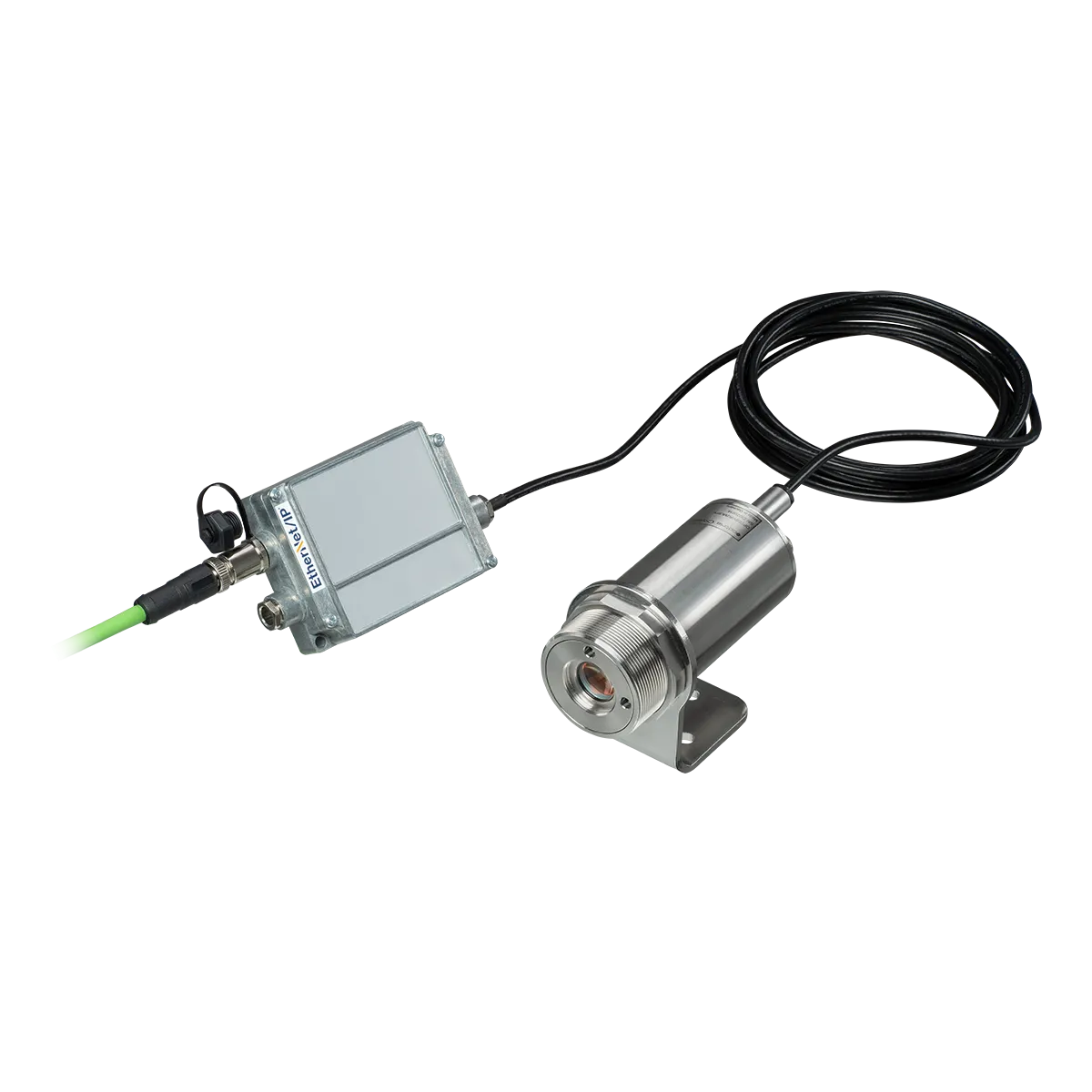

Xi 시리즈 적외선 카메라와 CSvision 파이로미터용 EtherNet/IP 인터페이스 키트는 Optris 센서를 Allen Bradley PLC 시스템과 통합할 수 있는 산업용 통신 도구입니다. 미국에서 널리 사용되는 산업용 프로토콜인 EtherNet/IP는 공장, 하이브리드, 공정 자동화를 지원하며, 이 키트를 통해 센서, 컨트롤러, 데이터 수집 시스템 간 안정적인 이더넷 통신이 가능합니다. EtherNet/IP를 활용하면 고속의 신뢰할 수 있는 데이터 교환이 가능하며, 온도 모니터링 솔루션의 유연성과 확장성을 향상시킵니다. 또한 정확한 온도 제어, 향상된 운영 효율, 기존 산업 제어 시스템과의 원활한 통합을 보장하여, 온도 관리가 필요한 복잡한 공정에도 적합합니다.
- EtherNet/IP 인터페이스
- ODVA 인증
- Allen Bradley PLC용 EDS 파일 포함 전체 문서 제공
-
Specification
일반 사양 (General Specification)
- 환경 등급: IP65 (NEMA-4)
- 작동 온도: 0 °C ~ 85 °C
- 상대 습도: 10 – 95 %, 비응축
- 진동: IEC 60068-2-6(사인파), IEC 60068-2-64(광대역 노이즈)
- 충격: IEC 60068-2-27 (25 G 및 50 G)
- 하우징 재질: 다이캐스트 아연
- 무게: 440 g
- 크기(H x W x D): 122 mm x 70 mm x 30 mm
인터페이스 보드 특징 (Interface Board Characteristics)
- 포트 프로토콜: EtherNet/IP
- 전송 속도: 최대 100 Mbit/s, 전이중(full-duplex), 자동 협상 지원
- 디바이스 클래스: 어댑터 디바이스
- 디바이스 타입: 06h
- 통신 포트 및 연결 유형: 1x Ethernet 10/100 Base-T (RJ45) 또는 4핀 산업용 M12 D-coded 커넥터, 1x RS-422/485 (6핀 단자)
전기 사양 (Electrical Parameters)
- 전원 공급: 5 … 30 V DC
- 전력 소비: < 0.7 W
-
Product Description
Xi 시리즈 적외선 카메라와 CSvision 파이로미터용 EtherNet/IP 인터페이스 키트는 Optris 센서를 Allen Bradley PLC 시스템과 통합합니다. 미국에서 널리 사용되는 산업용 프로토콜인 EtherNet/IP는 공장, 하이브리드, 공정 자동화를 지원합니다. 이 키트는 센서, 컨트롤러, 데이터 수집 시스템 간 고속의 안정적인 데이터 전송을 가능하게 하며, 온도 모니터링의 유연성을 높여 정확한 제어, 향상된 운영 효율, 복잡한 공정에서도 원활한 시스템 통합을 지원합니다.
-
Downloads
-
FAQs
-
Scope of Supply- 인터페이스 박스(IP65) 1개, M12 커넥터 및 25 cm 케이블 포함
- M12 4핀 커넥터 1개
- RJ45 소켓 및 M12 4핀 커넥터가 포함된 20cm 연장 케이블 1개
- EDS 파일과 소프트웨어, 매뉴얼이 포함된 USB 스틱 1개
- 퀵 레퍼런스 1부
